生產機床設備等涉及傳動系統的企業在設計傳動裝置時，常常需要進行齒輪裝配。企業工程師通常需在三維CAD中，對齒輪附加嚙合關系，讓產品能夠進行動力傳輸或產生變化。作為一款擁有全球自主知識產權的工業級三維CAD/CAM軟件，中望3D除了具備便捷的設計齒輪、裝配齒輪、附加嚙合關系等功能外，也可模擬齒輪的運動狀態，幫助設計者及時發現實際生產中可能出現的問題。接下來，我們就以減速箱中的一組齒輪傳動為例，看看三維CAD中望3D是如何便捷高效的進行齒輪裝配，給設計者帶來工作便利的。
圖1 利用中望3D進行減速箱中的齒輪傳動
一、齒輪零件

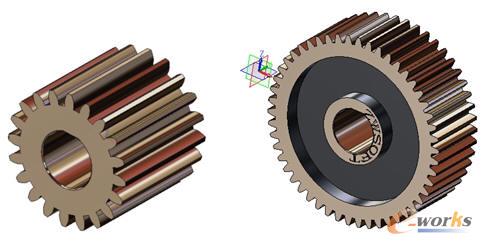

在進行齒輪裝配之前，我們需要先設計好需要裝配的齒輪零件。在此例中，我們需要裝配如圖2所示的兩個齒輪零件：
圖2 齒輪零件一、件二
二、齒輪裝配
接下來，我們利用中望3D將兩個齒輪零件裝配在一起。運用裝配中的“對齊”命令，即可輕而易舉的賦予兩個齒輪相應的裝配關系、嚙合關系。如圖所示：

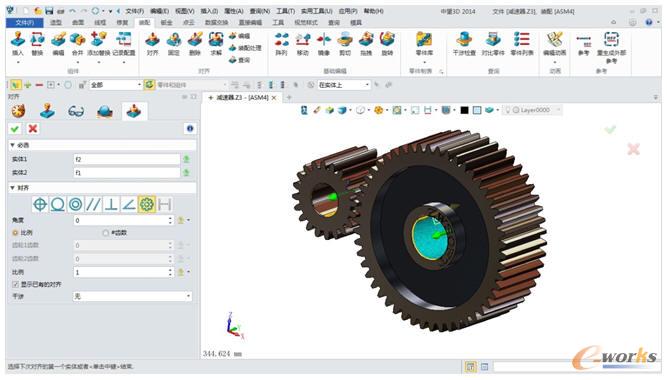

圖3 裝配中的“對齊”命令

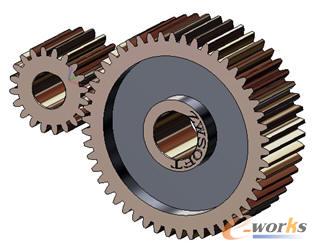

圖4 裝配關系、嚙合關系
三、齒輪運動
接下來，我們可以利用中望3D對已經裝配好的齒輪進行運動模擬。此功能可幫助設計師及早發現錯誤，減少多次試樣帶來的成本浪費。

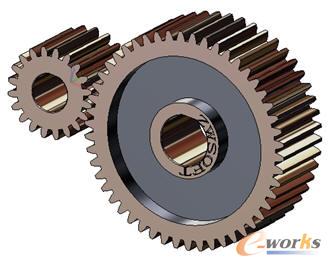

圖5是齒輪運動前的狀態（“ZWSOFT”字樣當前位置）
圖5 齒輪運動前的狀態

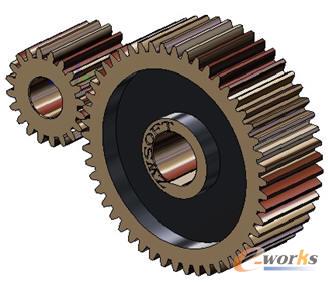

圖6是齒輪運動后的狀態（“ZWSOFT”字樣位置發生變化）
圖6 齒輪運動后的狀態
綜上所述，設計師可利用中望3D輕松進行傳動系統設計過程中嚙合關系的處理，并可進行嚙合后產品的運動狀態模擬，從而檢驗裝配設計結果，保證產品設計的高效率、高質量。
