PDM源于離散制造行業的數據管理，因此更擅長做以結構為主的產品明細管理，對于以配方為核心的流程制造業，對數據的管理并非PDM所擅長。近年一些國外PLM廠商已涉及如化妝品、食品工業等流程制造業的產品數據管理，嘗試涉及配方的管理，并取得了一定的成果，成為PLM市場的新領域，引起了廣泛的關注。

    剎車片是汽車零部件產業，由鋼板、粘接隔熱層和摩擦塊構成，具備離散制造的一些特征，但因其核心部件——隔熱層和摩擦塊都是摩擦材料，依靠該材料的磨損達到制動效果，因此材料的配方?jīng)Q定了零件的性能，配方成為產品的核心競爭力。一些ERP論壇熱議對配方的管理方案，無論是將配方作為虛擬件，還是將配方另外編碼，作為原料單品入系統，但是往往產品品種很多，會給系統會造成很大的負擔。因此如何編碼以及進行BOM管理是既是數據管理的難點，更是關鍵點。

產品的兩種編碼規則

    在做信息化建設時，編碼是基礎，因產品類型較多，且有較多半成品，產品變更頻繁，因此WIT-PDM系統結合剎車片產品結構特點開發出一套編碼體系，供設計部門進行產品型號及配方信息選配操作：

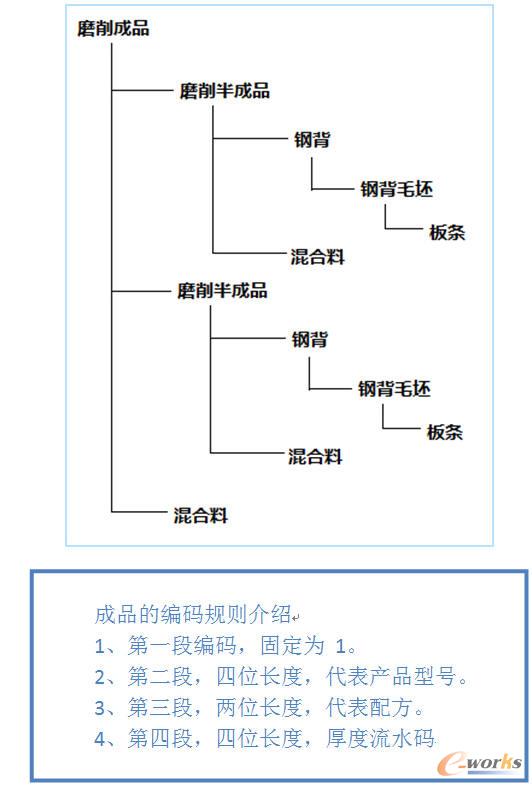

    剎車片產品結構如下：

圖1 剎車片產品結構

    如成品編碼1 2562 89 0001，1為固定編碼，2562代表剎車片型號，89則為配方，磨削成品的厚度是以前沒有的，那么0001是就是它的新流水號。

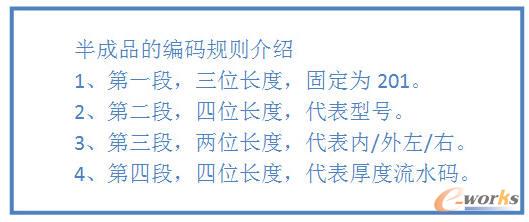

    半成品編碼規則：

    201 2562 89 0001

圖2 半成品編碼規則

    如半成品編碼：201 2562 89 0001，201為固定編碼，2562 是產品型號，89則代表內/外左/右的參數，0001則為厚度流水號。

建立適合配方管理的BOM系統

    系統中針對每種配方都會有一個初始BOM，初始BOM中產品型號、配方、厚度及BOM結構都固定，每個配方初始BOM的成品及半成品厚度流水碼為0001，用戶需要使用該配方時，在初始BOM基礎上進行選配。因此面對新的訂單，用戶在使用系統時，首先要確定該訂單的配方在系統中是否已經存在，如果有那么直接引用該配方的BOM信息，如果不存在則依據訂單要求對產品及配方信息進行選配。

    設計人員在選配時，選擇一個已經存在的設計BOM（即初始BOM），然后選擇型號、配方、厚度（需要填寫）信息，系統依照成品及半成品編碼規則生成新的物料編碼并建立產品訂單BOM。

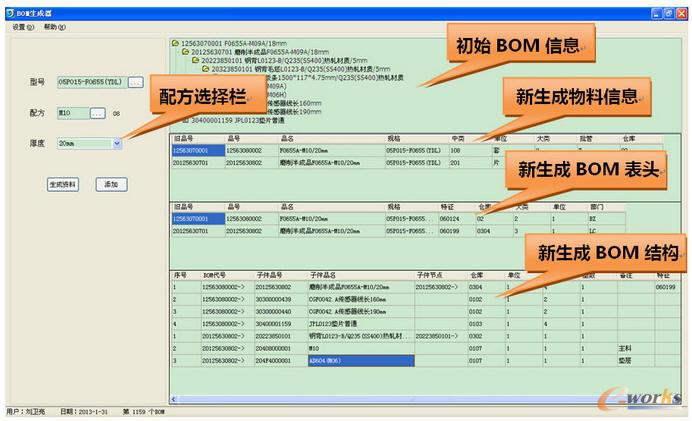

    生成BOM結構的方式主要根據型號、配方生成新的產品BOM。選配界面如下圖所示：

圖3 選配界面

    用戶在進行配方選配時，首先選擇產品型號，系統會自動根據產品型號，定位剎車片成品信息，并自動提取BOM結構，在初始BOM結構界面顯示。初始BOM信息確定之后，用戶根據訂單要求選擇配方，在配方選擇欄中獲取系統中的已存在的配方信息進行選擇，并在厚度欄中輸入成品厚度。在所有操作完成之后，點擊物料，系統會根據產品型號、配方及厚度信息，按照金麒麟成品及半成品編碼規則，生成新的成品及半成品物料編碼，并復制物料屬性信息。同時，系統會在配方資源庫中提取該配當對應的混合料（剎車盤的主料與墊層）信息，并替換初始BOM結構中對應的主料及墊層，所有信息都獲取之后，系統自動生成新剎車盤成品BOM結構，并維護至PDM系統中。PDM中新生成的配方BOM信息，需要同步至ERP系統中，指導下游業務部門生產。

結合配方BOM批量創建熱壓工藝卡

    多品種小批量的設計生產模式自然導致產品設計變更頻繁，那么下游熱壓工藝部的工藝卡必然頻繁變更。

    熱壓工藝卡編制主要以下內容：設備名稱、模具名稱、主料編號（從配方BOM結構中獲�。�、墊層編號（從配方BOM結構中獲�。�、配方主投料量（BOM結構中主料投料量）、配方墊層投料量（BOM結構中墊層投料量）、系統壓力。因上游配方BOM中已有一些所需信息，因此工藝卡依據配方BOM可提取諸多關鍵信息，繼而生成新的熱壓工藝卡。

    熱壓工藝卡創建在半成品工藝BOM節點下，由于BOM結構固定，在創建熱壓工藝卡時，直接從BOM結果中獲取混合料信息（包括主料、墊層），并在半成品屬性中獲取厚度、鋼背厚度等信息，用于計算主投料量、墊層投料量、系統壓力等信息，并自動生成工藝卡片。通過這種方式創建熱壓工藝卡不僅出錯少，而且效率高，不會因為頻繁變更導致出錯及拖延。通過PDM系統對數據統一管理，也減少了部門直接的交互，統一了上下游部門之間的數據源，提高了工藝設計效率。

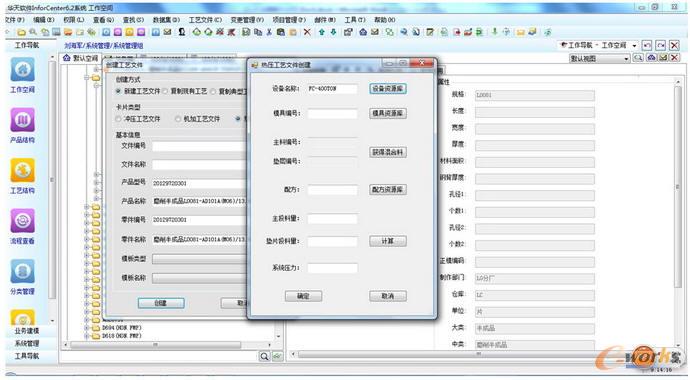

圖4 熱壓工藝卡

    使用PDM/CAPP一體化的產品研發管理系統，通過對編碼、CAD集成、圖文檔、BOM、工作流等管理，管理其產品結構、產品配方，并通過與天心ERP的集成，打通了對產品有關的數據流，為企業的全面數字化管理建造了基礎平臺。3000個產品類型可能并不是最多的，但是其在配方、編碼、BOM、工藝卡片處理方面的一些經驗可供同類型企業參考。企業信息化沒有統一路徑，唯有客觀分析自身業務，務實的制定解決辦法，每一個企業都可以是信息化成功受益者。
