工裝夾具是制造業生產中必不可少的輔助生產設備，如何提高工裝夾具的三維實體建模效率，越來越受到工程師們的重視。在其建模中，工程師們通常先用草圖功能添加線型對象，勾勒出大概的結構形狀，然后通過添加尺寸和約束后完成輪廓設計。中望3D是一款擁有全球自主知識產權的工業級三維CAD/CAM軟件，相比同類國外軟件而言，擁有易學易用的顯著特色。中望3D的自動標注功能，可通過自動約束快速按指定的基準點創建標注尺寸，為工裝夾具的設計工作帶來更多便利。接下來，本文將以下面這款工裝夾具為例，為您展示三維CAD中望3D是如何高效進行自動標注的。

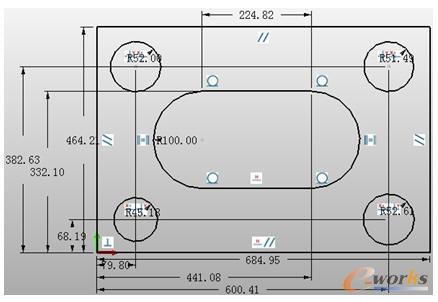

圖1 中望3D自動標注可以大大提高工裝夾具零件的設計效率
中望3D在草圖中添加完對象后，即能瞬間同步顯示部分對象的尺寸，如圖2：
圖2 中望3D在添加完對象后即能同步顯示部分對象的尺寸
按圖3操作，即可使用中望3D的自動約束功能，方便快捷的為工裝夾具添加其它定位尺寸和形狀尺寸。

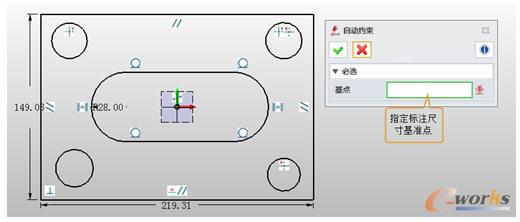

圖3 工裝夾具添加其它定位尺寸和形狀尺寸
圖4是自動添加尺寸后的效果，顯示了按照用戶指定基準點自動添加的相關尺寸。中望3D自動標注功能的操作流程簡潔易上手，為工程師提供了極大的使用便利。

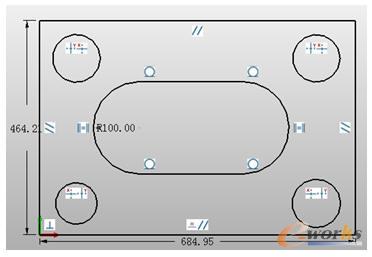

圖4 自動添加尺寸后的效果
中望3D中，草圖添加的標注也能在工程圖里使用，簡化在工程圖里的尺寸標注工作。操作如圖5所示：

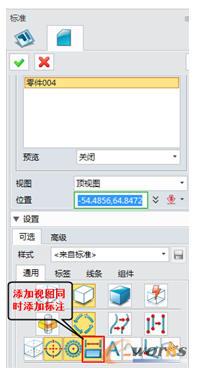

圖5 工程圖里的尺寸標注工作
工程圖自動添加標注后，能夠繼承草圖的標注效果，各種尺寸一目了然（見圖6）。

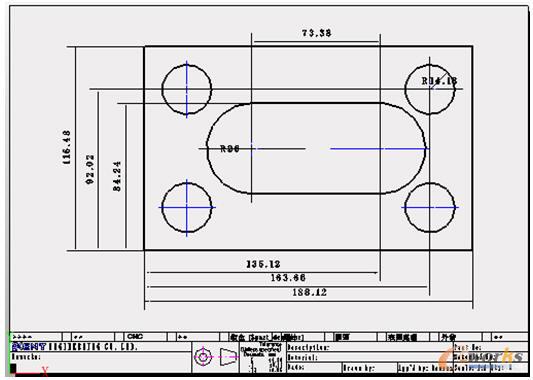

圖6 草圖的標注效果
三維CAD中望3D草圖本身即自帶了大量圖庫，其自動標注功能更能大大提高工裝夾具的設計效率。除此之外，中望3D還提供了十分人性化的約束查詢功能，讓設計師可以隨時查看草圖的約束狀態，并通過顏色差異來進行約束狀態的區別。
