CAXA三維CAD（CAXA實體設計）是唯一集創新設計、工程設計、協同設計于一體的新一代3D CAD系統解決方案。易學易用、快速設計和兼容協同是其最大的特點。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。
利用CAXA2013實體設計，以TD75-1000膠帶輸送機為例，一步步從零件設計到總體裝配全過程進行展示。
本文內容將練習利用調用設計元素庫、三維球旋轉、位置調整、三維球多項功能實現 TD75-1000膠帶輸送機的槽形支架快速設計。

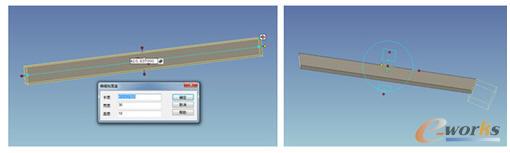

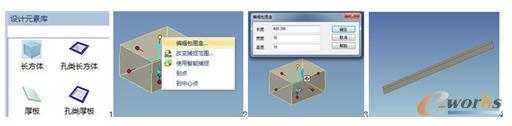

第一步：打開CAXA2013實體設計，新建三維設計文檔。從“設計元素庫”—“圖素”中點中[長方體]圖標拖入文檔窗口。點擊[長方體]成包圍盒狀態，右鍵彈出對話框[編輯包圍盒]，編輯尺寸[406.386，30，18]確定。
圖1 新建三維設計文檔

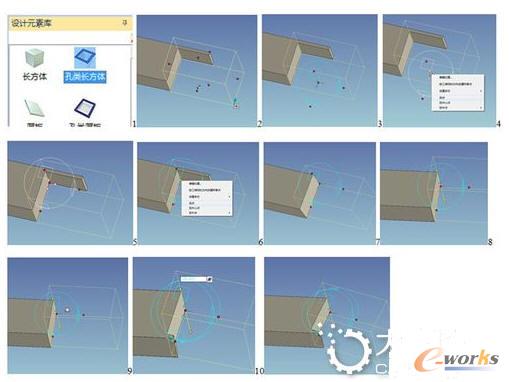

第二步：同理，從“設計元素庫”—“圖素”中點中[孔類長方體]圖標拖入到[長方體]任意位置，按[F10]鍵啟動三維球，按[空格]此時三維球呈白色，右鍵三維球中心點選[到點]，選擇兩元素一交點（如圖5），按[空格]此時三維球恢復原色，右鍵三維球中心點選[到點]選擇[長方體]一端點。
選中外控制柄呈黃色，鼠標移到三維球面出現“小手”點住左鍵不放順時針旋轉球面后松開，出現角度設置[345]回車，調整[孔類長方體]寬度，將[長方體]邊角切全。
圖2 切除長方體邊角
第三步：同樣方法，導入[長方體]，編輯尺寸[410.637，30，18]同樣對兩邊15度切角。生成如圖。
圖3 長方體兩邊15度切角

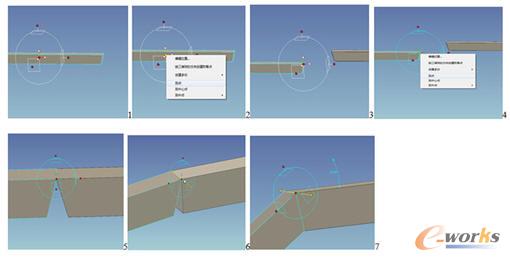

第四步：點中第一步生成的[長方體]，按[F10]鍵啟動三維球，按[空格]此時三維球呈白色，右鍵三維球中心點選[到點]，選擇[長方體]一端點。按[空格]此時三維球恢復原色，右鍵三維球中心點選[到點]選擇（第四步生成）[長方體]一端點。選中外控制柄呈黃色，鼠標移到三維球面出現“小手”點住左鍵不放逆時針旋轉球面后松開，出現角度設置[30]回車，兩端部重合。
圖4 兩端部重合

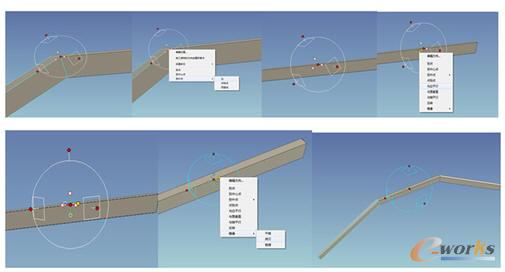

此時不要退出三維球，按[空格]此時三維球呈白色，右鍵三維球中心點選[到中心點]-[邊]，選擇[長方體]一邊，三維球移動到[長方體]中間位置，選中三維球定向控制柄，右鍵[與邊平行]，點擊長方體]長邊，調平三維球。按[空格]此時三維球恢復原色，選中三維球定向控制柄，右鍵三維球原點選[鏡像]-[拷貝]。
![三維球原點選[鏡像]-[拷貝]](http://www.oesoe.com/upfile/eweb/201472591830334.jpg)
圖5 三維球原點選[鏡像]-[拷貝]
最終生成槽形支架。

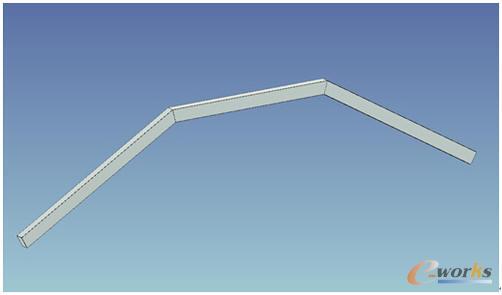

圖6 槽形支架
