1 引言

    組合夾具是一種標準化、系列化、通用化程度很高的工藝裝備，它是工裝柔性化的重點。航天零件多品種、小批量的特點，決定了對夾具的需求量日益增大。而型號任務數量的急劇增加和產品性能指標的日益提高，又對夾具的設計提出了更高的要求。目前組合夾具設計和組裝仍采用落后的人工組裝和管理方法，效率低、周期長，在型號研制過程中，組合夾具設計的大量時間都消耗在了繁瑣重復的基礎性設計工作上；設計員缺乏足夠的時間來從事設計優化和創新；另外，當前夾具標準化程度差，夾具設計質量參差不齊，也不能滿足快速設計的目的；再者，隨著新老員工更替，夾具設計經驗容易流失。為了提高組合夾具設計效率和質量，使夾具設計規范化并減輕設計人員的重復性工作，有必要在三維CAD集成環境下開發組合夾具設計管理柔性化平臺，實現夾具標準件及組件的設計和管理。

2 平臺總體設計

    2.1 平臺架構

    組合夾具設計管理柔性化定制平臺要具備很好的適應性、靈活性、擴展性、維護性和復用性，才能滿足具體系統開發的需求。本系統在現有企業數據庫支撐平臺以及企業工位現場數字化、企業計算機與安全等網絡以及服務的支撐作用下，系統采用C/S和B/S混合結構，服務端在A(yíng)VIDM新底層平臺基礎上實現，數據庫使用Oracle。

    該平臺框架整體分為四個層次，即：支撐層、數據層、服務層和功能應用層。四個層次由下至上起到了支撐作用，上層逐層應用底層提供的服務。層次型的服務模式可以實現平臺的可擴展性、功能的易維護性，因此用戶可以在現有基礎上對平臺進行擴充，增加新的服務。平臺架構如圖1。

圖1 組合夾具設計管理柔性化平臺架構

    首先，最底層的支撐層是對企業現有網絡設備、數據服務軟件以及硬件的簡要描述。

    數據層對平臺粗粒度數據模型進行簡要描述，主要為了表達系統中基礎數據類型。

    服務層是平臺的核心層次，在支撐層以及數據層的支撐下，成為數據層與應用層之間的紐帶，應用層產生的對數據的請求經過服務層的多層功能結構進行處理后，再對底層數據庫進行操作。企業的核心業務流程以及數據處理工作主要集成在服務層。

    平臺框架的最上層為功能應用層，這一層是對底層功能的綜合性應用，也是功能的發起與請求部分。根據組合夾具設計管理平臺的需求提供了庫建立、成員配置及訪問控制、零組件管理、應用集成、設計知識管理等功能模塊。

    整個平臺在四層結構的基礎上能夠很好地利用企業現有數據服務器、網絡服務器等設備；在層次型服務結構的基礎上實現平臺的易維護性以及可擴充性；在數據層實現對組合夾具數據完備的管理功能。

    2.2 平臺定制設計

    基于業務流程的特點，該平臺能夠快速地定制出一個具有基礎功能、個性化界面和靈活數據應用的系統，并可在此基礎上擴展一定的業務功能，集成一定的業務模型，平臺典型應用過程如圖2。

圖2 平臺典型應用過程

    組合夾具管理和應用涉及三類用戶角色，分別是AVIDM系統管理員、組合夾具庫管理員、普通用戶。在應用過程中，支持上述三類用戶完成如下工作：

    a.支持AVIDM系統管理員進行系統用戶的管理，進行夾具庫的創建，進行庫管理員角色及用戶的配置。

    b.支持夾具庫管理員進行庫的配置及庫中零組件的管理。具體包括：分類目錄的創建、修改、刪除、移動，零組件的添加、修改、刪除、廢止；零組件操作（創建、修改、刪除等）的用戶權限設置。

    c.支持設計人員進行夾具的查詢、調用；支持通過參數驅動生成模型并添加到裝配環境中；支持夾具組件及標準件的添加，但是所添加的零組件需要經過確認后才能在夾具庫中正式發布使用。

3 平臺功能

    該平臺是集流程、界面、功能定制與配置、用戶角色權限管理等功能的人機交互定制平臺，客戶端為Solid Edge ST3集成插件及瀏覽器。瀏覽器客戶端主要供管理員使用，用以進行夾具庫的創建、人員配置、權限配置；Solid Edge ST3集成插件用以進行分類目錄的定義，夾具的創建、刪除，夾具的查詢、調用，是該平臺的主要功能界面和使用界面。其功能框圖如圖3。

圖3 平臺功能框圖

    系統管理是管理員的主要工作范疇。管理員可進行庫的創建、編輯，庫管理員的指定；庫管理員可進行庫的成員及角色的配置，配置庫中對象的訪問控制策略。

    組件及標準件管理是組合夾具設計管理系統的主體功能集。組件及標準件管理的子功能模塊包括：分類目錄管理、標準件管理、組件管理、組件及標準件查詢。分類目錄管理包括分類的新建、修改、刪除等功能，實現組件及標準件歸類存儲的效果。標準件管理包括標準件的添加、修改、刪除和狀態管理，處理內容包括標準件模型實體、屬性、特征參數、縮略圖文件。組件管理包括組件的添加、修改、移動、刪除、狀態管理等功能，與標準件管理相比組件管理還包括組件結構的管理。組件及標準件查詢可進行對象的搜索，也可直接在分類目錄下瀏覽查找，針對查詢的結果調用打開。

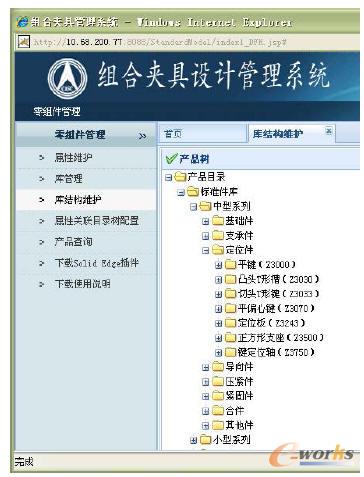

    應用集成管理進行組合夾具管理與CAD軟件數據交互的處理，是組合夾具設計管理的支撐功能。應用集成主要包括提取模型中結構信息、屬性信息、參數信息，下載打開庫中模型，向模型文件傳遞屬性，按相關參數及模板文件驅動模型等。平臺典型功能界面見圖4。

圖4 平臺功能界面

4 系統應用

    隨著載人航天事業的飛速發展，航天器的更新?lián)Q代越來越快，生產的零部件品種多、變化快、生產周期短，組合夾具的應用范圍已經從傳統的車、銑、刨、磨，擴展到非金屬膠接、鉚接、焊接、檢驗、裝配等工種，對組合夾具的需求越來越大。通過對本平臺的柔性定制與高效開發，有效實現了組合夾具組裝的模擬性、資料的保留性、經驗的繼承性、使用和管理的數字化等問題，從而提高組合夾具的生產效率和柔性化水平。圖5為生產用組合夾具實例。

圖5 夾具實例

5 結束語

    本文以組合夾具設計管理平臺為研究對象，進行了標準件及規格參數的定義與配置、功能定制與配置、流程定制與配置等的研究與設計。該平臺包括權限管理、標準件與組件管理和應用集成管理等模塊，其突出的特點是能實現平臺的可擴展性、功能的易維護性，從而使用戶可以在現有基礎上對平臺進行擴充，增加新的服務，體現了較大的靈活性和柔性。實踐表明，該平臺可以縮短設計周期，提高工作效率和工作質量，具有重要的應用價值。
