康尼機電技術中心副主任 李曉軍

1 康尼公司簡介及產品特點

    康尼公司屬于軌道交通機械制造行業，主要是為軌道交通提供配套設施。主要產品為地鐵、高鐵等軌道交通的門系統。目前，公司占據了中國50%以上市場份額，并大量出口到世界各地。產品具備以下特點：

    ●機電結合，項目式管理，型號眾多，結構復雜

    ●設計采用三維設計，二維工程圖。

    ●設計流程要求嚴格，遵循眾多國際標準。

2 公司信息化發展規劃

    康尼公司在2003年就開始了信息化系統建設。包括PDM、ERP、OA、CRM以及質檢系統。系統雖多但缺乏統一規劃，整體上稍顯雜亂。后來，公司與e-works開展合作，在信息化系統領域簽署了項目咨詢合同，在e-works的幫助下做了一個總體的信息化規劃。并計劃以此規劃方案為基礎，對公司信息化系統建設逐步實施、分期推進。整體規劃如下圖：

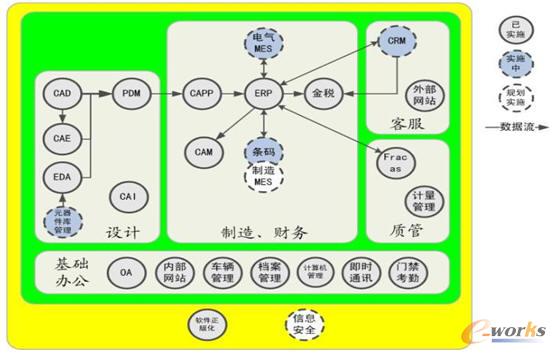

公司信息化系統架構圖

3 系統選型

    公司最初使用的是達索PDM，但隨著公司的不斷發展、工藝的更新，發現在效率、流程這些方面原有的PDM系統，已難以滿足公司當前的使用要求。于是公司制定了一個目標，邀請了e-works的工程師做的咨詢顧問，確立選型的標準。標準如下：

    1、要提升設計效率，希望PDM系統能夠管理設計和工藝兩個模塊，并且能共享在一個系統里面。

    2、系統需要滿足未來五年的應用要求，實現無紙化辦公。

    綜合以上選型標準及性價比，公司最終選擇CAXA作為供應商。

4 系統實施

    尼康在系統實施之前先成立了一個實施項目組，其中甲方是CAXA，乙方是康尼，同時聘請e-works作為監理方并對系統的實施過程進行監督。系統的實施主要包含以下幾個步驟：數據遷移方案、工藝數據管理、設計上線，無紙化、配置管理。

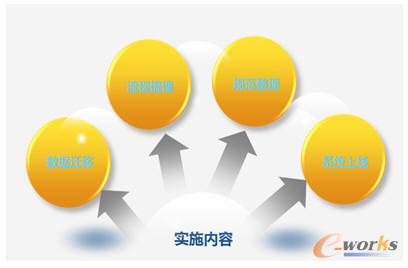

系統實施內容

4.1 數據遷移

    SmarteamV5r10在康尼的應用已經有十年歷史，運行穩定可靠。數據庫中積累的數據記錄有80多萬條，電子倉庫有150G。在Smarteam早期的應用實施中，對后臺數據模型進行了個性化定義，數據模型的復雜度極大。

    康尼現有PDM（Smarteam）系統中的數據是技術部門多年的積累成果，是目前進行資料管理的數據平臺和指導生產的重要數據源，數據遷移是項目上線運行的關鍵條件和必要條件。本次數據遷移要求對Smarteam中所有的實體數據記錄和關系記錄進行遷移，對應的電子倉庫也要進行遷移，并且保證數據的準確性、有效性。遷移的基本原則是記錄不少，關系不亂、文檔不丟。

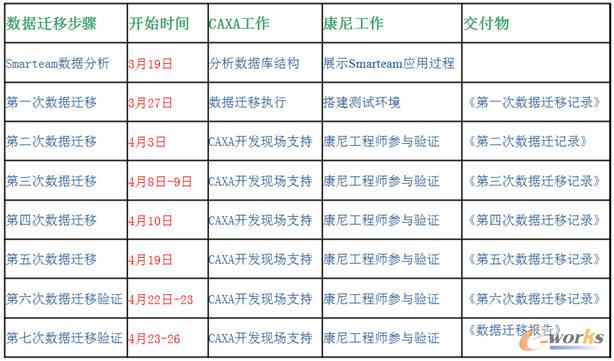

數據遷移步驟

4.2 流程梳理

    數據遷移驗證成功后，將開始梳理系統流程。經過梳理系統中一共包含13種業務流程。對應這13種流程分別制訂了13種模板。流程參考下圖：

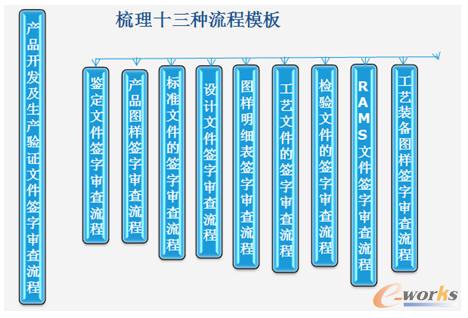

梳理流程模板

    同時，對于各類文件(如：Word文件、Excel文件、二維工程圖、工藝圖表等)引入電子簽章實現在線簽審，為后期實現無紙化打下基礎。

4.3 規范整理

    ◆產品進行分類

    公司首先在系統的實施過程中對產品進行分類進一步細分，然后再劃分分類。

產品分類

    ◆流程梳理

    公司對設計開發流程中所設計到的模板進行梳理，希望通過電子審簽后，在PDM中進行管理。流程的梳理涉及到設計、工藝、生產、采購等多個部門。

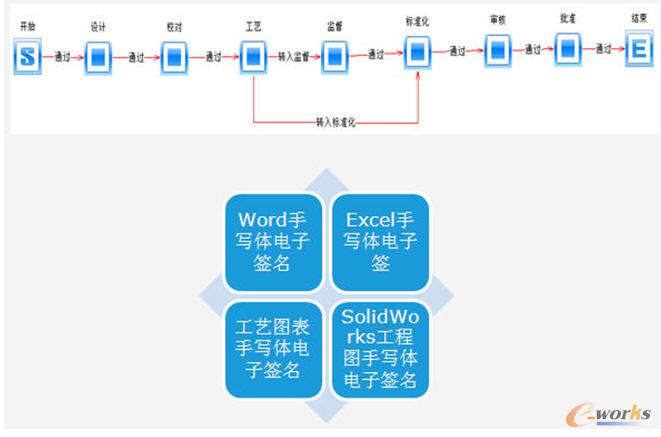

流程梳理

    ◆知識庫梳理

    知識庫的梳理涉及到設備庫、計量器具庫、工裝庫庫、標準件庫、型材膠條庫、通用件庫等。

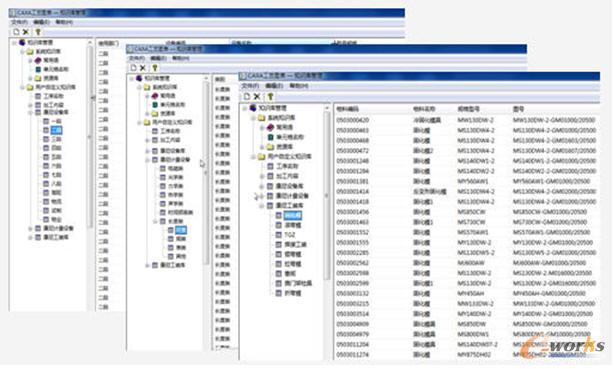

知識庫梳理

    ◆管理規范制定

    通過對一些規范制定和完善，公司從新發布了管理規范制度。主要是以下3個規范：

    ●發布PDM系統管理規范

    ●發布康尼圖紙整改操作規范

    ●制定SW錄入PDM系統規范要求

    4.4 系統上線

    經e-works測試評分后，系統達到了上線要求，開始實施上線。6月13日工藝部門數據管理系統上線。10月14日設計PDM系統切換上線，原有PDM停止使用，新PDM系統開始運行。主要包括文檔管理、工作流、電子簽名、紅線批注等模塊。11月底系統應用進入第二階段 ，公司所有部門全面安裝切換新系統。系統宣告全面上線，運行成功。

5 系統應用及展望

    系統上線后技術、工藝、生產、采購、質量、電子等多個部門正式開始使用PDM系統。用戶數量380人，平均在線人員110人，系統共定義36種崗位角色。

    后期系統發展方向整理如下：

    ●與SAP集成

    ●物料編碼、BOM、工藝、質量數據傳給SAP

    ●從SAP獲取物料價格、派工單信息等

    ●技術文檔的無紙化

    ●BOM深化應用與配置管理

    ●啟動康尼電子公司PDM擴展實施，包括機電一體化BOM、SVN集成（項目和代碼）、 AltiumDesigner集成、EB集成等工作

    ●未來擴展到其他分子公司和集團研究院

    根據康尼機電技術中心副主任李曉軍在2013第九屆中國制造業產品創新數字化國際峰會的發言整理而成，已經本人確認！
