快速成型技術(Rapid Prototyping，RP)是基于離散一堆積成形原理的先進制造技術的總稱。由產品的三維CAD模型數據直接驅動，組裝（堆積）材料單元而完成任意復雜具有使用功能的零件的技術。對所成型零件的結構與形狀無限制，可以是具有材料梯度、結構梯度和特殊孔隙的復雜形狀。直接快速制造可以避免繁復的工、模具制造；使產品的制造成本有較大的下降：縮短產品的生產周期。目前，比較常用的其技術方法有光固化快速成型技術(Stereo Lithography Apparatus，簡稱SLA)、分層實體制造技術(Laminated Object Manufacturing，簡稱LOM)、激光選區燒結技術(Selected Laser Sintering，簡稱SIS)、三維印刷法(Three Dimensional Printing簡稱TDP)、絲狀材料選擇性熔覆(Fused Deposition Modeling，簡稱FDM)等多種技術方法，其中SLA光固化快速成型工藝是目前應用范圍最廣闊的一種快速成形方法。

1 SLA光固化快速成型技術的基本原理以及工藝流程

    該工藝是美國于1986年研制成功的一種RP工藝，1987年獲美國專利，是最早出現的、技術最成熟和應用最廣泛的快速原型技術。它以光敏樹脂為原料，通過計算機控制紫外激光器逐層凝固成型。這種方法能簡捷、全自動地制造出表面質量和尺寸精度較高、幾何形狀復雜的原型。

    1.1 光固化快速成型(SLA)的工作原理

    激光束在計算機控制下根據分層數據連續掃描液態光敏樹脂表面，利用液態光敏樹脂經激光照射凝固的原理，層層固化光敏樹脂，一層固化后，工作臺下移一精確距離，掃描下一層，并且保證相鄰層可靠粘結，如此反復，直到成型出一個完整的零件。激光光同化成型方法的特點是精密度較高，質量穩定，對原材料的利用率高，制造速度快能成型形狀特別復雜、特別精細的零件。

    1.2 光固化技術的工藝過程

    a.制造數據的獲取（模型設計）：在計算機輔助設計造型軟件中完成原型件的三維立體，并將CAD模型沿某一方向分層切片(Slice)從而得到一組薄片信息，包括每一薄片的輪廓信息和實體信息，即數據模型其轉化成STL格式。

    b.層準備：層準備過程是指在獲取了制造數據以后，在進行層層堆積成型時，掃描前每一待固化層液態樹脂的準備。由于這種層堆積成型的工藝特點，必須保證每一薄層的精度，才能保證層層堆積后整個模型的精度。

    c.層固化：層固化是指在層準備好了以后，用一定波長的紫外光束按分層所獲得的層片信息以一定的順序照射樹脂液面使其固化為一個薄層的過程。

    d.三維實體建造：層層堆積實際上是前兩步層準備與層固化的不斷重復，是當前層與已固化層的前一層牢固粘結在一起，最終完成整個工件，得到原型件。

    e.后處理：后處理是指整個零件成型后對零件進行的輔助處理工藝，包括零件的取出、清洗、去除支撐、磨光、表面噴漆以及后固化再處理過程。

2 快速成型技術在企業中的實際應用

    快速制作樣件、進行新產品評估、鑒定、優化設計，避免設計中的失誤和缺陷、通過樣件實際測試，優化零件的設計、縮短測試樣件的制造周期，增加樣件的測試項目、縮短零件的設計周期縮短新產品的開發周期等。廣泛應用在新產品概念設計、產品設計審定、零件工程測試、零件整體配合及評估、產品的功能測試與結構分析、產品樣品（首板）制作、產品的市場推廣、生產的可行性研究等制造領域，也可以作為硅膠模、金屬噴涂模等快速經濟制模技術提供母件。

    2.1 快速原型在新產品開發中的應用

    a.產品設計評估與審核

    為提高產品設計質量，縮短生產試制周期，快速成型系統可在幾個小時或者幾天內將設計人員的圖紙或者CAD數模轉化成看得見的實體模型。這樣可以根據原型進行設計評定和功能驗證，及時的取得用戶對設計的反饋信息。

    b.產品功能試驗

    在快速原型中，用新型光敏樹脂作為原材料制成的產品零件原型具有足夠的強度，可用于傳熱、流體力學試驗、飛機風洞試驗等。這樣可以有效的節省試驗成本和縮短試驗周期。

    c.與客戶或者訂購商的交流手段

    在國外，RP原型已經成為某些制造商爭奪訂單的一種手段，例如我國沿海企業，主要生產小家電，每年都會有很多新的產品，在新品研發出來不用開模具制造就可以通過RP制作出來產品原型，經過簡單的表面處理，也叫手板，就可以在廣交會上展示，提前獲得產品訂單，這樣就可以為新品上市爭得寶貴的時間。

    2.2 快速成型技術在模具中的應用

    快速模具制造技術是以快速成形技術(Rapid Prototyping-RP)為核心，由快速成形技術發展而來的一類快速制造模具的新方法、新工藝。目標是服務于新產品開發和試制，以及產品小批量生產。

    基于RP的快速模具制造一般有軟模法和硬模法兩種。

    a.硅橡膠模具是最典型的軟模方法，它利用RP零件作母模，采用硅橡膠澆注，直接制作硅橡膠模具。由于硅橡膠模具有良好的柔性和彈性，對于結構復雜，花紋精細，無拔模斜度或具有倒拔模斜度以及具有深凹槽的零件來說，制件澆注完成后均可直接取出。硅橡膠快速模具制作周期短，制件質量高，可在短時間內獲得多個零件，以滿足使用要求，其變形小、耐高溫、耐酸性，膨脹系數小，收縮率低，廣泛應用于汽車、家電、輕工、醫療、農業機械及軍工等行業的產品開發和小批量生產，因此硅橡膠模具在軟模法中工藝最成熟，市場份額占有最大。

    b.硬模法中，金屬電弧噴涂快速制模技術是一種基于“復制”的制模技術。它以一個實物模型（或稱為原型）作為母模，以電弧為熱源，通過高速氣流將熔融狀態的金屬材料霧化，并使其噴射、沉積在母模表面上，形成一定厚度的致密金屬涂層，即模具型殼。模具型殼精確拷貝了原型的形狀，獲得了所需的模具型腔，在完成補強、脫模、拋光等后處理工藝后，即可完成模具的快速制造。具體工藝線路見下圖。

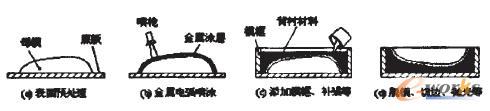

    金屬電弧噴涂快速制模技術工藝流程圖

    “金屬電弧噴涂成型快速制模技術”在模具成本、壽命、制造周期、精度等方面具有綜合比較優勢，并且模具工作表面具有較好的強度、硬度和耐磨性，模具表面摩擦學特性更接近于鋼質模具，是一種較為理想的快速制模方法。該技術可用于制作金屬?zèng)_壓模具、熱壓成型模具以及塑料模具等，相對于鋼模具的制造，其制作時間可以縮短一半以上，成本可以減少25%以上。目前在飛機、汽車、拖拉機、家電、塑料、制鞋等行業中成功應用，是極具發展?jié)摿Φ囊环N模具制造新途徑。西安交通大學先進制造技術研究所開創性地研制了“大型5軸智能電弧噴涂一電刷鍍制模機系統”，已成功完成了多套汽車低熔點合金模具的制作。

    2.3 快速成形技術在鑄造上的應用

    快速成形與鑄造相結合的產物是快速鑄造技術(Quick Casting，簡稱QC)，其基本原理是利用快速成型技術直接或者間接鑄造用消失模、模樣、模板、鑄型、型芯或者型殼等，然后結合傳統鑄造工藝，快速的制造出金屬零件。這種快速鑄造使得多種材料、任何形狀復雜、內部結構精細的鑄件都能生產出來，產品開發周期短、精度高，大大地提高了企業獲取訂單的競爭力，RP為實現鑄造的短周期、多品種、低成本、高精度提供了一個快速響應技術，顯示出了強大的生命力和巨大的應用潛力。

    a.代替木模進行傳統的砂箱鑄造，利用SLA快速成型出來的原型件，進過簡單表面打磨處理，可以直接代替木模進行砂箱鑄造，大大縮短了原型的制作時間．提高了傳統木模鑄造的精度及表面光潔度。

    b.基于SLA原型的消失法鑄造，對于以下復雜零件，傳統砂箱鑄造是沒有辦法拔模的，光固化SLA原型由于在高溫下可以直接消失掉，便解決了這一問題。其主要工藝過程如下所示：

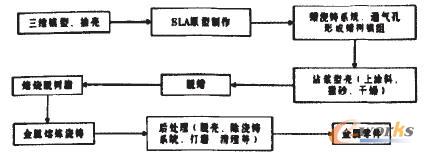

    基于SLA原型消失法砂箱鑄造流程圖

    c.代替蠟?zāi)＿M(jìn)行快速熔模鑄造，其工藝過程是利用快速成型技術制的原型代替熔模鑄造中的蠟?zāi)�，在其上涂掛耐火型殼，高溫焙燒使樹脂原型氣化去除，最后造型澆注，從而�?shí)現縮短生產周期和降低成本的目的。在新產品試制、少量多品種、單件小批量生產、具有自由曲面的中小型鑄件生產方面有廣闊的前景。

    快速熔模鑄造流程圖

    d.快速石膏型鑄造，石膏型鑄造工藝與快速成型技術結合起來形成快速石膏型鑄造。基于SLA快速成型在石膏型鑄造中應用：一是制作型模，用于起模法中，相當于砂箱鑄造中的木模。主要使用快速成型樹脂原型作為熔模，用石膏漿料灌注鑄型，通過焙燒去除樹脂原型從而形成鑄型，與熔模鑄造工藝相似，只是以石膏型代替型殼。二是制作熔模，用于熔模法中，發揮SLA快速成型工藝優勢，可以制作復雜、曲面、薄壁型殼，效率高，制作方便，解決復雜型模制作困難的瓶頸。

3 快速制造與原始機械制造的優缺點

    優點：在制造模型時能夠直接制造，和傳統的機械制造相比，快速成型技術的制造速度快，能夠在很短的時間制造出所需要的模型，而且大幅度的縮短了制造所需要的時間，節約了人力物力，為新產品的研發降低了風險。相對于傳統的機械制造還添加了很多的新型的科學生產技術，讓生產出來的模型產品更具有穩定性，而且還大大的降低了運行成本。

    缺點：光固化成型(SLA)的缺點是耗材價格稍貴，設備運轉及維護成本稍高，可使用的材料種類較少。分層實體制造的缺點(LOM)，原型的抗拉強度和彈性不夠好，原型易吸濕膨脹，原型表面有臺階紋理，難以構建形狀精細、多曲面的零件。激光燒結缺點(SLS)是生產制造出來的原型外表不太平整，切內部不穩定，容易導致變形。熔融沉積制造缺點(FDM)是其原型的表面有不光滑，有凹槽或者是條紋。

小結

    快速成型技術的飛速發展為眾多企業帶來了不可估量的好處，快速成型技術的產生相對于傳統的機械制造更顯得有科學技術含量，由于生產的技術含量高，大大縮短產品的生產周期，因此對新產品的研發節省了寶貴的時間�？焖俪尚图夹g(shù)在企業應用廣泛，市場前景廣闊。但是快速成型技術目前還有一些不足需要我們克服．我們應該在實際生產當中發現問題并及時歸納總結，運用科學技術知識進行改進，讓它更完美無缺，更好的投入企業使用中，最終造福人類。
