0 前言
隨著汽車工業的快速發展，汽車市場飽有率越來越高，客戶對汽車舒適性的要求也越來越高。車內溫度是影響車內舒適性的一項重要指標，進而汽車開發過程對乘員艙環境狀態提出更高的要求，改善汽車乘員艙環境狀態成為汽車開發的重要環節，仿真模擬成為完成該任務的重要手段。
夏季，天氣炎熱造成車內溫度超過60℃，不僅影響舒適性，同時會對汽車安全性能有嚴重影響，所以需要在短時間內將車內溫度降低，達到乘員滿意的程度。實現該目的的方式主要有試驗和仿真兩種手段，試驗需要的周期較長、成本較高、變量不可控，而CFD仿真能大大縮短研發周期，同時可以逐個變量進行研究，所以仿真手段得到廣泛應用。
本文通過STAR CCM+對乘員艙降溫仿真分析，并與試驗進行對比。
1 創建模型
根據需要處理幾何模型，將模型處理成單一封閉的腔體。對封閉模型進行細節處理，使模型的重要部件保持準確性，利用STAR CCM+軟件進行體網格生成，對體網格進行相應檢查，保證模型符合分析要求。
1.1 處理幾何模型
需要的模型數據包括：乘員艙內表面、乘員艙玻璃面、通風管道數據、風口格柵數據、座椅數據、假人模型數據；應用相應建模軟件（例如Hypermesh）創建封閉的模型（圖1），對管道及格柵（圖2）等重要部件進行細化處理，保證分析模型的精度。

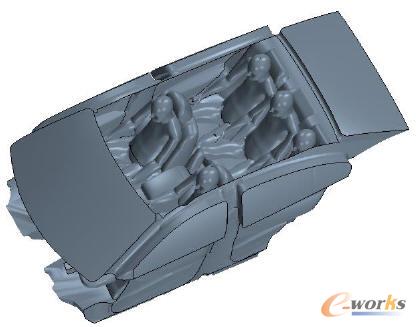

圖1 封閉模型
圖2 管道及格柵
1.2 生成體網格
將處理后的面網格導入STAR CCM+軟件，生成計算用體網格。體網格采用Trim形式，對管道、格柵、假人表面區域劃分一層邊界層。由于管道、格柵等區域特征較小，流速較高，對這些區域進行網格加密處理，設置完畢后生成體網格。
1.3 創建監測點
根據相應試驗標準，在模型內部創建若干監測點（圖3），主要包括：前排左頭部監測點、前排右頭部監測點、后排左頭部監測點、后排中頭部監測點、后排右頭部監測點。

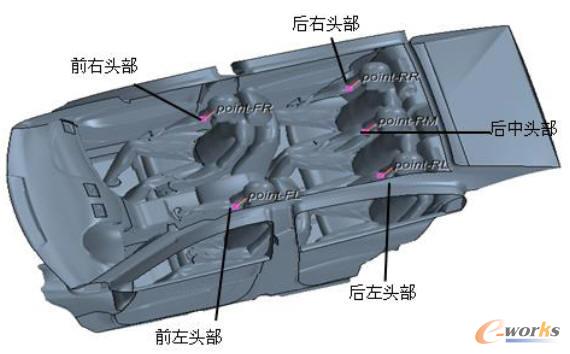

圖3 監測點
2 分析參數設定
2.1 選擇物理模型
乘員艙降溫分析是模擬高溫日照條件下開空調吹面模式達到穩定狀態后的車內溫度場、速度場等物理量，從而進一步獲得乘員舒適性信息。因此需激活Surface to Surface Radiation和Solar LOAds，且需考慮溫度梯度對氣流流動的影響，因此流動介質應選為Idea Gas，并加載Gravity。
日照設置需通過Azimuth angle和Altitude angle來定義日照方向，并通過Direct Solar Flux和Diffuse Solar Flux定義日照強度，如表1。

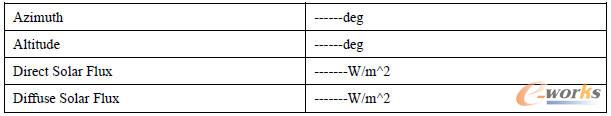

表1日照模型
2.2 模型邊界設定
邊界條件總體設置如表2所示。inlet需要定義進口風量和進風溫度，為確保inlet處定義的風溫與儀表板出風口處一致，將送風系統pipe\grid定義為絕熱邊界；Front seat處于艙內，與外界環境無熱交換，因此定義為絕熱邊界；Glass和其它wall定義為環境邊界，具體見表3和表4。
表2 邊界總體設置

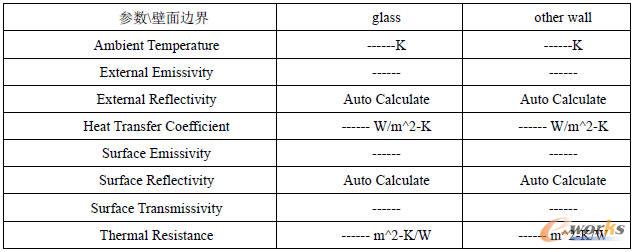

表3 壁面邊界設置一

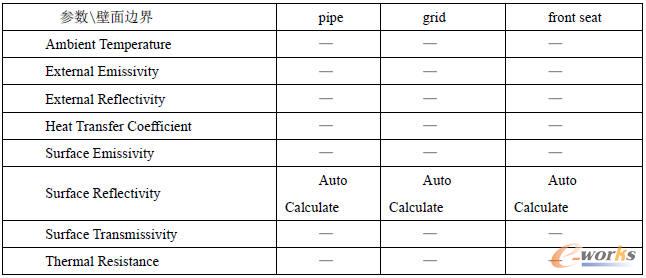

表4 壁面邊界設置二
3 分析結果
通過假人體表溫度（圖4）、乘員呼吸口附近五個監控點（圖5）及其所在Z截面（圖6）內的整體溫度分布，來分析和評價某送風系統在某額定風量和溫度情況下在乘員艙內形成的溫度場。對于溫度較高的區域，若為重點區域，可通過優化管道和格柵以及降低進風口溫度對其進行優化。

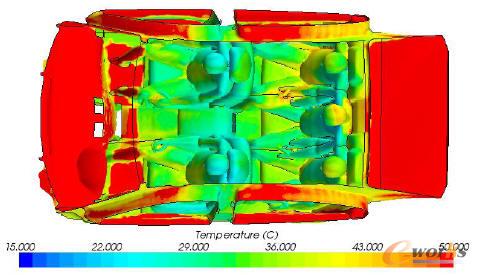

圖4 假人體表溫度

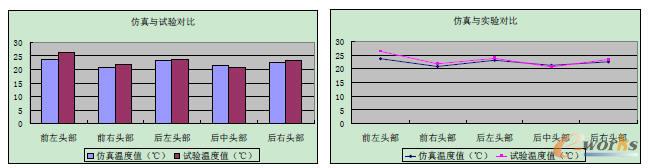

圖5 監測點溫度

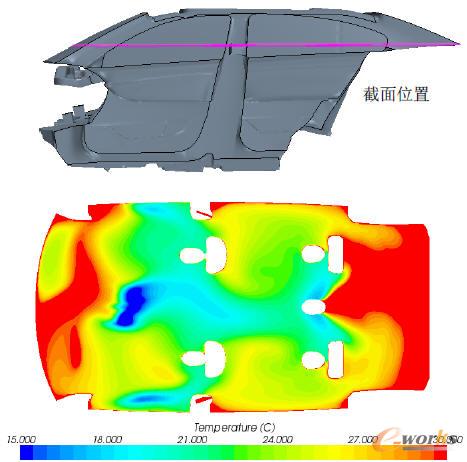

圖6 Z截面溫度分布
4 結論
通過STAR CCM+軟件應用新的熱邊界，對乘員艙溫度場進行怠速工況的降溫分析，試驗值頭部平均溫度23.3℃，仿真值頭部平均溫度22.4℃，仿真與試驗誤差0.9℃。事實證明，通過該分析方法，明顯提高了乘員艙溫度場仿真分析精度，為指導設計發揮了重要作用。通過CFD仿真方法，在設計前期能規避很多設計問題，避免后期整改，縮短研發周期，降低研發成本。在整車設計中，CFD發揮著越來越重要的作用。
