一、前言

    中國核電工程有限公司（以下簡稱CNPE）是以核工程研發、設計為龍頭的工程總承包單位，集核工程研發、規劃、設計、總承包、核電站運行支持服務、工程監理等全功能于一體；是國內最大的綜合性核電總體研究設計單位；是國內唯一經歷核電技術引進、消化、吸收，完成百萬千瓦級核電站自主設計、并形成核電二代加技術自主品牌的研究設計單位；是國內最強的核化工、核燃料元件工程研究設計單位和核電建造監理、設備監造單位；也是核電行業中承擔和完成核電工程設計項目最多的單位。

    CNPE核電業務已經覆蓋核電廠全生命周期的前階段，包括核電技術研發、設計、建造安裝、調試等相關領域。隨著CNPE相關領域業務的發展，采用典型的EPC(S)工程總承包業務模式，目前已有福清、方家山、海南昌江三個在建核電項目。其業務的復雜性、資源的整合性、項目的長期性、項目的可復制性對信息化建設提出了迫切的要求。

    隨著CNPE信息化的建設，已經初步實現部分業務的信息化。為進一步推薦核電全生命周期的管理，迫切需要完成PLM系統的建設，引進先進PLM管理系統，以提升核電調試管理的質量與效率，促進項目信息的共享與移交，為后續項目提供經驗數據，為公司的業務、管理、決策提供強有力的支撐。

    建設調試管理平臺是核電廠全生命周期信息管理系統的一個重要環節，本文主要描述PLM管理系統SIEMENS的Teamcenter在調試信息管理中的應用，以及探討Teamcenter在核電全生命周期中的應用可行性。

二、建設目的

    實現調試準備工作中的調試計劃、人員、物資、文件等的信息化管理，提高調試準備工作效率，為多項目的標準化管理奠定基礎。

    實現調試過程中的工單、許可、隔離、缺陷、尾項等工作的信息化管理，滿足調試過程協同工作、進度計劃管理、質量安全控制、問題跟蹤處理等管理要求，并為后續項目積累經驗和數據。

    實現調試業務輸出文件管理，確保文件的完整性和正確性，為電廠運行提供支持。

    建立與前端設計、采購與施工等環節的信息集成與數據共享，實現項目全周期信息管理，提高項目整體質量、進度與費用控制能力。

    建立與電廠生產準備的信息共享平臺，滿足生產準備對調試業務數據的需要，同時為集團統一業務信息平臺構想奠定基礎。

    建立安全穩定的系統平臺，滿足多項目多用戶同時在線使用以及滿足數據信息安全保密的要求。

三、西門子全生命周期管理解決方案

    西門子Teamcenter產品組合包括企業過程管理、工程數據管理、擴展企業協同、項目管理、需求管理、企業集成和可視化。通過產品和組合規劃、數字產品開發、數字制造以及銷售和支持解決方案，快速實現價值，Teamcenter成為了行業領導者。

    1.西門子支撐能源行業各方業務需求

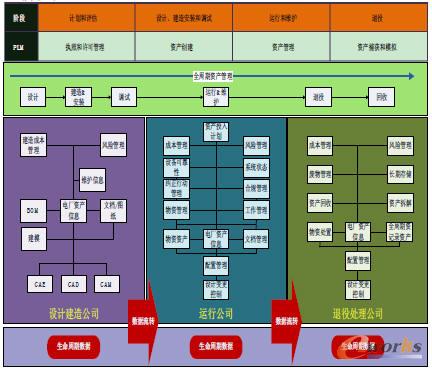

    西門子Teamcenter全面支持核電廠生命周期的每一個關鍵環節，如圖1所示，貫穿設計、建造安裝、調試、運行維修、退役、回收等階段。

圖1 業務關系圖

    2.西門子Teamcenter生命周期管理平臺

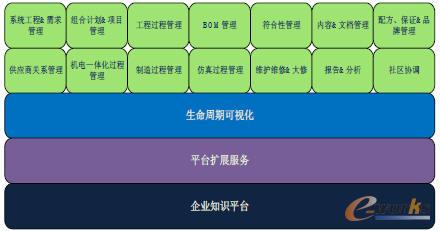

    Teamcenter是端到端、一體化、模塊化的生命周期管理平臺，結構如圖2所示，包括系統工程&需求管理、組合計劃&項目管理、工程過程管理、BOM管理、符合性管理、內容&文檔管理、供應商管理管理、維護維修&大修等相關管理模塊。

    圖2 生命周期管理平臺

    3.西門子Teamcenter在架構開發的多樣性

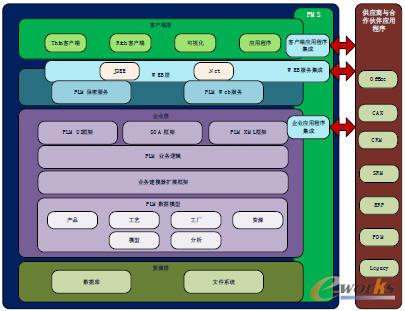

    Teamcenter先進的、開放的、可擴展的體系架構如所示，包括：

    完整的系統整合，統一的系統架構；

    面向服務的(SOA)4層體系架構；

    Business Modeler集成開發環境，倡導無代碼開發的系統配置；

    PLM XML開放數據模型；

    可擴展性，支持OSGI技術實現。

圖3 Teamcenter體系架構

四、建設內容

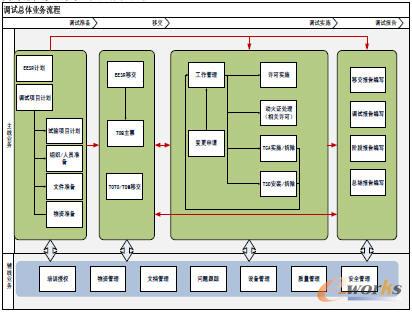

    綜合我國核電廠的實際建設過程發展需求，基于核電調試領域的調試總體業務以調試計劃流程驅動，以調試試驗項目業務，即調試準備、調試移交、調試過程、調試輸出為主線的調試核心業務流程，以設備管理、文件管理、物資管理等為輔線的支持性業務流程。核電建設調試階段正是基于這些業務流程而實施建設的，其業務流程關系如圖4所示。

圖4 調試總體業務流程

    根據業務需求，調試管理平臺實施和應用的內容如下，包含業務功能模塊、用戶工作臺、基礎平臺、統一接口，即：

    調試準備管理：為調試及調試管理部門提供調試試驗任務導入、試驗項目工作準備，包括人員準備、物資準備、文件準備等功能。

    調試移交管理：為調試部門完成相關移交的管理，包括EESR管理、TOB管理、TOTO/TOM管理等功能。

    調試過程管理：為調試部門提供調試過程相關工作進行管理，包括工作管理、隔離管理、許可管理、TCA管理、TSD管理、變更管理、日志管理等功能。

    調試輸出管理：為調試部門編制調試報告提供數據，包括移交報告、調試報告、階段報告、總結報告等相關數據。

    培訓授權管理：包括授權/課程設置、人員培訓授權、培訓計劃、授權證書管理等相關功能。

    調試設備管理：包括設備信息、標牌管理、設備保養、鑰匙管理等相關功能。

    調試文檔管理：包括文件配置、文件計劃、文件基礎管理、文件接收/導入、文件分發等相關功能。

    調試物資管理：包括物資目錄、倉庫管理、采購管理等相關功能。

    調試質量管理：為調試部門提供調試相關的質量管理功能，包括質量保證管理、質量控制管理、不符合項管理等相關功能。

    調試安全管理：為調試部門提供調試相關的安全管理功能，包括調試安全分析、安全物資管理、安全檢查管理、安全隱患管理等相關功能。

    個人工作臺：包括問題跟蹤、消息提醒、待辦事項等相關功能。

    公共應用：包括公告、查詢/統計、模版管理、標準指令管理等相關功能。

    基礎平臺：包括用戶管理、權限管理、工作流引擎、SOA服務等相關功能。

    統一接口：提供和外部系統交互的統一接口。

五、可借鑒和應用領域

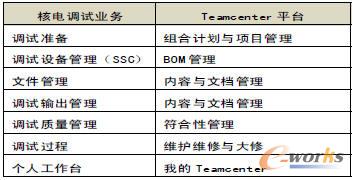

    基于核電調試領域的調試業務以調試計劃流程驅動，以調試試驗項目業務，即調試移交、調試過程、調試輸出為主線的調試核心業務流程。通過分析和評估，這些業務�？山梃b和利用Teamcenter平臺實現的部分，其對照如表1所示：

表1 核電調試業務與Teamcenter功能模塊對照表

結束語

    隨著我國核電事業的快速發展，核電對信息技術的依賴和要求也不斷發展和提高，所有核電機組的技術研發、設計、建造、生產、運營、技術服務等實體化業務必將對核電信息技術的應用提出新的更高要求。作為在建核電工程最重要的實體化業務環節之一，核電站建造期間的管理對信息技術的要求越來越高，如何充分的利用當前成熟先進的信息技術服務于核電建造管理已成為提高在建核電管理效益和降低建造成本的重要手段。作為核電建造調試管理最重要的信息管理平臺，調試管理平臺在基于多項目、標準化、管控管理等方面建設具有很大的需求和迫切性，本文基于上述要求提出了一些基于核電調試標準業務的建設想法，希望為核電建設信息化提供思路和建議。
