在現在的機械設計繪圖中，越來越多的客戶開始使用三維加二維的繪圖模式，用三維出效果圖，用二維出加工圖。而作為一個二維的CAD繪圖軟件來說，從三維軟件過來的圖紙，我們就需要修改標注，添加圖框和明細表等等。而明細表一直是我們機械繪圖中的重要組成部分。我們在日常的繪圖中經常都會用到功能，可以說是機械繪圖軟件好不好用的一個重要的評判標準。在之前的文章中，我們一直都沒有詳細的描述，今天我們就來專門出一章詳細的介紹下浩辰CAD機械軟件中的明細表功能�？聪潞瞥紺AD機械軟件中的明細表功能到底強在哪里？

    打開浩辰CAD機械軟件，打開一張從三維軟件過來的圖紙，圖紙中基本上的標注都有一些了，我們需要做一些細致的修改就可以了。當然可以使用浩辰CAD機械軟件中的雙擊修改標注的模式進行修改。今天我們的重點不是標注，我們就不做講解了。修改好標注后，我們就需要做明細表的前期操作了，就是設置我們需要的圖框。圖框另外一個用處就是他也是浩辰CAD軟件中批量打印的前置設置。效果如圖1所示。

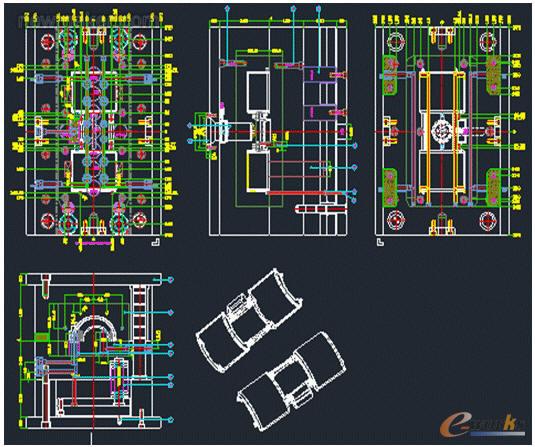

圖1 圖框設置效果

    打開浩辰CAD機械軟件，選擇軟件中工具欄中浩辰機械中的圖紙設置。在彈出的浩辰機械圖紙設置對話框中，選擇我們正常的圖框大小，一般的圖框大小都是按照我們的打印機來設置的，再輸入我們繪制圖紙的繪圖比例。當然在這里每個公司的需要的圖框不一樣，標題欄也不一樣，明細表的表頭也比一樣。浩辰CAD機械提供自己定義的功能，可以自己定義成自己公司需要的規格。（詳細請見系統維護功能中的自定義功能詳解）。設置完成后的效果如圖2所示。

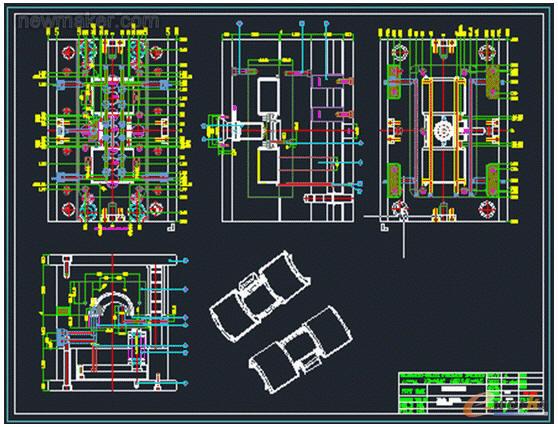

圖2 圖紙設置效果

    繪制好圖框后就是我們的高潮部分了，設置明細表了。

    明細表一直都是機械繪圖中的一個重要的組成部分。明細表既表明繪圖中我們需要表達的意思，又可以表示零件的數量，標注的統計等，甚至有些公司還可以用來做成物料的庫存標準表格�？梢娒骷�(xì)表的作用是很明顯的，也是我們?nèi)粘＠L圖中所必須的。

    上文說到我們做好了，圖框設置。接下來我們就是設置，序號，出明細表了。打開浩辰CAD機械中的序號/明細表功能里面的序號功能，在彈出的序號對話框中選擇我們需要的序號的類型，前后綴，序號數字等，設置如圖所示。

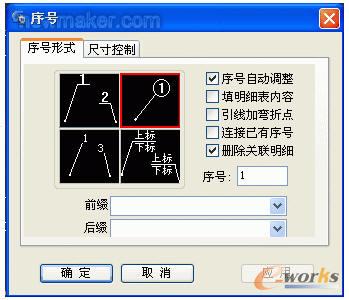

圖3 設置序號

    在序號對話框中，還可以設置我們需要的尺寸控制，設置我們需要的序號中的尺寸。選擇好序號后，我們就需要在需要的地方指定序號了。在浩辰CAD機械中的序號中，我們拉出來的序號都是自動對齊的（在拉序號的時候有個很明顯的感覺，可以自動對齊的）。而且在做序號的時候我們標錯了序號，或者是標多了，標少了，都可以直接刪除錯誤的序號，后面的序號就可以全部的順位往前或者是往后順移一位。

    在標好序號后，我們點擊浩辰機械中的序號/明細表功能里面的明細表生成功能，整個的明細表就直接出來了。當然這個時候我們出來的還只是明細表的表欄，里面還沒有真正的內容，我們需要往表里面填寫內容。在填寫內容的時候有三種方法可以填寫，一個就是雙擊序號填寫，這種填寫方法拉一個序號填寫一次，填寫的時候知道序號是什么含義。第2種是在拉出的整體的明細表欄中，雙擊表欄，在里面填寫內容。第3種是選擇序號/明細表功能里面的明細表處理功能。在彈出的對話框中整體輸入我們需要的資料數據，或者是導入，導出我們的數據資料。輸入好了數據后就形成了我們整體的圖紙了，如圖所示。

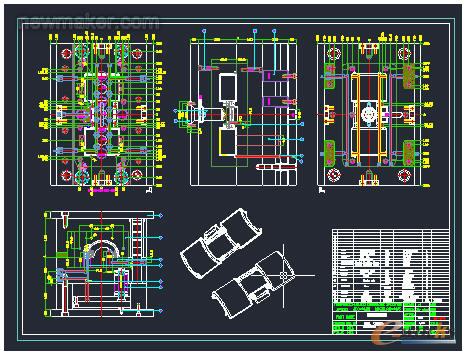

圖4 圖紙

    在這里呢，我們整體的圖紙就出來了。以上就是浩辰CAD機械軟件中的明細表的詳細制作過程。
