專業顯卡是一類定位于專業圖形設計的高性能圖形產品，其優勢是圖形色彩顯示較為逼真，對點、線、面圖形單元的處理能力非常強。2012年８月藍寶科技面向全球發布了其新一代四款工作站級專業顯卡，分別為藍寶FirePro W5000、藍寶FirePro W7000、藍寶FirePro W8000和藍寶FirePro W9000，其中藍寶FirePro W5000主要定位主流入門級工作站用戶，藍寶FirePro W7000、藍寶FirePro W8000和藍寶FirePro 9000主要面向中高端、高端以及超高端專業圖形設計用戶。為進一步了解藍寶科技新一代工作站級專業顯卡性能，e-works策劃了本次評測活動，主要針對以上四款專業顯卡進行性能橫向評測，并根據評測數據給出分析結果。

　　一、藍寶AMD FirePro W系列顯卡

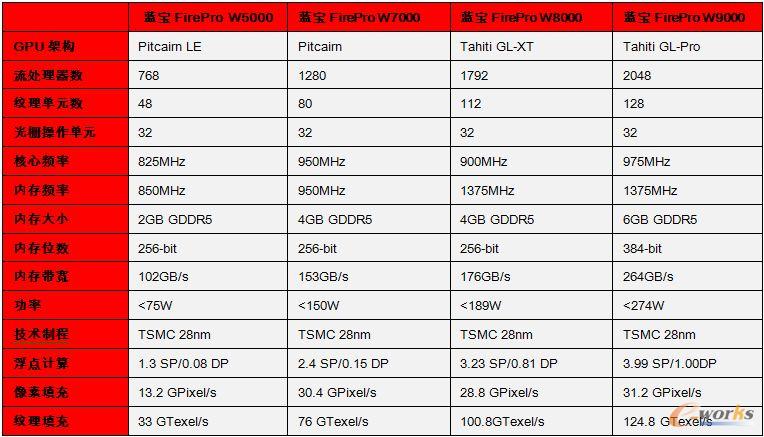

　　表 1 藍寶AMD FirePro W系列顯卡參數對比表

　　表1為藍 寶最新發布的四款專 業顯卡的參數信息，四款顯卡在GPU架構、流處理器數、紋理單元數、核心頻率、以及內存參數方面都有著很大差別。藍寶FirePro W系列除了在PCB和散熱器硬件上重新設計之外，技術上還加入了ECC內存支持、幀鎖相/同步鎖相、D.O.P.P.、AutoDetect、30bit顯示管線、圖形應用認證等專業特性，而且借助Eyefinity、MST技術可以連接最多六臺30寸的獨立顯示器，單屏最高分辨率就可達超高清的4096×2160。

　　依據 GPU 的不同，目前的 GCN 架構 藍寶FirePro W 可以分為兩檔，即基于 Tahiti 的藍寶FirePro W9000/W8000，以及基于 Pitcairn 的 FirePro W7000/W5000，四款專業卡均支持 OpenCL 1.2、OpenGL 4.2 和 DirectX 11.1 等最新的 API。

　　特別是去年引入的 OpenGL 4.2，能直接使用 GLSL 實現通用計算功能，對于工作站應用會有莫大的裨益，例如執行透明效果處理時候，基于通用計算的 OIT 可以比傳統的阿爾法混合提供更精確的深度變化而且性能更快（以 Creo 2.0 和 Pro/E Wildfire 5.0 對比為例，Creo 2.0 的半透明處理可以達到 10 倍性能）。

　　1.藍寶AMD FirePro W5000專業顯卡

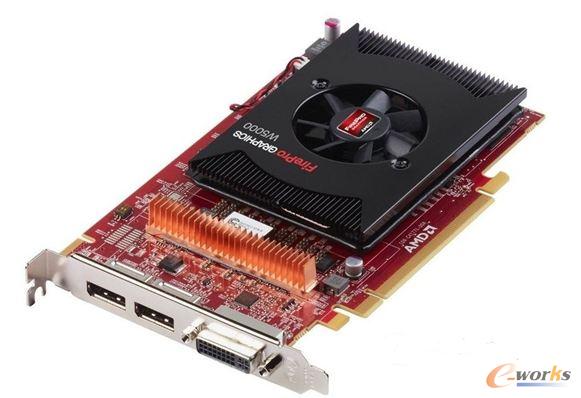

圖1 藍寶AMD FirePro W5000專業顯卡

　　藍寶FirePro W5000 是一款入門級的專業顯卡，采用代號 Pitcairn（皮特克恩島）的 GPU（Pitcairn LE），具備 12 個 CU（內核），合計 768 個流處理單元，主要是取代原來 藍寶FirePro V5900 級別的上一代產品。藍寶FirePro W5000 有 32 個光柵操作單元和完整的 256-bit 內存總線，擁有 2GB 本地顯存，3D 內核頻率為 850MHz，內存總線速率為 3.2GT/s，峰值單精度計算性能 1.3 TFLOPS，峰值雙精度性能 0.08 TFLOPS，內存帶寬 102 GB/s。

　　2.藍寶AMD FirePro W7000專業顯卡

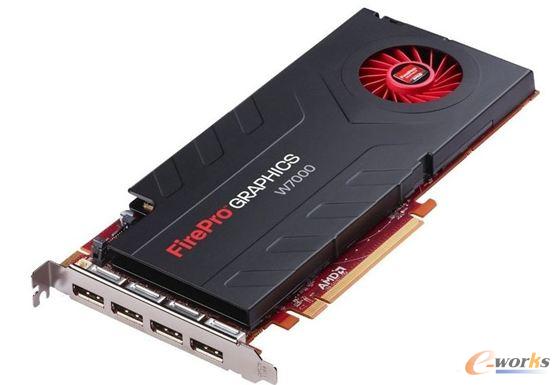

圖2 藍寶AMD FirePro W7000專業顯卡

　　雖然都是采用代號 Pitcairn 的 GPU，但是 藍寶FirePro W7000 和 藍寶FirePro W5000 相比無論是外觀還是內在都有顯著的區別。首先是外觀方面，藍寶FirePro W7000 的卡體更長，需要外接 PCIE 6 pin 電源，輸出端子都是 DisplayPort，散熱器也顯著加大。而在內在方面，藍寶FirePro W7000 采用了足本的 Pitcairn GPU，擁有完整的 20 個 CU，計算能力顯著增強。藍寶FirePro W7000 的 3D 性能模式下的內核頻率是 950MHz，搭配有高達 4GB GDDR5 的本地內存，內存總線為 4.8GT/s 256-bit，為 GPU 提供 153GB/s 帶寬。藍寶FirePro W7000 的單精度浮點性能是 2.4TFLOPS，雙精度是 0.15 TFLOPS，接近 藍寶FirePro W5000 的兩倍。

　　3.藍寶AMD FirePro W8000專業顯卡


圖3 藍寶AMD FirePro W8000專業顯卡

　　藍寶FirePro W8000 和 藍寶FirePro W9000 一樣都是采用 Tahiti GL GPU，但是規格略微降低，GPU 的型號為 Tahiti GL Pro，CU 數是 28 個，合計有 1792 個 PE，3D 內核運行頻率為 900MHz，合計單精度浮點性能峰值為 3225.6 GFLOPS，雙精度為 806.4 GFLOPS，紋理填充速率為 100.8 Gtexels/s/。藍寶FirePro W8000 的內存規格為 256-bit GDDR5 、4GiB 容量，帶寬為 176GiB/s，用戶可根據需要開關內存子系統的 ECC。

　　4.藍寶AMD FirePro W9000專業顯卡

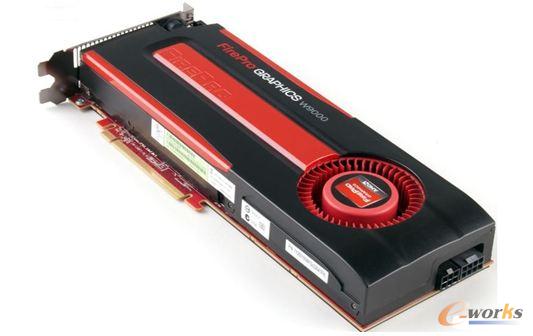

圖4 藍寶AMD FirePro W9000專業顯卡

　　藍寶FirePro W9000 是目前 AMD 最高規格的顯卡，采用了完整版的“Tahiti XT”GPU，擁有 32 個 CU，合計 2048 個 PE(processing element，處理單元。AMD 將其稱之為 stream core)，3D 內核頻率為 975MHz，理論峰值單精度性能是 4TFLOPS(2048 PE * 2 FLOP/cycle/PE)，雙精度性能是 1TFLOPS(1/4 單精度);紋理填充速率是 124.8Gtexels/s;搭配 384-bit 內存總線，內存總數數據速率為 1375MHz*4，峰值帶寬為 264GiB/s，內存容量達到 6GB。


　　二、硬件測試平臺

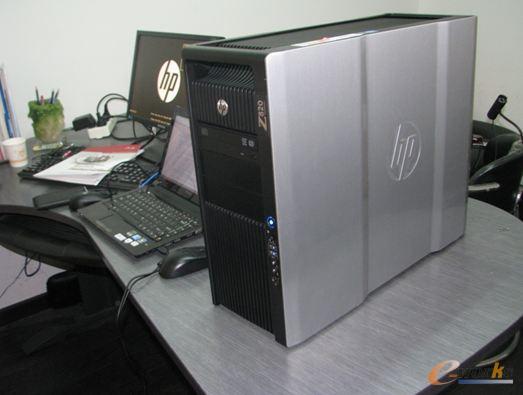

圖5 惠普Z820圖形工作站

　　本次測試選用的硬件平臺為惠普Z820超高端圖形工作站，該工作站搭配有2顆4核心8線程的至強E5-2643處理器，以及32GB DDR3 1333MHz ECC內存，詳細配置見表2：

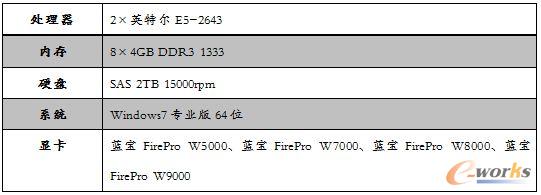

　　表2 硬盤測試平臺配置

　　三、顯卡性能評測

　　1.SPECviewperf11

　　SPECviewperf11是SPEC組織旗下的圖形性能測定項目組(SPECgpc)于今年正式推出的專業圖形工作站綜合性能評測軟件，較之SPECviewperf10，新版本采用了全新GUI圖形測試界面，更新了用于測試的viewsets工作集，增加了幾款用于測試新款專業級3D應用的程序片段。此外，SPECviewperf11還包含了8個不同測試環節，每個環節都能模擬一款CAD/CAM軟件，在某些測試場景中甚至包含了超過6000萬個定點數據，能夠充分評估參測系統的整機與顯卡的OpenGL性能。

　　表3 SPECViewperf版本對比

　　與3DMARK 不同的是，雖然SPECviewperf也是所謂的人為合成類測試，但SPECviewperf采用的數據集是源自真實應用的，而模型和渲染參數則由獨立軟件開發商和圖形用戶選擇出來的，相較而言更貼近真實應用下的性能，不過這有一個前提，那就是程序本體的瓶頸能被盡可能的消除。換句話說，SPECViewperf 反映的更多的是顯卡在同樣渲染參數時的最高潛力。

　　SPECviewperf 11 包含了 Catia、Ensight、Lightwave、Maya、ProE、SW、Tcvis、SNX 等 9 個項目，這些名稱其實就是取對應軟件的英文名，例如 SW 是對應 Solidworks，英文后面的數字代表 SPECviewperf11中它們的版本，SW-02 表示這是 Viewperf 的第二版 SW 測試。SPECviewper 11的每個測試項目本身需要運行多種圖元模式的測試，例如線框模式、實體著色模式等，經過匯總整理后的測試結果為每秒多少幀。

　　1)CATIA場景測試

　　作為PLM協同解決方案的一個重要組成部分，CATIA可以幫助制造廠商設計他們未來的產品，并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。模塊化的CATIA系列產品旨在滿足客戶在產品開發活動中的需要，包括風格和外型設計、機械設計、設備與系統工程、管理數字樣機、機械加工、分析和模擬。自1999年以來，市場上廣泛采用它的數字樣機流程，從而使之成為世界上最常用的產品開發系統。CATIA系列產品已經在七大領域里成為首要的3D設計和模擬解決方案：汽車、航空航天、船舶制造、廠房設計、電力與電子、消費品和通用機械制造。

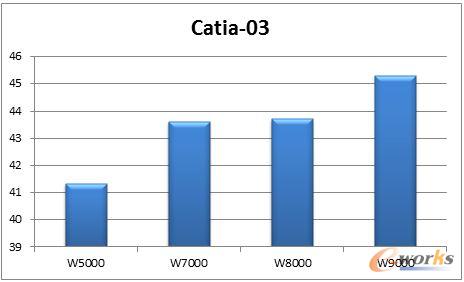

　　表4 Catia-03場景測試結果

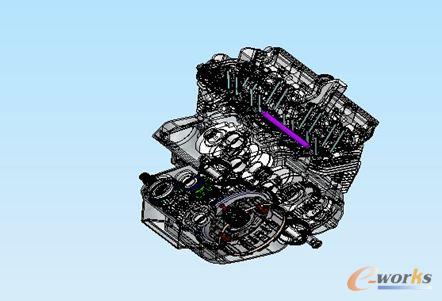

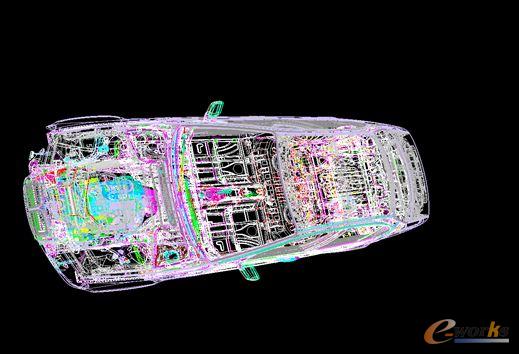

圖6 CATIA測試場景截圖

　　CAITA-03場景片段選自于CATIA V5 R19和CATIA V6 2009版本應用，一共包含八個測試場景，模型大小從630萬到2500萬頂點數不等，這些場景片段主要考察著色固定流程所用到的相關變數，如材質顏色(Material Color)、材質的貼圖(Material Texture)、混色方式(blending option)、預設的3D轉換方式等，以及頂點緩沖和VBO的效率。在模型的整個測試過程中，頂點數組的頂點數據是存儲在內存中的，VBO(Vertex Buffer Object)即頂點緩沖對象，它的數據是存在顯存中的。頂點數組渲染時候數據從內存送入渲染管線，而VBO則從顯存送入渲染管線，后者效率更高。因此，大的顯存的專業顯卡在三維模型設計及渲染過程中更具優勢。

　　從測試結果看，在同一平臺上四款專業顯卡的測試結果也不盡相同，這主要是由于不同級別的專業顯卡的GPU處理能力和顯存大小所決定的。本次測試所有場景的測試結果平均值都處于41到42FPS之間，說明測試過程顯示非常流暢。e-works評測人員認為，在CATIA平臺上，新一代AMD專業顯卡能滿足更大規模的三維模型設計需求。對于入門級三維設計用戶，考慮到成本可優先考慮藍寶FirePro W5000或藍寶FirePro W7000兩種專業顯卡，目前，這兩款專業級顯卡定價在3000多到6000元，有很高的性價比。

　　2)EnSight場景測試

　　EnSight由美國CEI公司研發，是一款尖端的科學工程可視化與后處理軟件，擁有比當今任何同類工具更多、更強大的功能�；�于圖標的用戶界面易于掌握，并且能夠很方便地移動到新增功能層中。EnSight能在所有主流計算機平臺上運行，支持大多數主流CAE程序接口和數據格式。

　　表5 ensight-04場景測試結果

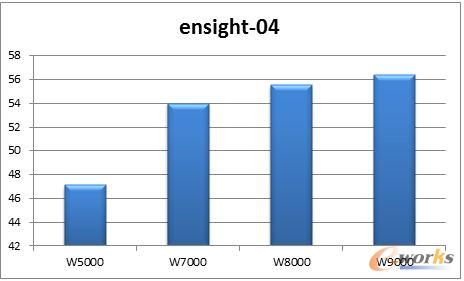

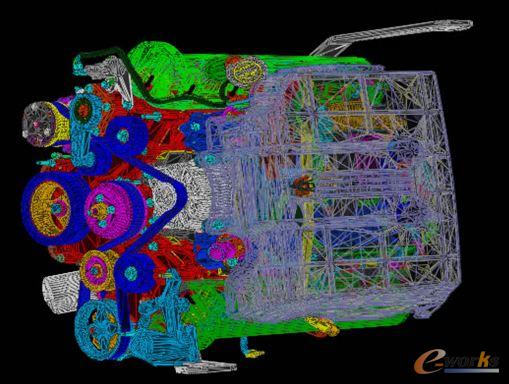

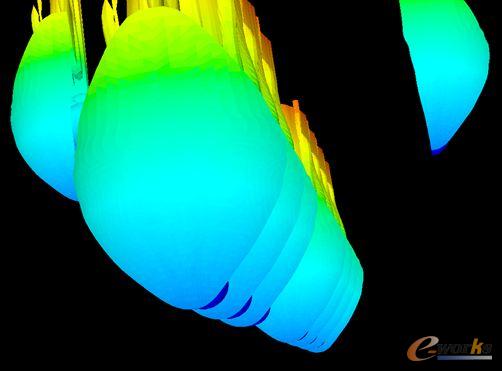

圖7 ensight場景測試結果

　　Ensight-04測試場景片段選自于EnSight 8.2版應用程序，共包含了5個測試場景。應用狀態變化貫穿于整個模型渲染的全過程，包括矩陣、材料、光線刻畫改變。所以狀態變化由運行應用的軌跡產生。前四個場景主要考察顯卡的OpenGL性能，最后一個場景主要考察顯卡的GLSL性能。選用的模型包含3600萬定點數和4500萬定點數兩種大小。Ensight是一款CAE后處理軟件，因此，對顯卡及整機性能要求較高。

　　從本次測試結果分析，AMD的四款專業顯卡在模型體的后處理過程中都運行非常流程，色彩顯示和輸出都非常艷麗，線條顯示比較光滑，這些都是CAE后處理過程中必不可少的要求。限于測試條件，本次測試并未能對多屏顯示以及大屏幕的虛擬現實場景進行測試，但借助AMD的Eyefinity、MST技術可以連接最多六臺30寸的獨立顯示器，而且可實現多個屏幕之間的級聯顯示。

　　3)Lightwave場景測試

　　LightWave是一個具有悠久歷史和眾多成功案例的為數不多的重量級3D軟件之一。由美國NewTek公司開發的LightWave3D是一款高性價比的三維動畫制作軟件，它的功能非常強大，是業界為數不多的幾款重量級三維動畫軟件之一。LightWave3D從有趣的AMIGA開始發展至今，已經成為一款功能非常強大的三維動畫軟件。

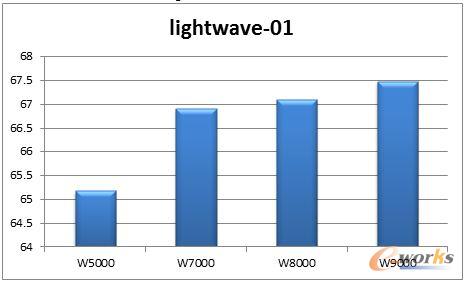

　　表6 lightwave-01場景測試結果

圖8 lightwave-01場景測試截圖

　　Lightwave-01的場景測試片段選自于Lightwave 9.6版應用軟件，共包含10個場景片段，模型大小從250萬頂點數到600萬頂點數不等。由于是一款動畫制作為主的軟件，測試主要考察的是顯卡的GLSL性能。GLSL是OpenGL著色語言，在GPU上執行。代替固定渲染管線的一部分功能。如視圖轉換、投影轉換等。GLSL的著色器代碼分成2個部分：Vertex Shader（頂點著色器）和Fragment（片斷著色器），有時還會有Geometry Shader（幾何著色器）。負責運行頂點著色的是頂點著色器。它可以得到當前OpenGL 中的狀態，GLSL內置變量進行傳遞。

　　從本次測試結果分析，四款顯卡的表現都非常好。三維動畫制作及運行重點在于頂點坐標的變化以及頂點的著色計算。對線條的抗鋸齒能力以及內部窺伺等功能并沒有太高的要求。因此，對于lightware用戶，在選擇專業顯卡時可重點關注藍寶AMD的入門級或中端專業顯卡，比如藍寶FirePro W5000或藍寶FirePro W7000，不在于選貴，適用就好。

　　4)Maya場景測試

　　Maya是美國Autodesk公司出品的世界頂級的三維動畫軟件，應用對象是專業的影視廣告，角色動畫，電影特技等。Maya功能完善，工作靈活，易學易用，制作效率極高，渲染真實感極強，是電影級別的高端制作軟件。

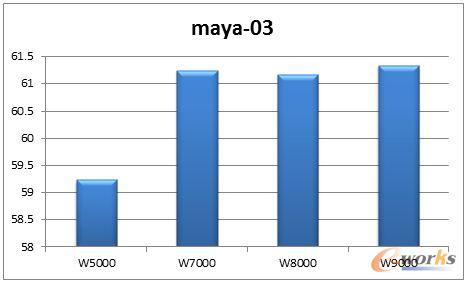

　　表7 Maya-03場景測試結果

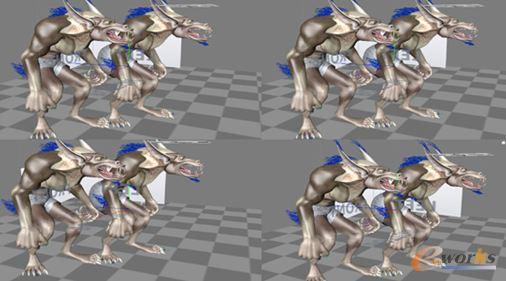

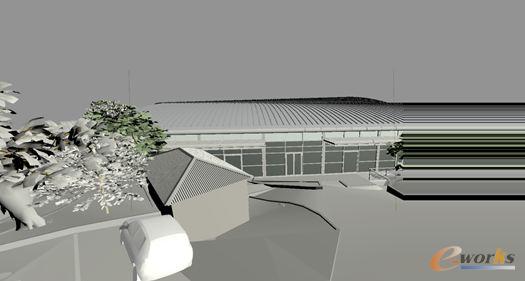

圖9 Maya-03測試場景截圖

　　Maya-03的測試場景片段選自于Maya 2009，共有11個場景片段，模型大小600萬頂點數到6600萬頂點數不等。由于是一款電影特效，影視廣告為主的三維動畫軟件，該軟件對色彩的渲染能力要求極高。因此，測試場景也重點考察的是顯卡的圖形圖像的紋理、材質以著色渲染等能力。

　　從本次測試結果分析，四款顯卡對場景的處理能力基本都在60FPS左右，而從模型大小看，600萬到6000萬定點數的模型體算比較大的模型。因此，e-works評測人員認為，新一代AMD專業圖形顯卡的性能表現已經完全超過了Maya軟件平臺對圖形圖像處理能力的性能要求。Maya平臺用戶選擇入門級 藍寶FirePro W5000專業顯卡就已經能很好的滿足需求。

　　5)Solidworks場景測試

　　SolidWorks為達索系統下的子公司，專門負責研發與銷售機械設計軟件的視窗產品。Solidworks軟件功能強大，組件繁多。 Solidworks有功能強大、易學易用和技術創新三大特點，這使得SolidWorks 成為領先的、主流的三維CAD解決方案。SolidWorks 能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks 不僅提供如此強大的功能，而且對每個工程師和設計者來說，操作簡單方便、易學易用。

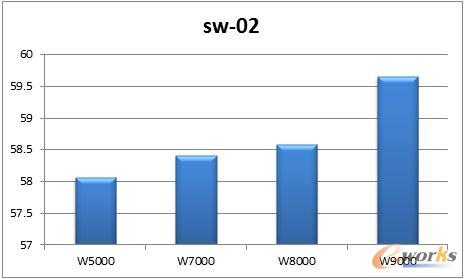

　　表8 Sw-02場景測試結果

圖10 Sw-02場景測試截圖

　　Sw-02測試場景片段選自與Solidworks 2004,共８個測試場景片段。Solidworks軟件是一款應用非常廣泛的機械設計軟件。由于通用性較廣，因此場景對于顯卡的性能考察也較為全面，基本涵蓋了如材質顏色、材質的貼圖、混色方式、預設的3D轉換方式等，頂點緩沖和VBO，以及模型渲染的全過程。

　　從本次測試的結果看，四款顯卡表現都相當不錯。值得強調的是，Solidworks軟件也包含用于CAE分析的模塊及功能，這部分功能對工作站平臺的性能要求較高。對于Solidworks用戶，如果只是做CAD設計，藍寶FirePro W5000和藍寶FirePro W7000足以能滿足需求；但如果是需要用到CAE分析模塊，用戶不妨考慮高端的藍寶FirePro W8000和藍寶FirePro W9000，因為這些高端專業顯卡有更強大的GPU計算能力和顯存容量，能更加從容的應對密集的圖形計算和分析需求。

　　6)Snx場景測試

　　UG NX是一個由西門子UGS PLM軟件開發，集CAD/CAE/CAM于一體的產品生命周期管理軟件。UGS NX支持產品開發的整個過程，從概念（CAID），到設計（CAD），到分析（CAE），到制造（CAM）的完整流程。UG NX 涵蓋了產品設計、制造和仿真的完整開發流程。NX 提供了完整的集成的流程自動化工具套件，使公司可以收集和重用產品及流程知識，從而促進使用企業最佳實踐。

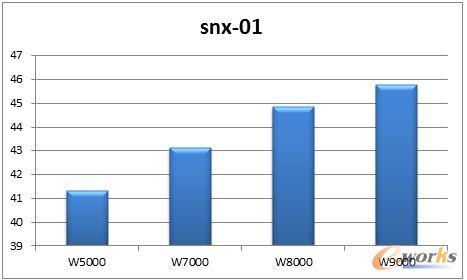

　　表9 snx-01場景測試結果

圖11 snx-01測試場景截圖

　　Snx-01的測試場景選自于NX 7，共13個測試場景片段。模型大小從1100萬到6200萬頂點數不等。本次測試場景的應用狀態變化貫穿于整個模型渲染的全過程，包括矩陣、材料、光線刻畫改變以及抗鋸齒等。

　　從本次測試結果分析，四款顯卡的測試成績均令人滿意。NX是一款大型軟件系統，是一款集CAD/CAE/CAM于一體的產品生命周期管理軟件，既能滿足一般中型企業的設計需求，也能滿足諸如航空航天這類行業的復雜設計需求。因此，對于NX平臺用戶，需要根據自身需求來選擇專業顯卡。

　　2.3DMark Vantage測試

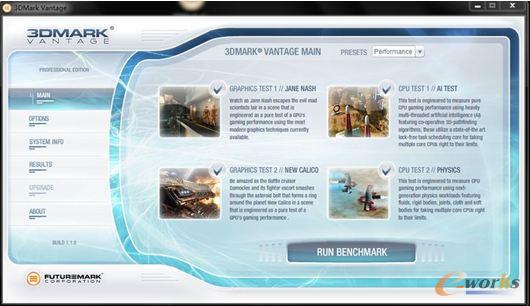

圖12 3DMark Vantage測試軟件

　　3DMark Vantage主測試包括Graphic Test和CPU Test兩部分，兩個測試部分都各自有兩個測試場景，其中Graphic Test包括其中包括Jane Nash、New Calico兩個場景，這兩項測試主要針對顯卡的3D性能，也就是3D圖形渲染性能。而CPU Test則包括AI和Physics兩個部分，分別測試處理器的AI運算和物理加速性能，對于從事三維設計的專業人員，除了需要強大的3D圖形渲染性能外，還需要處理器的大量參與才能完成，這其中就包括了AI運算、物理加速計算在內的各種應用。

　　表10 不同模式下計算權重

　　表10為不同測試模式下GPU與CPU的計算權重。3DMark Vantage的最終得分是會將Graphic Test和CPU Test兩個部分加起來處理。

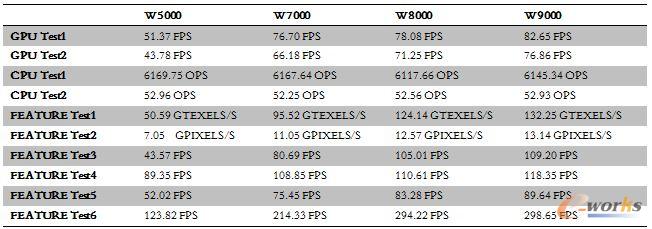

　　表11 3DMark Vantage測試結果

　　1)圖形性能測試得分計算方式

　　Graphic Test的測試得分將會是兩個測試場景的幀數(fps)與一個固定系數的乘積，具體的計算公式如下：

　　SGraphics=CGT1FGT1+CGT2FGT2

　　SGraphics是指GPU Score（顯卡測試成績）；CGT1是一個固定的系數，等于2500/14.4；FGT1是指在Graphic Test1:Jane Nash中的fps；CGT2是一個固定的系數，等于2500/14.9；FGT2是指在Graphic Test2:New Calico中的fps。

　　2)處理器測試性能得分計算方式

　　CPU Test的測試得分則與CPU每秒所能執行的操作數(ops，Operations per second)有關，最后的CPU Score（CPU測試成績）同樣要乘以一個系數，具體計算公式如下：

　　SCPU=CCPU1OCPU1+CCPU2OCPU2

　　SCPU是指CPU Score；CCPU1是一個固定的系數，等于2500/477.9；OCPU1是指在CPU Test1:AI中的ops；CCPU2是一個固定的系數，等于2500/12；OCPU2是指在CPU Test2:Physics中的ops。

　　3)總分計算方式

　　最后的得分計算方法則會由于測試模式的不同而有不同的計算系數，具體的計算公式如下：

　　S3Dmark=(WGraphics+WCPU)/[(WGraphics/SGraphics)+(WCPU/SCPU)]

　　從總分計算方式看，3DMark Vantage更注重對顯卡性能的測試，而不是處理器。隨著測試場景復雜度的提升，圖形性能所占據的比重越高，特別在Extreme模式下更是對顯卡極限性能的考驗。

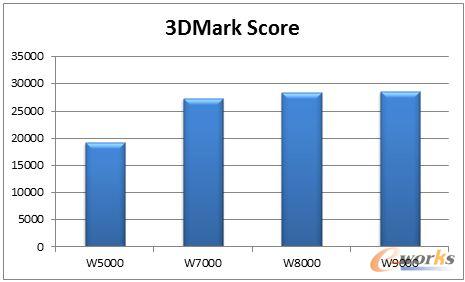

　　表12 3DMark總分

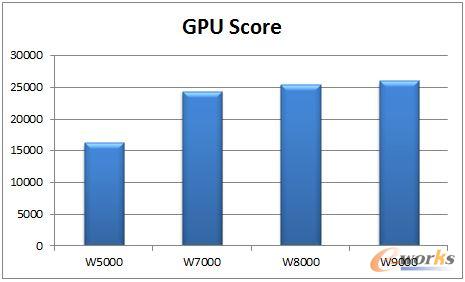

　　表13 GPU得分

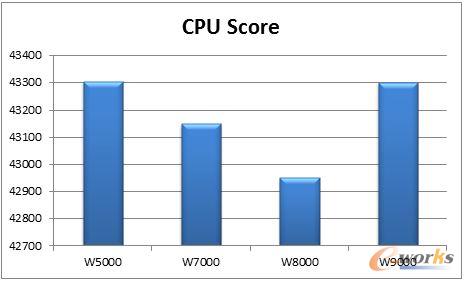

 　　表14CPU得分

　　從測試結果分析，除藍寶FirePro W5000專業顯卡之外，其它三款顯卡3DMark得分均在20000分以上，GPU得分情況與3DMark得分情況基本一致。3DMark 主要測試的是顯卡的DirectX10性能，考驗的也主要是顯卡的3D圖形處理能力。在GPU性能測試中，藍寶FirePro W7000、藍寶FirePro W8000和藍寶FirePro W9000三款顯卡的得分均在25000分左右，這個得分已經是相當不錯了。



　　四、應用測試

　　1.CREO應用測試

　　2012年，PTC推出了CREO2.0，這是PTC公司為替代Pro/ENGINEER Wildfire 野火版 5.0而推出的新產品。對于仍然使用Pro/ENGINEER Wildfire 野火版 5.0的用戶，新的CREO2.0在功能上有很大的改進。針對CREO2.0軟件， 藍寶 AMD FirePro顯卡團隊與 PTC 密切合作，堅持工程技術創新，為 CreoParametric 2.0 用戶創造最佳的工作流性能和工作效率。本次測試將就CREO2.0平臺上的 GPU硬件加速透明模式和OpenGL優化技術進行測試。

　　1）OIT基準測試

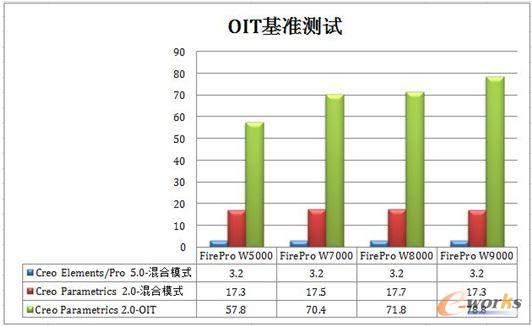

　　表15 OIT基準測試

　　藍寶FirePro專業顯卡可以利用GPU硬件加速透明模式（順序無關透明技術, OIT - Order IndependentTransparency），也只有藍寶FirePro專業顯卡才能夠在Creo Parametric 2.0打開此功能。OIT 使用了超快的 GPU 加速 OpenGL 指令，3D 幀率比 Creo Elements/Pro 5.0 提高了許多倍。

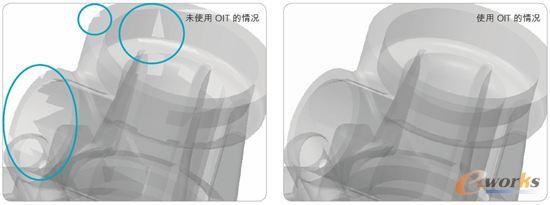

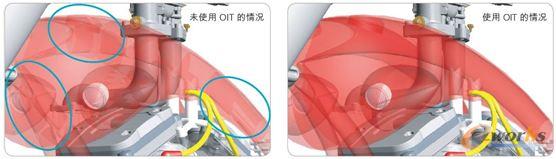

圖13 使用OIT功能對比

圖14使用OIT功能對比

　　圖13和圖14是打開OIT功能和不打開OIT功能的效果對比，對比可明顯的感受到開啟OIT功能給工程師設計帶來的良好效果體驗，修復經常在舊版的“混合模式”中因不精確的幾何圖形“景深排序”所引起的視覺缺陷現象，OIT使用精確至每個像素的渲染模式來繪制模型及其周圍幾何圖形，并保持用戶互動能力和視覺質量。

　　2）VBO基準測試

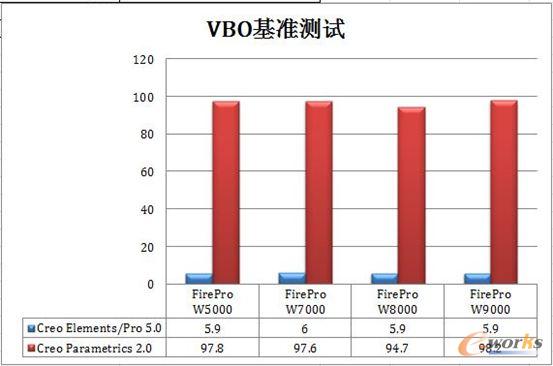

　　表16 VBO基準測試

　　AMD與 PTC 密切協作，開發出高級 OpenGL 優化技術（“頂點緩沖對象”，簡稱為 VBO–Vertex Buffer Object），極大地提高了 3D 幀率和 Creo2.0 用戶的互動能力。VBO應用優勢在于能通過將運行數據放入顯存而不是內存，從而加速數據的交互。這使得大的顯存空間及強大的GPU處理能力格外重要。從測試結果分析，通過與PTC的密切合作，在CREO 2.0平臺上的應用效率要大大優于Pro 5.0，最高達到了16倍的性能提升。

　　2.Solidworks應用測試

　　最新的藍寶AMD FirePro 顯卡專為高級 SolidWorks工作流和同步工程而設計，可通過復雜的渲染和模擬 (CAE) 進行 CAD 建模。顯卡驅動程序經過全面測試，專為 SolidWorks 2012 和 2013 版進行了優化和認證。它還具備一系列專為 SolidWorks 優化的特點，讓設計師和工程師能夠最大限度地發掘工作站的效率。

　　1）抗鋸齒功能確保設計的準確度

　　抗鋸齒功能是專業顯卡區別于消費顯卡的一個關鍵功能。在CAD應用設計過程中，線條邊緣的光滑至關重要，這影響到模型的設計效果以及工程師的使用感受和設計效率。AMD在新一代顯卡中融入的幾何加速技術能很好的優化這一功能。實時消除幾何圖形輪廓上的粗糙邊，不僅能提高視覺畫面的質量，而且還能極為準確地表示設計。

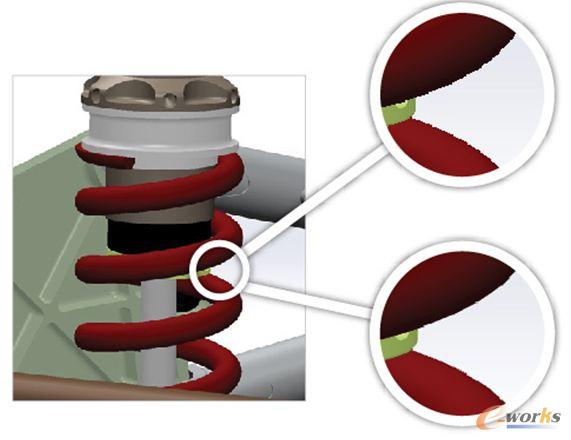

圖15　抗鋸齒功能對比(右上：未使用 右下：使用)

　　２）支持RealView的強大實時預覽功能

　　藍寶FirePro 釋放了 RealView的強大功能，SolidWorks2012 和 2013 通過 RealView 和 Ambient Occlusion 實時提供高級的陰影，深度和逼真度效果佳，不需要進行光線跟蹤渲染。

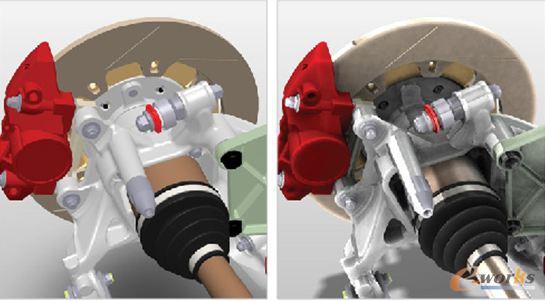

圖16　使用RealView效果對比（左：未使用 右：使用）

　　３）為CAE提供高級工作流支持

　　藍寶FirePro專業顯卡可加速完成仿真。在 OpenCL的支持下，藍寶FirePro專業顯卡可用于加速計算機輔助設計 (CAE) 軟件中原本由 CPU 執行的如有限元分析 (FAE) 等運算。例如，高端藍寶FirePro專業顯卡可縮短執行 DS Simulia 的 OpenCL版 Abaqus 中結構與多物理場耦合分析的時間。

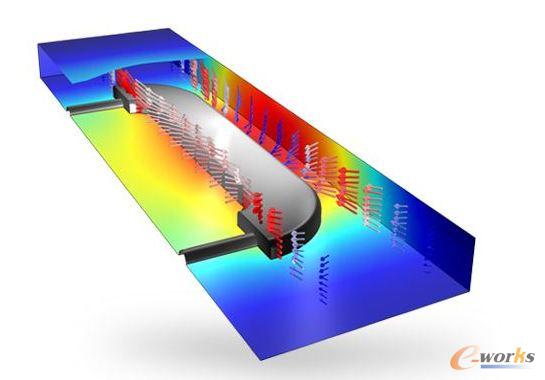

圖17 結構與多物理場耦合分析

　　3.NX應用測試

　　當今許多設計工程師都依賴 Siemens PLM Software 公司的 NX，這一軟件可為他們設計、操作、仿真和分析產品裝配提供專業的環境。在整個產品開發過程中，許多裝配具有數百甚至上千個部件，因此實時建立高質量的3D 模型是至關重要的。藍寶FirePro專業顯卡專為這一目的而設計和誕生，為了確保性能達到最高水平，西門子和 AMD 對它們進行了專業而又嚴苛的認證和測試。

　　1）真實著色功能（True Studio）

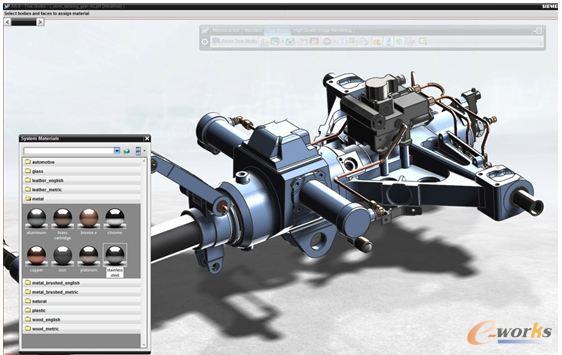

圖18 真實著色功能

　　NX 中的專業真實著色功能為工程師提供逼真的 3D 模型視圖，它“實時”應用復雜陰影和照明效果，無需費時的渲染過程。這有助于工程師們在產品開發早期階段分析和展示裝配的樣子。然而，以更高的逼真度查看大型裝配會給 GPU 造成極大的負荷，導致性能、交互性和應用響應度下降。不過，藍寶FirePro 顯卡配備優秀的幀緩沖顯存和先進的 GCN GPU 架構，它不僅可以提高 NX 建模環境中的視覺質量，而且模型交互性幾乎沒有任何損失。用戶從此不再需要在視覺逼真度和模型復雜性之間左右權衡，難以取舍。

　　２）Eyefinity寬域多屏技術

　　近年來，產品開發流程發生了翻天覆地的變化。在許多開發流程中，設計、仿真、數據管理和交互同時進行，因此使用多款應用軟件已經司空見慣。同樣讓人司空見慣的是，不同產品開發階段的設計工程師在設計小型零部件時需要從整體上查看產品裝配。這可以讓工程師更好地了解產品，從而有助于減少設計缺陷。

圖19　Eyefinity寬域多屏技術

　　藍寶AMD FirePro 專業卡支持 Eyefinity 寬域多屏技術，工程師們只需一張顯卡即可同時在三臺、四臺甚至六臺高分辨率顯示器上瀏覽多款應用軟件和查看產品裝配2�，F(xiàn)在，設計師可從 Teamcenter 將產品組件與它相關的設計方案輕松地組建起來，同時保持從整體上把握設計及其組件的完美性。

　　五、總結

　　隨著中國制造業轉型升級步伐的加快，中國制造企業的自主創新能力也正在逐步提升，而隨著市場競爭節奏的不斷加快，也驅使著制造企業必須縮短產品研發周期，加快新品推陳出新的力度，這使得制造企業對專業級圖形產品越來越依賴。為支撐這一進程中，藍寶科技將通過不斷革新技術，推出更具性價比的專業圖形顯卡來助力中國制造業的轉型升級。
