隨著單位信息化建設的不斷推進，信息系統經歷了分布式—區域集中—大集中的演進過程，目前正處于向完全大集中過渡的末期，在各分支機構數據分中心部署的信息系統數量銳減，絕大部分系統和數據向數據總中心集中，對數據總中心的運維工作提出了挑戰。該文針對數據總中心面臨的運維挑戰，在數據分中心虛擬化技術應用實踐的基礎上，研究通過應用虛擬化技術，緩解數據總中心運維壓力，提升運維工作水平。
1 科技運維現狀
1.1 數據總中心現狀
數據總中心系統部署采用單一的物理部署模式，即一個應用占據一個獨立的PC服務器，PC服務器資源利用率普遍較低，60％以上的PC服務器CPU資源平均利用率低于30％，內存利用率低于50％。隨著大集中系統建設的推進，數據總中心的服務器數量劇增，對總中心機房的空間和電力形成巨大壓力，影響總中心的可擴展性，同時在當前總中心人員編制限制下，對總中心的運維也形成巨大挑戰。
1.2 分支機構數據分中心現狀
數據分中心由于主要為本轄區分支機構即銀行機構提供服務，幾乎所有的PC服務器資源利用率都極低。在當前系統大集中建設趨勢下，信息化建設偏重于總中心，分中心系統和服務器數量不斷減少，運維壓力也在減輕，數據分中心科技工作面臨著轉型，同時硬件老化，部分PC 服務器運行超過5～10年，大部分電子器件已經嚴重老化，處在“超期服役”狀態。如果整體更換新服務器，一方面部分應用系統是基于SCO UNIX系統開發的，SCO UNIX 不支持新型號的服務器，使得這部分服務器的日常維修、更換備件非常困難；另一方面在當前數據大集中下，數據分中心投入有限，無法應對快速變化的業務需求。
總之，隨著信息化建設的推進，系統逐漸實現了大集中部署，對數據總中心的承載能力和運維工作都提出了挑戰。
2 虛擬化技術
虛擬化技術出現于20世紀60年代，旨在解決當時大型機硬件利用率問題。隨著信息技術的發展和虛擬化應用的深入，虛擬化技術廣泛用于整合IT基礎設施和優化業務管理，已是是當前IT行業應用非常廣泛的信息技術，它通過將傳統物理資源抽象成邏輯資源，讓1臺服務器可以同時作為多臺邏輯上隔離的虛擬服務器，將CPU、內存、磁盤、I/O等硬件資源池化，屏蔽掉傳統方式下，用戶部署應用時需要考慮的物理硬件資源屬性,而是更著重于應用真正使用到的邏輯資源，如CPU主頻Hz，內存大小等，實現物理資源統一動態管理。通過服務器虛擬化不僅可以整合現有硬件資源，提高信息安全水平，同時降低數據中心的運行和維護成本。
虛擬化的主要特點包括:
1)封閉。虛擬單元的所有的環境被存放在一個單獨的文件中，為應用展現的是標準化的虛擬硬件,保證兼容性;整個磁盤分區被存儲為一個文件，易于備份，轉移和拷貝。
2)隔離。虛擬化能夠提供理想化的物理機，每個虛擬機互相隔離；數據不會在虛擬機之間泄露；應用只能在配置好的網絡連接上進行通訊。
3)分區。大型的，擴展能力強的硬件能夠被用來作為多臺獨立的服務器使用；在一個單獨的物理系統上可以運行多個操作系統和應用；計算資源可以被放置在資源池中，并能夠被有效的控制[3]。
3 虛擬化技術在數據分中心的應用實踐
針對數據分中心服務器老化、應用陳舊及資源利用率低的問題，單位實施了數據分中心的虛擬化改造，以改進分中心運維工作。虛擬化技術采用業界較為成熟和完善的VMware vSphere服務器虛擬化平臺。
3.1 總體設計
1）共享存儲選型。VMware vSphere平臺Vmotion、HA功能的實現依賴于共享存儲的支持，即虛擬機文件不存儲在服務器的本地硬盤，而是存儲在與所有服務器相連的共享存儲上。為保證共享存儲的穩定性、磁盤響應的及時性及存儲吞吐效率，本方案采用光纖通道存儲設備華為S2600，及博科光纖交換機搭建SAN網。
2）ESX服務器選型。①服務器數量。目前分中心有各型PC服務器11臺，其中4臺為備機，都為運行時間超過5～10年的老舊服務器。新建虛擬機運行平臺至少要能承載目前的7臺生產機。由于服務器新舊機型性能差異非常大，且多數業務系統在舊服務器上的平均資源利用率低于30％，經測算當前一臺高性能PC服務器就可承載以上業務。同時，為保障關鍵業務系統，分中心采取2備1的部署方式，兩臺配置較低的R630（CPU4×4核，2.4GHz，16G內存）分別部署兩個關鍵業務系統虛擬機，其余5個虛擬機部署在一臺高配的HP DL580（CPU為4×4核，2.4GHz，64G內存），三臺ESX server形成互備，保障平臺的高可用性。②網絡。分中心業務系統中有部署在內網上的和DMZ區的。三臺ESX server全部配置雙網卡，一個連接內部局域網，另一個則接入DMZ區。所有虛擬機在三臺ESX server上自由遷移，而不受網絡連接區域影響。③CPU。為使三臺ESX server上虛擬機可自由遷移且不受指令兼容性影響以及應用Virtual SMP技術為關鍵業務系統提供支持，CPU統一采用Intel Xeon E7440四核處理器。
3）vCenter部署。為使分中心改造后運維的一致性，vCenter部署并未采用傳統的物理機部署方式，而是也采取虛擬機的方式進行部署。經過虛擬化改造后，分中心的所有PC服務器全部遷移到了虛擬化平臺上。實施架構如圖1所示。

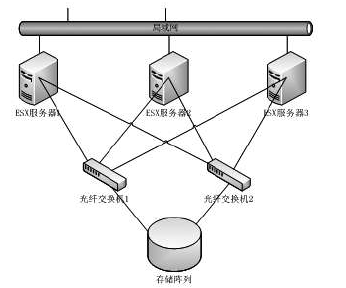

圖1 數據分中心虛擬化實施架構
3.2 主要應用的虛擬化技術
1）隔離軟硬件，兼容舊系統
虛擬化技術通過對實際硬件資源的虛擬化構建邏輯資源池，屏蔽實際硬件差異，所有資源都虛擬成標準的邏輯設備。虛擬機作為一個文件存儲在虛擬化系統中，運行在邏輯資源池中，有效解決了軟硬件間的兼容性問題，老舊的SCO unix也可以安裝到虛擬機中，舊系統的服務器升級得到了有效解決。
2）Vmotion 技術
在SAN網的基礎上，數據分中心應用了Vmotion技術，能夠?qū)⒄谶\(yùn)行的虛擬機從一臺物理服務器瞬間遷移到另一臺服務器，
實現零停機時間而且不中斷用戶操作的高可用性要求，改變了之前需停機維護的情況，保障業務的連續性。
3）高可用集群技術HA
服務器隨時可能會發生網絡故障、硬件故障、軟件故障，對系統的可用性造成影響。數據分中心將三臺ESX server配置成一個高可用集群，來保障企業級應用的微間斷運行。利用VMware High Availability (簡稱HA)技術，可實現物理機故障的自動切換。ESX 主機之間相互發送心跳信號來確定相互之間的連通性和運行狀態。當某臺ESX 主機A沒有收到主機B的信號時，則判斷主機B發生了軟硬件故障或者網絡故障。在這種情況下，系統將會自動解除對主機B上虛擬機的VMDK 文件解除鎖定，原本在主機B上運行的虛擬機就會被自動遷移到其他主機上運行。通過HA技術的應用，系統故障恢復時間從之前的2小時（主備機切換）提升到現在的1分30秒，并且恢復過程中的數據丟失狀況也大為改觀。
3.3 實施效果
1）提升服務器利用率。虛擬化技術在數據分中心的應用，大幅提升了服務器的利用率，從原來的10％提升到80％，服務器數量減少了70％，不但緩解了數據分中心的負載壓力，增強了數據分中心的負載彈性，而且硬件設備運維工作量。
2）實現了軟硬件運維分離。虛擬化技術隔離了軟件應用的運行環境與硬件的直接聯系，改變了原來應用與硬件緊密結合情況下，應用部署難、服務器監控不方便，硬件維護升級對軟件應用影響很大的局面。虛擬服務器運行在標準的邏輯資源池中，通過vCenter能夠容易地進行服務器監控，對虛擬機的監控就相當于原來對硬件服務器的監控，簡化了服務器的管理。硬件的維護升級只是對資源池進行了調整，并不會直接影響到虛擬機及其上運行的軟件應用。并且服務器的部署與下線只是對資源池資源的占用與釋放，業務系統部署快速，能迅速滿足業務部門提出的應用需求。
3）提高了系統的可用性和可靠性。Vmotion技術的應用實現了應用的零停機維護，HA技術實現ESX主機硬件故障的快速、自主恢復，系統的可用性和可靠性大為提高，大幅減少了硬件維護及硬件故障所占用的運維工作量。
4 應用虛擬化技術提升運維工作研究
為緩解數據總中心運維壓力，提升運維工作水平，在數據分中心虛擬化實踐的基礎上，該文研究了應用虛擬化技術對數據總中心進行重構的探討，設計虛擬化實施架構如圖2所示。

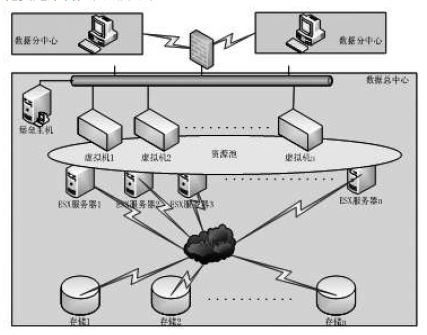

圖2 數據總中心虛擬化實施架構
1）構建虛擬資源池
通過虛擬化技術在數據總中心的應用，將總中心所有計算能力和存儲能力全部虛擬化為一個巨大的資源池，各應用依據資源需求情況在虛擬資源池中分配資源，可有效避免單一物理部署模式造成的資源浪費，預計將能使總中心的資源利用率提升1倍，有效增強數據總中心的承載能力。同時，虛擬化技術隔離了實際物理硬件與虛擬資源間的直接聯系，實現了軟硬件運維分離，硬件運維與虛擬服務器之間互不影響，應用維護只考慮資源的占用，而不再考慮物理服務器，促進運維專業化。虛擬資源池的構建，HA、Vmotion技術的應用提高了系統的可用性和可靠性，運維工作壓力進一步減輕。
2）集中部署
在大集中背景下，信息化建設重點在數據總中心，而在數據分中心的投入銳減，數據分中心對本地應用靈活部署的支持力度日益減弱，卻依舊占用大量運維資源和科技力量�？傊行奶摂M資源池的建成，使得總中心有能力承載數據分中心的應用。數據分中心系統可集中部署在總中心虛擬資源池中，總中心進行專業、高效的硬件運維，分中心科技專注于應用維護，可以有效提高運維工作效率和整個系統資源利用效率，節能減排，更重要的是解放了分中心大量科技力量。
3 定義數據庫描述文件DB Profile 的操作步驟
說明：為數據源“jwsou”創建一個名字為“jwfile”的DB Profile。
1）在PB集成環境中用鼠標單擊工具欄的DB Profile圖標按鈕，打開Database Profile對話框。
2）用鼠標右擊ODB ODBC 節點，在彈出的快捷菜單中選擇New Profile命令，打開DataBase Profile Setup 對話框。
3）選擇Conrcenection選項卡，在Profile Name文本框中輸入Profile 的名稱“jwfile”。
4）在Data Source 下拉列表框中選擇對應的ODBC數據源——“jwsou”。
5）在Use ID文本框中輸入登錄數據庫的用戶名（默認值）：DBA。
6）在Password 文本框中輸入密碼（默認值）：sql。
7）選擇DataBase Profile Setup-ODBC 對話框中的Preview選項卡，單擊Test Connection按鈕，出現對話框，若顯示“Connection
successful”信息，則表示Profile“jwfile”創建成功。
8）單擊“確定”按鈕，關閉對話框，單擊DataBase Profile Setup對話框的OK按鈕，返回?cái)?shù)據庫畫板。
9）在數據庫畫板中選擇“jwfile”并右擊鼠標，在彈出的快捷菜單中選擇Connect菜單子項，若“jwfile”前出現對號圖標，則數據庫
連接成功。
以上命令均在不同機器上測試成功。
