前面文章中談到惠普工程桌面云其實只是惠普融合桌面虛擬化解決方案在制造業的落地應用。惠普工程桌面云主要針對以CAD和CAE為代表的工程設計和專業設計用戶，但除這些針對專業圖形設計應用外，惠普融合桌面虛擬化解決方案還適用于其他環境下的應用，比如文字應用、辦公應用和多媒體應用等。本文將重點介紹惠普融合桌面虛擬化解決方案的技術特點、應用場景及給企業帶來的價值。

一、惠普融合桌面虛擬化平臺

    惠普融合桌面虛擬化解決方案利用虛擬化和云計算技術，將惠普的刀片服務器、刀片工作站、刀片存儲以及虛擬網絡模塊整合為一個統一的桌面虛擬化平臺，通過管理軟件實現對資源池的有效管理和調配，充分發揮出桌面虛擬化對于企業的應用價值。

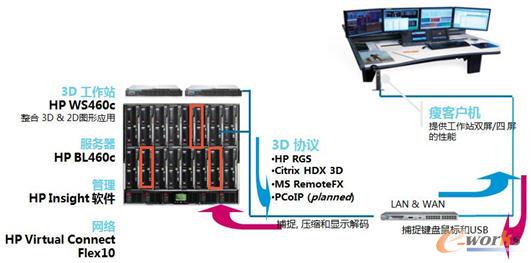

圖1 惠普融合桌面虛擬化

    如圖1所示，惠普融合桌面虛擬化解決方案由惠普刀片工作站、惠普刀片服務器、惠普Insight軟件、惠普Virtual Connect Flex10網絡模塊以及惠普刀片及想等軟硬件系統組成，惠普刀片服務器和惠普刀片工作站都可以放置到惠普C7000刀片機箱中，惠普Virtual Connect Flex10是插在惠普C7000機箱的背板上的一個半寬網絡模塊，自G7系列服務器之后，惠普都在其刀片服務器主板上集成了Flex-10網卡，有了Virtual Connect Flex-10網絡模塊和Flex-10網卡之后，不僅虛擬主機的帶寬大大提高，而且還可以根據實際情況按需安排帶寬，同時兼顧到物理鏈路、物理板塊和模塊的冗余�；萜誌nsight軟件實現對平臺的資源的統一管理和調度，惠普Insight軟件經過專門的設計，可與惠普的刀片系統相集成，與操作系統和虛擬化平臺實現無縫的協同工作，遠程管理很分配虛擬化資源。

    為保證數據在有限的帶寬環境中高效傳輸，提升用戶的使用體驗，惠普融合桌面虛擬化平臺采用了包括HP RGS、Citrix HDX 3D、MS RemoteFX以及PCoIP在內的3D協議，通過部署在內網以及外網中的交換機來捕獲遠程瘦客戶端的鼠標及鍵盤動作，進而實現數據的雙向互動。另外，惠普瘦客戶機能提供雙屏甚至四屏同時顯示，這種應用場景特別適用于金融、專業設計、醫療等領域。

二、惠普融合桌面虛擬化平臺的四種應用模式

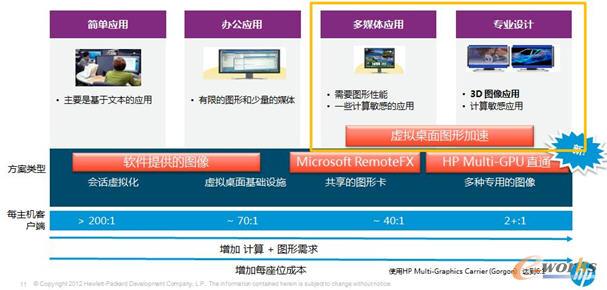

圖2　惠普融合虛擬桌面虛擬化適用場景

    惠普融合桌面虛擬化解決方案包含四種常用的應用場景，即基于文本的應用、有限圖形和少量的媒體辦公應用、有一定圖形性能需求的多媒體應用和面向?qū)�業設計的3D圖形應用。其中，簡單文本應用支持的客戶端數量大于200個，即一臺刀片服務器能同時滿足超200個終端用戶的文本應用需求。辦公應用可支持70終端用戶，多媒體應用可支持40個終端用戶，而專業設計根據復雜度，至少可以支持2個以上的用戶同時使用。從圖2知道，惠普針對不同的應用場景采用了不同的方案類型，包括會話虛擬化、虛擬桌面基礎設施、共享的圖形卡和多種專用的圖像。下面就這幾種方案類型進行逐一介紹。

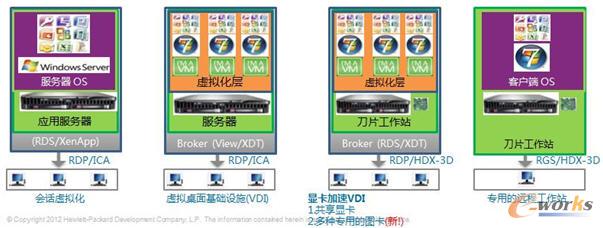

圖3　惠普融合桌面虛擬化解決方案

    1.基于文本的簡單應用

    簡單文本應用采用了會話虛擬化技術，惠普公司利用Windows Server服務器操作系統中自帶的虛擬化功能，實現了這種基于文本的虛擬化應用模式。這種應用模式適用于以文本為主的辦公應用，比如文檔編輯、電子表格應用以及郵件服務等。用戶通過瘦客戶端接入到遠端的應用服務器，以RDP/ICA協議保證文本信息的傳輸，這種場景中的服務器并沒有利用到虛擬化技術。

    優勢：這種模式部署簡單，支持的終端數量可達到200個以上，如果按照傳統的應用模式，重新購買200臺PC或移動終端將是一筆很大的投入。因此，采用會話虛擬化這種應用模式能極大的降低企業的IT投入成本。

    2.有限圖形和少量媒體的辦公應用

    與前面一種應用方式相比，虛擬桌面基礎設施應用能支持有限的圖形和少量的媒體，因此在性能需求上要高于簡單文本應用，而且采用了虛擬化技術。通過構建虛擬化層，使得一臺服務器能同時被多人利用，大大提升了服務器資源利用率。

    優勢：這種方式能很好的滿足企業的日常辦公需求，通過虛擬化服務器資源，使得服務器資源得到充分應用，大大提升了服務器資源利用率。同時，這種方式簡化了對于終端的管理，使得企業能統一對系統進行更新和維護。

    3.需要一定圖形顯示能力的多媒體應用

    顯卡加速VDI模式目前能提供兩種不同的應用。第一種方式是通過GPU虛擬化技術讓多用戶共享同一個顯卡；第二種方式是在諸如高清視頻播放、3D應用程序互動以及快速響應Google地圖這類應用中起到加速效果。這種模式能將圖形計算任務從CPU轉移到虛擬化的GPU環境中來，從而加速應用效果。

    優勢：通過構建虛擬化層讓多用戶共享同一塊顯卡，提升了資源利用率并降低了硬件投入成本。另一方面，通過將部分圖形計算任務從CPU轉移到虛擬化的GPU環境中來，提升了用戶的使用體驗。

    4.3D專業設計

    3D專業設計包括以CAD和CAE為代表的專業級設計應用，3D專業應用涵蓋了惠普工程桌面云中談到的3種應用模式，比如用戶可以在單臺惠普刀片工作站上插入多塊專業顯卡，每一塊專業顯卡都會對應著一個用戶，但這些顯卡是共享同一臺刀片工作站資源，用戶惠普瘦客戶端遠程接入。

    優勢：專用的遠程圖形工作站首先是解決的數據安全問題，其次是讓多塊顯卡共享同一臺刀片工作站資源，充分發揮了工作站的潛能，不但降低了硬件投入成本，而且能實現對移動終端的支持，實現遠程協同設計。

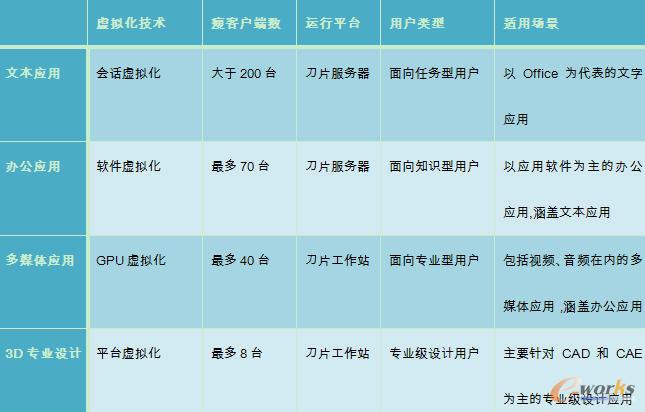

表1惠普融合桌面虛擬化平臺的四種應用模式對比

三、惠普融合桌面虛擬化平臺的特點及價值

    惠普融合桌面虛擬化解決方案是惠普為幫助企業應對云時代的挑戰而推出的。隨著虛擬化和云計算的發展，企業傳統的IT架構及業務應用模式正在發生深刻的轉變。IT系統由邏輯架構變成虛擬架構，軟件平臺有單機模式向在線應用模式轉變，數據由本地轉向云端，各種IT資源可是實現遠程的在線交付，從日常辦公到研發設計，甚至到生產加工系統都在云化，桌面虛擬化作為當前云應用的一種典型模式，也越來越受到企業的青睞�；萜杖诤献烂嫣摂M化平臺作為一種融合了刀片工作站、刀片服務器和刀片存儲的全刀片化平臺桌面虛擬化平臺，充分體現了未來的桌面虛擬化應用的發展趨勢。

    1.目前業界唯一的刀片級桌面虛擬化平臺

    惠普融合桌面虛擬化平臺采用了惠普全系列刀片產品，包括惠普刀片服務器、惠普刀片工作站和惠普刀片存儲，惠普是目前業界唯一一家提供融合刀片虛擬化平臺的廠商，刀片系統的優勢首先在于對空間的占用要求很低，其次是能極大的提升能耗比，降低服務器等系統對于能源的消耗，而且配合惠普C7000刀片機箱，惠普的刀片系統部署非常簡單，模塊化結構簡化了企業對于刀片系統的管理。

    2.目前唯一融合了圖形應用與高性能計算的桌面虛擬化平臺

    融合主要體現在對工作站、服務器和存儲資源的統一調度和管理，特別是服務器和工作站資源的融合。目前，絕大部分桌面虛擬化平臺的底層硬件都是服務器為支撐，也有一部分以工作站為支撐，但這類應用主要定位在企業的研發設計部門，以CAD和CAE應用為主�；萜杖诤献烂嫣摂M化平臺融合了這兩種優勢，以服務器和工作站為支撐，即能滿足諸如科研計算、金融、能源電力、地理信息、鐵路調度等高性能計算應用需求，也能滿足諸如計算機輔助設計、工程設計與制造、數字內容創建以及醫療影像等專業級圖形應用需求。同時，惠普融合桌面虛擬化平臺能自動判斷用戶需求，按照用戶的需求類型分配相應的服務器或工作站資源，智能化的管理系統極大的提升了系統資源的利用率。

    3.目前唯一同時實現了GPU虛擬化的桌面虛擬化平臺

    惠普刀片系統不僅實現了CPU的虛擬化，還實現了GPU級虛擬化，使得單個顯卡能支撐多個用戶同時使用，惠普刀片系統在GPU上構建了專門的hyperisor虛擬化層，使得多個虛擬機供用同一塊顯卡資源，極大的提升了顯卡和刀片系統的資源利用效率。另一方面，惠普融合刀片系統還能實現在單臺刀片系統上安裝多張顯卡，使得每張顯卡能單獨供一個用戶使用，這種模式主要針對有著高性能應用需求的專業設計應用。但不管是那種應用模式，這種共享硬件資源的模式都能極大的提升系統資源的利用率，降低企業的IT投入成本。
