1、智能光網絡的優點

　　近年來，光傳輸網的發展越來越快，網絡需要承載更大的數據量，數據類型也從語音向IP數據轉換。這會導致網絡構建越來越復雜，機房空間越來越緊張，運維人員操作更多更復雜，增加運維成本。

　　ITU.T于2000年提出了智能光網絡(ASON)G.8080建議，目的是為了讓光網絡資源更靈活，合理利用光纜網絡，減少運維成本。ITU-T對ASON的定義是：通過能夠自動發現動態連接建立功能的分布式控制平面，在光傳輸網上實現動態的、基于信令和策略驅動控制的網絡。

　　ASON擁有如下的優點：

　　(1)基于流量工程(Trafic Engineering)，可以根據網絡中資源分布、占用情況，動態分配連接。

　　在應用ASON之前，建立一條電路，必須在網管或者其他操作終端上，針對電路的路由和可用資源進行手工分配。在業務較多的時候，操作速度必然跟不上客戶要求，特別是有一些特別要求的電路。在ASON的幫助下，建立電路的工作由控制平面(Control Plane)自動完成，只需要操作人員發起連接，控制平面自動完成路由選擇、建立連接，并可以根據電路的各種參數，建立出各種滿足客戶要求的電路。網絡資源管理更優化，建立過程簡單便捷。

　　(2)具有多種保護機制，在網絡某些連接、節點出現故障時，可以最大程度保證其余業務不受影響。

　　傳統的SDH、WDM網絡的保護機制，大多是基于環網保護，需要多占用網絡資源來提供保護，并且無法從多次網絡故障中恢復業務。

　　ASON網絡提供多種不同的保護機制，可以通過自動重路由功能，不需要占用更多的資源，只要空閑資源許可，就可以讓電路能夠從多次網絡故障中恢復。ASON給運營商帶來了更強健的網絡，為客戶帶來更有保障的服務。

　　(3)有多種網絡參數，可以實現光虛擬專網、共享風險組(SRLG)，光路連接的開銷Cost和延遲Latency等連接管理參數，可以在網絡中建立帶特定需求的專用連接，滿足各種需求。ASON的資源分類、SRLG等參數，可以讓運營商在網絡中劃分出光虛擬專網，讓業務在特定范圍里路由，或者避開一些不希望通過的鏈路、節點。

　　(4)升級方便，保護運營商的投資。

　　經過10年的發展，現在在各大網絡設備廠商的產品中都有支持ASON的產品，有些是全新的產品，有些則是通過軟、硬件升級來實現，不需要大幅度改變原先的網絡結構和傳輸設備，可以最大限度保留客戶網絡原先的投資。

　　在網絡擴容中，ASON提供的自動發現技術可以自動發現網絡中新添加的相鄰節點、端口，經過培訓的操作人員可以很方便的對新加節點和資源進行配置和使用。

　　(5)使用統一的接口標準和協議，保證設備之間的互聯互通性。

　　ASON的接口由光互聯論壇(OIF)制定，各大廠商都遵循OIF制定的內部網絡接口INNI、外部網絡接口ENNI和用戶網絡接口UNI等接口，使得設備之間的互聯互通有了保證，也使運營商之間的網絡互聯互通也越來越方便。

　　由于ASON的這些優點，現在國內外許多運營商都部署了ASON網絡。隨著ASON技術越來越成熟，ASON的應用也必然越來越普遍。

　　2、企業專網部署ASON的方式

　　企業專網和電信運營商的網絡不同，需要先滿足業務的安全性，然后才是操作維護簡便。各個企業根據自己網絡情況和需求，考慮ASON網絡的部署方式�？梢允切陆ˋSON網絡，也可以是現有網絡升級到ASON。由于非電信運營商的企業很難自己建設新的光纜線路，大多采用租用光纜或者地下管道的方式來建設新的光網絡，所以特別需要考慮光纜線路布設的路由和困難度

　　2.1新建ASON網絡

　　對于一個新建ASON網絡來說，越多的光路連接能提供越高的安全性，越能發揮自動重路由的特性。但是，設計光路連接也需要結合實際情況來看，盡量減少布設光纜的難度，以便于施工和維護。ASON保護可與傳統傳輸網的保護方式結合，共同提供保護。

　　在配置網絡參數時，根據光纜的布設方式，可以考慮部署ASON網絡時，把SRLG、cost和latency等一些網絡配置計算在內。

　　對相同路由較長的光纜段來說，它們中斷的風險是大致相同的，所以可以把它們計算在SRLG內，在建立電路尋找路由時，會盡量避開這些光方向，讓平時運行的業務中斷幾率最低。但是在極端情況下，即網絡其余資源不足以恢復業務時，又能夠利用這些資源來恢復網絡上運行的業務。

　　根據光纜段的長度以及質量，配置cost和latency等參數，以便系統計算路由時綜合考慮，業務可以得到最優化的路由。

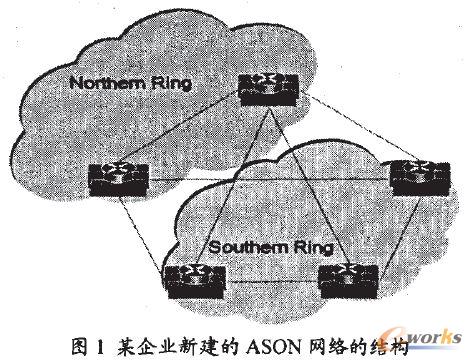

　　圖1是某企業新建的ASON網絡。企業建設該ASON網絡的目的是將城南、城北兩個環連接起來，負擔跨環業務。光纖資源使用原有網絡中的光纖，經過跳接來連接各個節點。為了體現ASON的自動重路由功能，這個網絡建設成Full Mesh網絡，能提供最大程度的安全保障。

　　由于原先2個SDH環網是伴隨城市發展先后建設的，2個網絡之間的互聯帶寬比較低，而且互聯的連接比較少，一旦發生故障，所有互聯的業務都將中斷，隨著業務量的增長，原本的網絡已經越來越不能滿足帶寬和安全性的要求。該企業建設ASON網絡后，不論是互聯帶寬還是安全性都有顯著改善，可以承載更大的業務量。

　　由于該企業在當?shù)赜休^多光纖資源，所以組網時可以采用Full Mesh方式搭建網絡，提供最大的連接冗余。建設了該ASON網絡以后，南北環互聯的業務穿越整個城市時，即使是光纜意外斷裂、維護操作，也不必擔心業務中斷。使用一段時間以后，該企業正在考慮當城南城北兩個網絡設備到達使用年限以后，替換成支持ASON 功能的新設備，逐步升級到ASON網絡。

　　2.2升級到ASON網絡

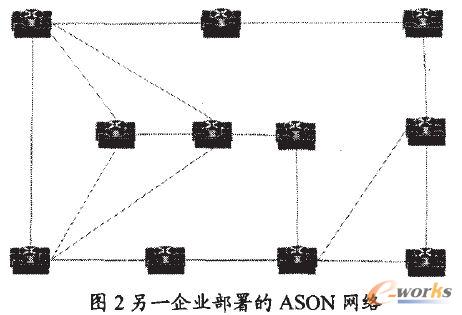

　　某企業需要部署ASON網絡，但是由于種種限制，沒有辦法在現有傳輸網絡中新建一張ASON網絡。聯系設備供應商以后，可以在現網運行設備上，通過升級硬件和軟件來提供ASON功能。

　　由于是現網運行設備，所以原有光路連接沒有辦法進行調整連接方向和容量，基本還是呈環形，但是可以通過增加幾個光方向來增加網絡連接的冗余，保證自動重路由時有更多的資源可用。

　　在升級和進行配置調試時，應預先安排操作步驟和時間節點。對于可能發生的故障或者意外情況，先建立應急預案，先對運行設備進行數據備份，并準備好備用的板卡、工具、相關人員與車輛，以便及時到故障站點現場處理。

　　經過該工程后，該網絡擁有多種業務保護方式，操作更加簡便。使用一段時間后，該企業認為ASON網絡更安全可靠，投入小回報大，并且現網設各中大部分設備都可以通過升級軟硬件方式部署ASON網絡，正考慮在更大范圍內部署ASON網絡。

　　2.3骨干網和城域網重疊

　　有時候企業根據發展的需要，要求建設省一級骨干網絡，并且可能與城域網部分重疊。如果在重疊的節點上安裝2套設備，分別屬于2個網絡來管理，是比較浪費的。

　　如果利用ASON中資源分類或光虛擬子網的功能，可以在一套設備上劃分出多個光虛擬專網或者虛擬節點，就可以為不同的網絡服務，相互不影響。現在各大設備商提供的設備都支持將各個功能板卡劃分到不同的虛擬節點中，有些甚至能夠支持將同一板卡上的不同光口劃分到不同的虛擬節點中，在單套設備交換容量足夠的情況下，采用這樣的方式可以大大節約投資，簡化管理。設備管理可以交給高一級網管中心管理，通過ENNI接口與城域網設備對接，城域網和省級網可以建立獨立的電路，不會占用對方的資源。

　　通過ASON標準中定義的ENNI接口，可以將多個ASON網絡互聯，而且可以建立穿越多個網絡的電路，為擁有較大網絡的企業提供了便利。建立電路變得無比簡單，遇到網絡故障，業務自動重路由恢復。

　　3、ASON與OTN的結合

　　現在傳輸網已經逐步從SDH轉向WDM 網絡，下一步方向則是從WDM 走向ASON和光傳送網OTN。

　　在傳統的SDH傳輸網中，偏重于電層處理；而WDM 網絡則偏重于光層。如果要傳輸以太網等業務，必須用GFP封裝到SDH幀中，設備中必須加上處理以太網數據的板卡，再由光板輸出至光纜傳輸。如果要傳輸其他信號格式，就必須增加相應的板卡。對于越來越多的業務類型和越來越大的容量需求，一味增加板卡的做法不論是可靠性還是成本都不是最佳方案。

　　OTN(G.709)對電層和光層有完整的體系結構，將常見的多種格式，根據不同速率映射到統一的傳輸單元(ODUk)中，然后再進行交叉和傳輸，不必針對各種業務增加專用板卡。如果將OTN與ASON結合，讓OTN的業務也由控制平面自動建立、管理，對于企業專網中多種類型的業務的傳輸也變得更加方便。

　　在OTN傳輸網絡中應用ASON會讓用戶的網絡更強健，并覆蓋了常用的用戶信號格式，節省投資。采用WDM 的ROADM 可重構光分插復用器加上ODUk交換節點來組成ASON的核心傳輸部分，既能滿足帶寬需求，又能靈活調配網絡資源。

　　現網運行的傳輸設備大多數都是SDH/SONET傳輸設備，如果在新建ASON網絡的時候，就考慮使用DWDM+OTN傳輸設備作為核心網傳輸、交換設備，既能為整個傳輸網以后平滑升級到OTN網絡更方便，又能保證新網絡和現網的SDH設備互聯互通，正常工作。

　　4、結束語

　　ASON的出現給光傳輸網帶來了深刻的改變，雖然已經問世了10多年，仍然在逐步發展和成熟中。國內光傳輸網應用廣泛，運營商和企業客戶對于ASON帶來的安全性和操作簡便性非常感興趣，但是真正應用ASON的網絡卻是不多，技術不夠成熟以及互聯互通的問題是運營商和企業客戶望而卻步的重要原因。相信隨著ASON技術的逐步發展和完善，越來越多的運營商會選擇ASON技術來構建光傳輸網，前景大好。但是由于現有網絡中大部分為舊設備，不支持ASON功能，所以在設計ASON網絡時，要考慮這些設備如何與ASON網絡連接，網管系統上如何管理，在建立電路時候，手動建立的交叉連接和自動建立的電路之間怎么聯系，整條端到端的電路怎么管理。在網絡逐步發展和升級的過程中，類似的問題始終會困擾運營商。

　　根據每個企業專網，每個網絡的特點，在部署ASON網絡時需要考慮的重點和具體設計細節都會不同。本文只是簡單地介紹下幾種設計思路，在具體的實現過程中需要和運營商良好地溝通，盡量針對需求來優化設計網絡。相信若干年之后，每個運營商都會采用ASON技術來構建自己的核心傳輸網。
