一、案例一：液壓閥塊及其裝配

    Inventor自帶的iLogic教程中，有一個液壓閥塊（Manifold Block）的例子，很好地詮釋了iLogic的能力和具體應用的方法。

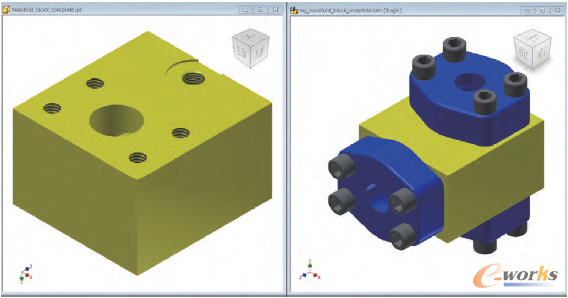

圖1 閥塊及閥塊裝配

    首先，分析這個閥塊裝配，其核心就是閥塊（圖1左）。在閥塊的設計中，閥塊的尺寸參數，聯接類型、油口的孔徑類型及尺寸都是設計中需要管理的關鍵參數。

1.閥塊類型（圖2、圖3）

圖2 閥塊類型1

    說明：圖2中，選擇Standard類型時，三個面的油口孔徑相同，對應變量參數名分別為：port_b_size，portc_c_size，port_a_size，通過if…End if條件判斷和賦值語句（=），完成參數的數值定義。

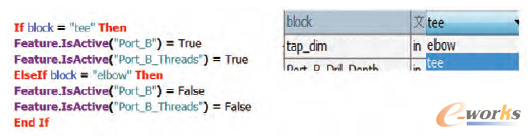

    說明：圖3中，選擇“Tee”型聯接時，三個面的油口都有效；選擇Elbow（90°彎頭）聯接時，下表面的油口（Port_B）開口及螺紋特征被抑制，通過Feature.IsActive（）語句實現對特征狀況的控制。

圖3 閥塊類型2

2.油口位置

    油口孔徑有相應的規格，在Inventor中支持多值列表型變量，用戶可以預先定義供用戶選值。當數值較多時，Excel表格是不錯的選擇，iLogic提供了很強的Excel表格的操作能力，實現在Inventor中按照設計規則完成查詢及選值操作（圖4）。

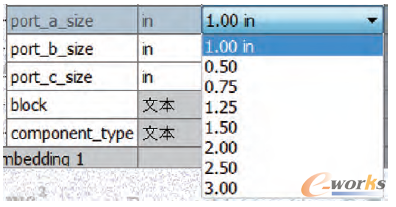

圖4 多值列表型變量

    在本例中，采用了第三方嵌入對象的方式，即Excel表格存放在Inventor文件內部。iLogic也支持將Excel可以放置在外部，區別就是在iLogic語句中，給出完整的Excel文件的路徑（圖5）。

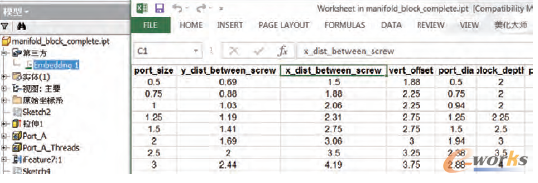

圖5 嵌入表格及表格內容

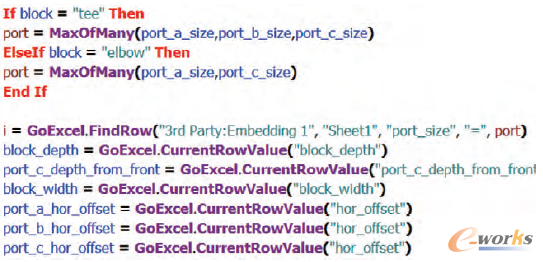

圖6 返回最大值

    說明：圖6中，MaxOfMany（）：iLogic提供的一個數學函數，即比較括號內的數值，返回最大值，這里是比較幾個油口的孔徑，將最大油口孔徑值賦給變量port。

    GoExcel.FindRow（）：iLogic提供的Excel查詢函數，這里是查詢嵌入的表格，從其表單Sheet1，對應的Port_size列，找到數值等于Port的是第幾行，將返回?cái)?shù)值賦給i。GoExcel.CurrentRowValue（）：配合FindRow（）返回的行，讀取該行中對應變量名的數值，本例中，通過查詢表格獲得了各個面的油口的位置。

3.屬性定義

    在實際使用中，用戶對設計零件的零件代號有特定的要求，在該例中，當設計為標準型時，“零件代號”從嵌入的Excel表格中查詢獲得，如果為用戶自定義的，“零件代號”設置為“HomeMade”。

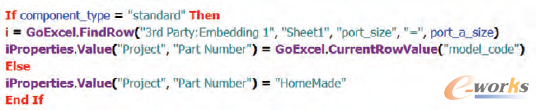

圖7 iProperties.Value

    說明：圖7中，iProperties.Value（“Project”，“PartNumber”），對應“Project”（iProperty的項目頁面）中“PartNumber”（零件代號）的數值，從iLogic的iProperty對應的代碼和iProperty對應的屬性頁面，很容易找到其對應關系（圖8）。

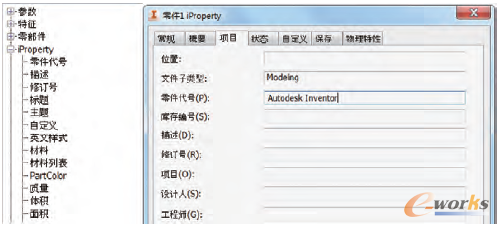

圖8 iLogic屬性方法及iProperty頁面

4.閥塊裝配中的iLogic應用

    在本例中，大家注意到閥塊參數的變化是核心，但是閥塊裝配中如何直接控制閥塊參數呢？之前，我們需要借助鏈接外部參數的方式（Excel或Inventor文件），而用iLogic方法就變得非常簡單。如圖9所示，通過Parameter（）函數，我們可以直接將數值賦給裝配下的零件的變量，這樣就實現了在頂層裝配下對底層零部件的控制。

    在閥塊裝配中還有將模型中的屬性及參數值返回到Excel表格中的應用，和前面讀取Excel表格的例子類似，在此不贅述。

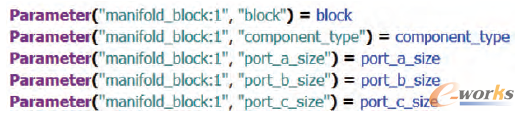

圖9 Parameter（）函數

二、案例二：用iLogic實現貨架設計

    我們的一位客戶設計商店里的貨架（圖10），根據用戶的要求，規格尺寸（長、寬、高），層數、列數、材料和顏色都不盡相同。

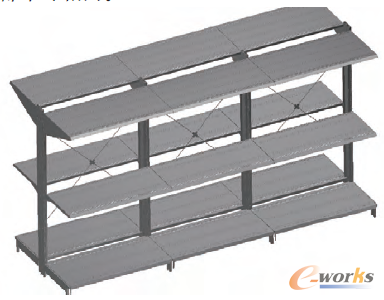

圖10 貨架產品示意圖

    （1）在利用iLogic解決貨架模型之前，我們首先建立正確的貨架模型結構并確定關鍵的驅動參數。根據貨架的設計，分為三層裝配（圖11）。

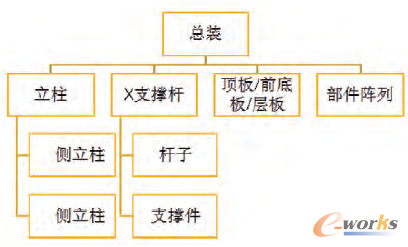

圖11 貨架的產品結構

    （2）基于確定的結構和關鍵參數創建貨架的三維模型。進行零件模型創建時，首先定義如下關鍵參數，并且命名以便于后續查找和iLogic應用（圖12）。

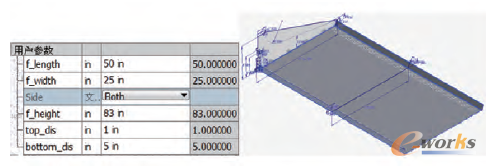

圖12 貨架零件的關鍵參數

    （3）進行子部件模型創建時，首先添加約束，確定部件的位置關系；然后創建iLogic規則，定義參數關系和參數傳遞（圖13）。

圖13 參數關系

    （4）創建總裝時，首先放置子部件、零件，并且約束和定位；接下來創建用戶參數，來定義關鍵參數（長、寬、高、層數、列數材料和顏色）；使用iLogic語句，實現頂層參數向下游零件的參數傳遞（圖14）。

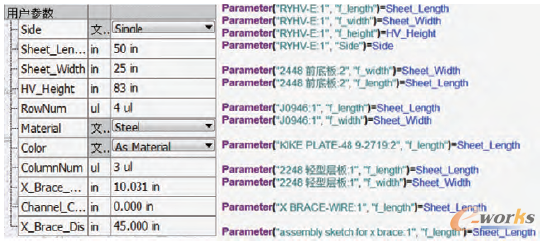

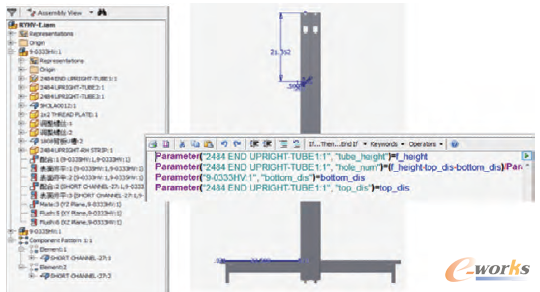

圖14 裝配下的參數傳遞

    （5）在本例中，定義了材料和顏色列表變量，在這里，我們使用了iLogic的document函數直接訪問InventorAPI，獲取到裝配中的每一個零部件（For Each…In…），然后將材料和顏色賦值給相應的零部件（圖15）。

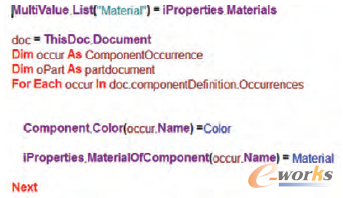

圖15 document函數

    （6）創建iLogic用戶界面，并添加產品配置關鍵參數和屬性控件。iLogic提供了界面創建工具，方便用戶交互操作。圖16即為根據用戶的產品特點，創建的用戶參數交互界面。

三、案例三：iLogic在工程圖的應用

    經常聽到用戶希望把視圖的比例和質量（去除單位）填寫到工程圖的標題欄內，以前用戶必須通過程序調用Inventor的API來實現，而借助iLogic，實現的過程就變得異常簡單。

    首先我們?cè)诠こ虉D的模板中，創建兩個自定義屬性，比如比例和質量。

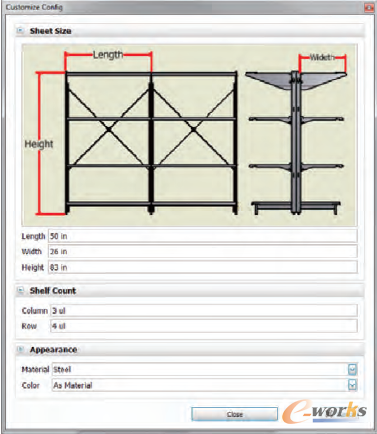

圖16 iLogic用戶交互界面

    接下來我們把創建的自定義屬性添加到標題欄的定義中（圖17）。

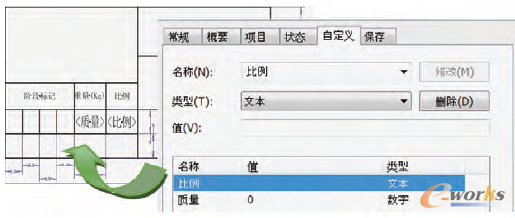

圖17 iLogic在工程圖中的應用

    根據iLogic提供的工程圖函數和屬性函數，把指定的工程視圖的比例和質量賦給相應的變量。

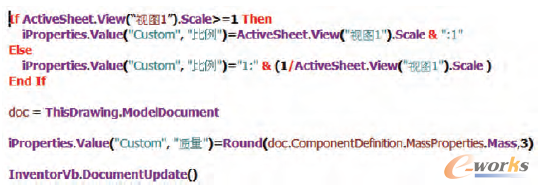

圖18獲取視圖名稱比例

    注意：圖18中，ActiveSheet.View（）.Scale獲取當前激活工程圖下，指定視圖名稱的比例。

    Round（）是Inventor支持的取整函數，這里，是對質量保留3位小數。

    InventorVB.DocumentUpdate（）常用來當參數變更時，執行更新的操作，類似手工運行管理頁面中的“更新”命令。

    類似對工程圖的操作方法還有很多，比如對放置視圖位置的控制、視圖高度的控制、圖幅、標題欄樣式和引出序號等。

四、案例四：使用iLogic導出文件

    iLogic支持把Inventor文件導出到常用的格式，比如AutoCAD DWG、DWF、PDF和JPG等。請看如圖19所示打開的工程圖文件，我們可以很方便地使用iLogic提供的自動化函數，把它存成其他格式。

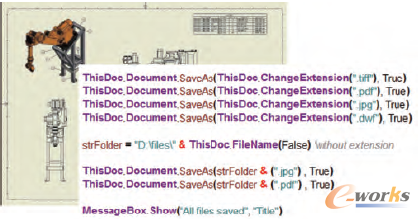

圖19 iLogic輸出文件

    注意：Document.SaveAs（）是iLogic中提供的文件另存為的函數。

    Messagebox.Show（）是iLogic提供的信息對話框方式，便于與用戶交互。

五、語結

    對于用戶，iLogic將Inventor在設計重用方面的能力提升到新的高度，歸納如下。

    （1）設計規則和模型數據相結合的高效方式。

    （2）更強的Excel和模型數據交互操作能力。

    （3）對Inventor的支持面廣，從文檔類型上涵蓋了零件、部件和工程圖，從功能上覆蓋了零部件參數、物理和外觀屬性和文檔屬性、特征控制和零部件控制（包括iPart，iAssembly）、BOM屬性。

    （4）支持規則運行條件定義（Trigger），便于自動化處理。

    （5）它采用類似VB的解釋型語言，用戶易學易上手。

    （6）iLogic既可以嵌入在文檔內（內部規則）和也可以從外部調用（外部規則），方便靈活。

    （7）支持用戶自定義UI調用。

    （8）對Inventor API的支持，提供了拓展空間。
