LOGO作為品牌塑造的載體之一，往往代表著企業或者具體的產品系列，出現在線上線下媒體、產品本身或者外包裝等可傳播的渠道或者載體上。相對于媒體和外包裝這種相對固定的渠道和載體，加載在產品上的LOGO更需要設計師在安排LOGO放置的時候，能根據產品本身的造型特點，因地制宜地來放置，如圖1所示，根據產品的造型特點，我們會發現LOGO沿圓弧放置的這種處理美觀度更高。那么這種圓弧放置的LOGO，在產品設計時是如何處理的呢？本文將以中望3D為例，向大家介紹具體的操作。

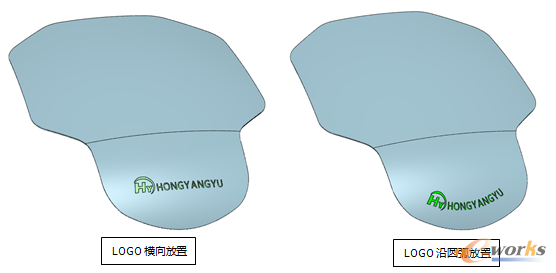

圖1 LOGO放置效果對比圖
如圖1中的對比效果看，左邊橫向放置的這種是比較簡單的，只需要把LOGO直接放置在對應位置，調整好大小尺寸即可，而右邊的這種沿圓弧放置，則需要結合產品造型的弧度，合理設置好LOGO的各項屬性，才能確保其放置后的整體美觀、自然。我們來看看從產品設計到產品LOGO放置的具體操作步驟：
第一步：創建外殼形狀。

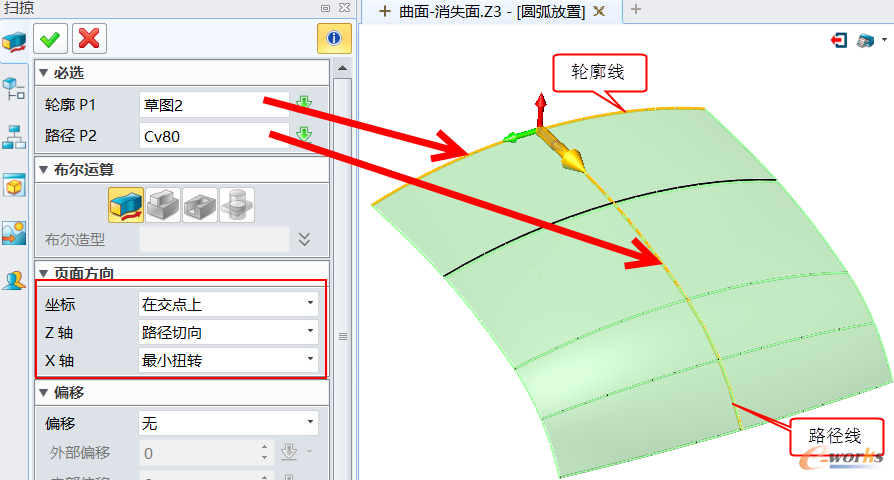

a.使用掃掠功能創建產品的主外形面，如圖2所示。
圖2 掃掠創建主外形面

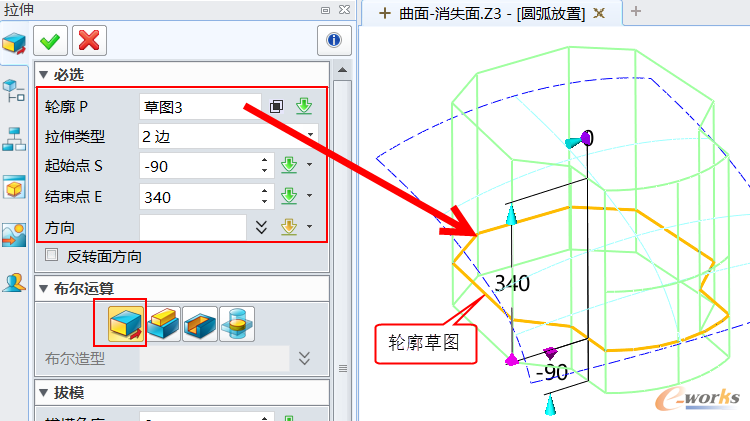

b.使用拉伸命令，創建周邊形狀邊界面（圖3），拉伸后對所有銳邊倒R60圓角（圖4）。
圖3拉伸面

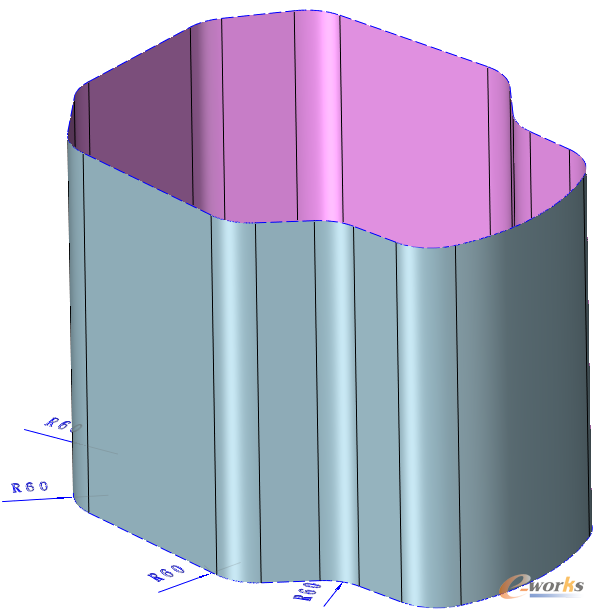

圖4倒R60圓角效果

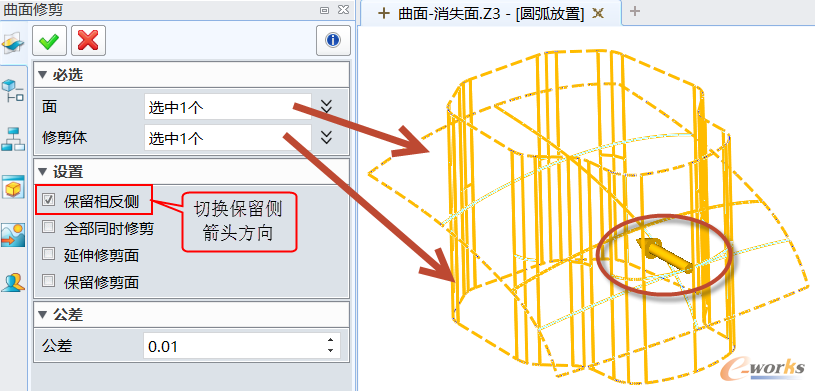

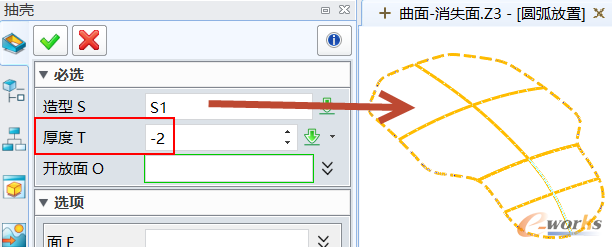

c.使用拉伸面剪切主外形面（圖5），然后使用抽殼功能創建2mm厚度的產品外殼（圖6）。
圖5 剪切主外形面
圖6 抽殼2mm

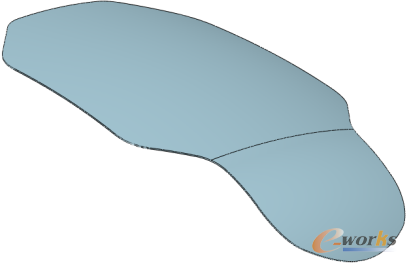

到這里，產品外觀的設計就完成了，如圖7所示。
圖7 完成產品外觀設計
第二步：在產品表面創建LOGO。
a.首先圓弧草圖，如圖8所示，尺寸可根據實際需要進行調整。
圖8 圓弧草圖

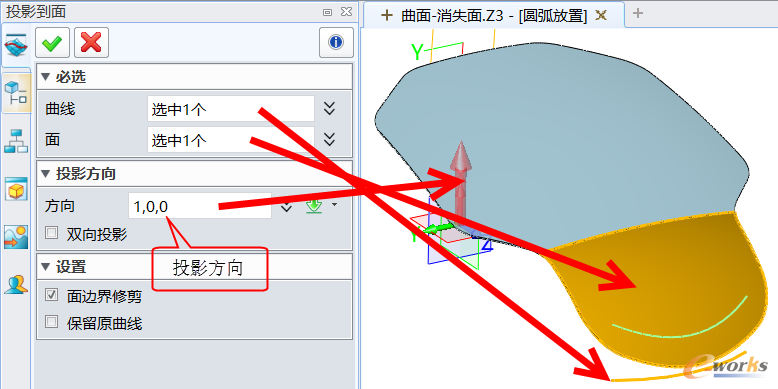

b.使用投影線功能把圓弧草圖投影到產品面上，如圖9所示。
圖9 圓弧草圖投影

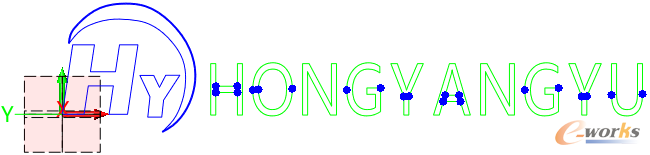

c.創建LOGO草圖（圖10），大小可以根據產品大小以及整體美觀效果進行調整，調整時可以通過比例功能進行縮放。另外，LOGO可以通過輸入功能直接導入DWG文件或者直接在CAD軟件上crtl+C，在中望3D草圖ctrl+V把LOGO導入。
圖10 創建LOGO草圖

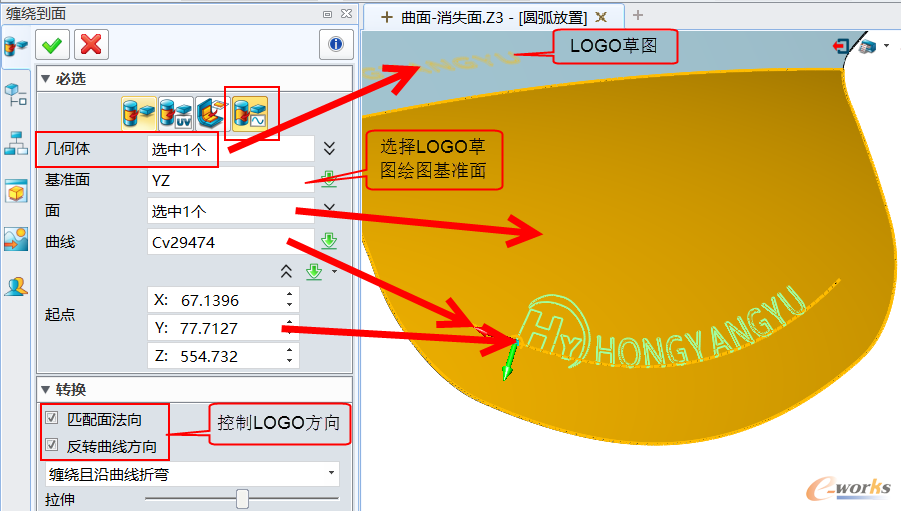

d.使用造型模塊中的纏繞到面功能，把LOGO草圖附著到產品面上，如圖11所示。
圖11 LOGO草圖附著到產品面上

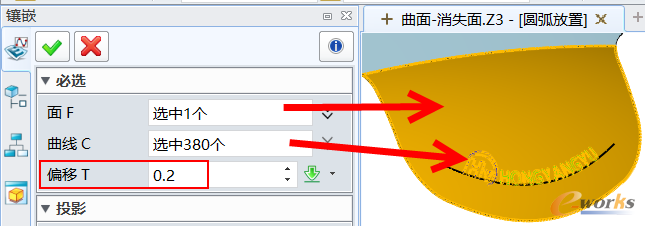

如果要把LOGO做成凹凸效果，我們也可以通過鑲嵌功能來快速實現。在設置的時候，偏移值為負值可以做出字體凹效果，而如果要做出凸效果，則只需要把偏移值設置為正值即可。圖12為LOGO的凸效果設置，完成后我們即可得到如圖13所示的最終效果。
圖12 鑲嵌設置

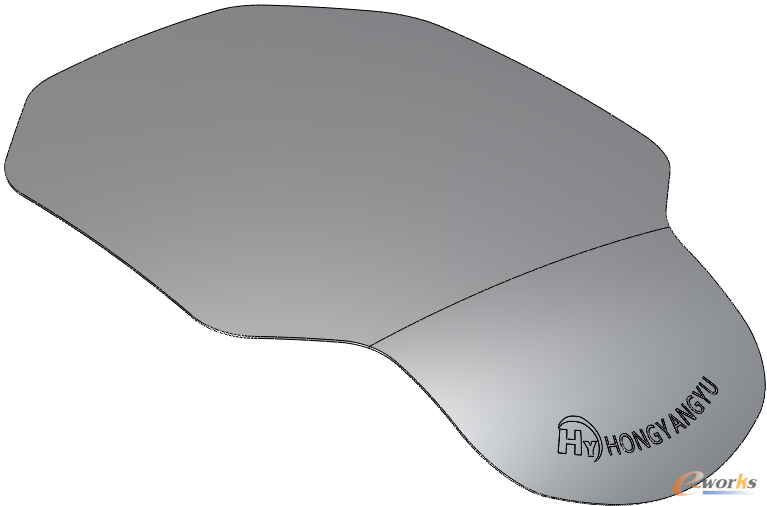

圖13 最終效果
在中望3D纏繞和鑲嵌等功能的操作下，設計師們可以快速實現LOGO沿弧線放置、凹凸表面的效果，讓整個產品的設計方案更靈動、美觀。
馬上下載中望3D 2016版，享受高效靈活的設計體驗：http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
更多詳情，歡迎訪問中望3D官方網站：www.zw3d.com.cn
