一、前言

    廣特電氣是用友U8的老客戶，分別在變壓器和成套兩大事業部應用了兩個獨立帳套的U8系統。為了規范產品數據及流程的管理，于2009年5月啟動實施了華喜PDM系統，實施了包括：產品報價管理、產品配置管理、圖文檔管理及CAD/ERP集成等模塊在內的工作內容。該項目已于2009年8月整體上線運行。

    本案例將著重就華喜PDM與用友U8系統的緊密集成展開描述，希望能對大家有所啟發和幫助。實踐證明，選用好的PDM框架和解決方案，即時沒有ERP供應商的技術支持，也能實現數據庫層、業務流程級的緊密集成。

二、總體集成方案

    在項目方案溝通過程中，華喜科技給廣特電氣推薦了PDM與用友RP緊密集成的方案，見如下所示：

圖1 PDM與用友RP緊密集成的方案

    在具體的實施工作中，結合廣特電氣，形成了以下集成方案：

    1）數據服務器框架

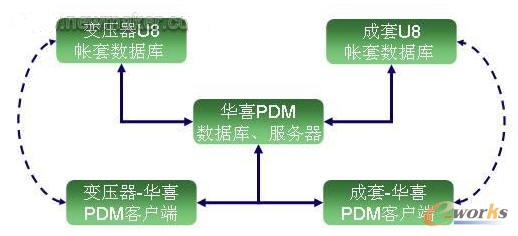

圖2 數據服務器框架

    2）業務流程及集成框架

    在本項目中，采用了如下圖所示的業務集成框架：

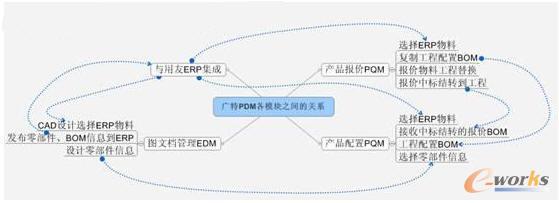

圖3 業務集成框架

    改進集成技術路線包括了：

    1）物料信息集成

    在報價、工程設計及產品設計的時候，能直接選擇ERP的物料信息，保證編碼在PDM、ERP系統之間的一致。

    2）BOM集成

    實現標準產品BOM、訂單（非標）產品BOM的集成，由PDM發布到ERP。

    3）報價項目和產品列表形成ERP合同

    直接在報價中標之后，給ERP系統發布產品合同，在生產銷售訂單后，驅動ERP產生生產計劃及完成MRP需求編制應用。

    整個集成工作由華喜PDM直接與用友U8系統實現數據庫表對象級的集成，并經過反復的業務驗證之后上線應用。

三、集成實現界面

    根據以上技術路線，實現了華喜PDM與用友U8系統的緊密集成，大致實現情況如下所示：

    1）定義用友U8系統的基礎信息

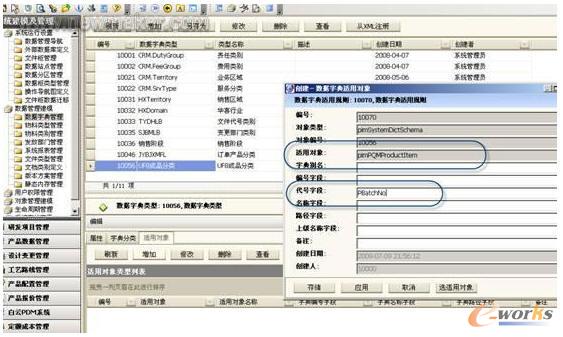

圖4 定義用友U8系統的基礎信息

    并能在創建華喜PDM的報價產品的時候，選擇產品分類，保證后續PDM發布合同信息到ERP的時候，能自動產生符合ERP要求的成品編碼。

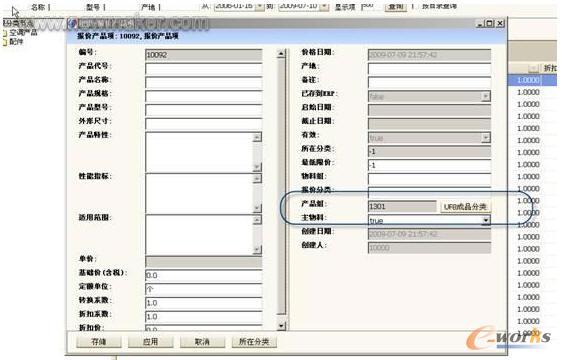

圖5 成品編碼

    2）在報價中選擇ERP的庫存物料

    在進行報價明細配置時，實時地選擇ERP的物料信息，包括：編碼、名稱、型號規格、廠家及價格等信息。并能自動關聯ERP的物料分類規則，方便選擇物料。

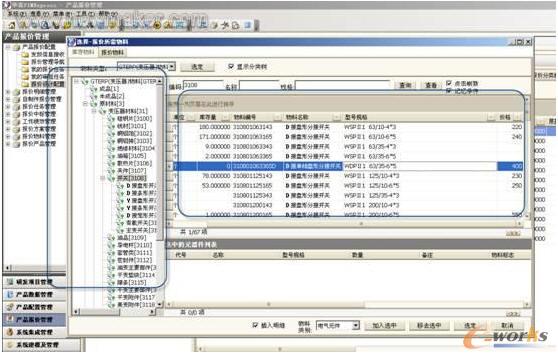

圖6 ERP的庫存物料

    3）由華喜PDM發布生成ERP的合同

    在PDM系統的報價項目中標審批發布之后，自動產生ERP的合同，維護合同摘要、清單及客戶信息。

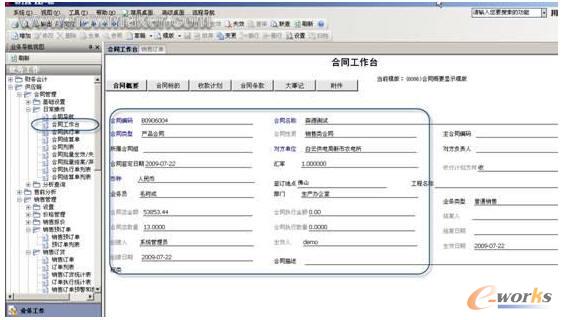

圖7 自動產生ERP的合同

    以及合同成品清單：

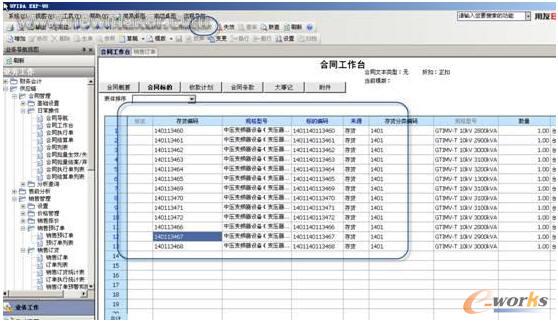

圖8 合同成品清單

    4）然后在用友ERP中，根據合同生產銷售訂單

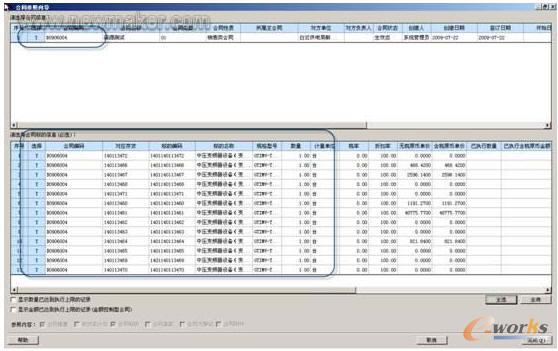

    在接收到PDM系統發布的合同及清單信息之后，可直接到銷售訂單編制界面，選擇合同并生成銷售訂單，由此啟動生產計劃物料需求的管理工作。

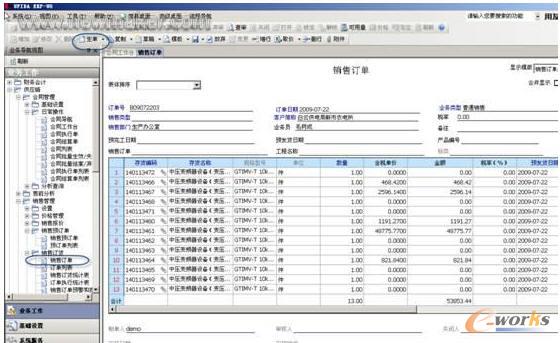

圖9 生產銷售訂單

    5）由PDM系統完成訂單BOM的配置并發布到ERP

    在PDM的訂單BOM配置中，能選擇ERP的物料。

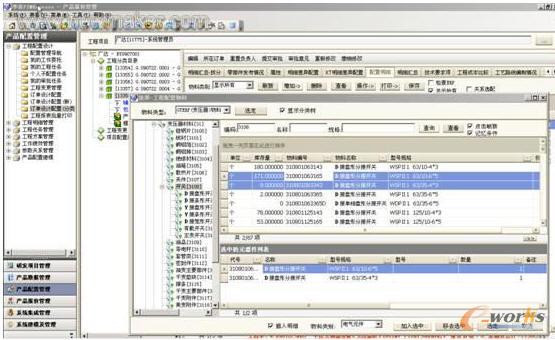

圖10 完成訂單BOM的配置

    審批通過發布到ERP，能自動形成ERP的物料清單信息。

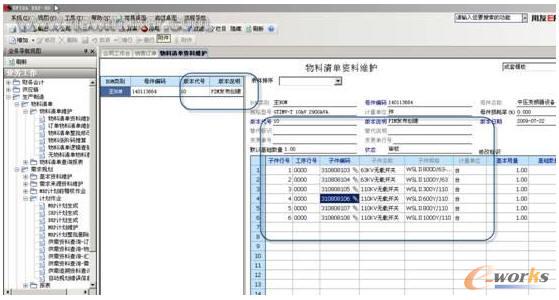

圖11 ERP的物料清單信息

    接收到PDM系統自動傳遞的BOM信息之后，就可以在ERP系統中編制MRP采購計劃，由此形成了一體化的集成應用環境。

四、小結

    企業信息化之所以需要信息集成，主要是要形成一體化的業務集成化流程，后續對前續工作進行拉動、前續對后續工作進行推動，從而不僅從數據上、而且從流程上提高執行力。而且能保證在信息系統內部能真實、完整地記錄企業的工作數據，為企業積累經驗、分析數據提供了保證。

    華喜科技重視幫助企業構建集成化應用的實施工作，無論是各種CAD系統，還是ERP系統，都能夠根據企業的實際需求，因地制宜地實現緊密集成，本方案希望能有助于關心PDM/ERP系統集成的企業。
