繪制斜支架零件的工程圖（上）
利用藝術樣條工具，繪制出底座上沉頭孔處局部剖視圖邊界曲線。

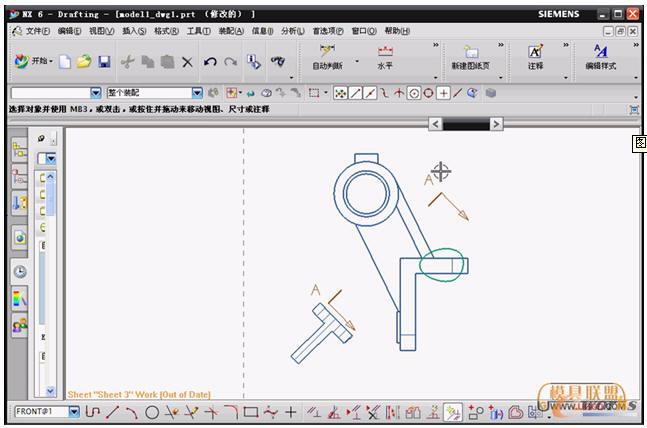

圖1 繪制出底座上沉頭孔處局部剖視圖邊界曲線
然后單擊投影視圖按鈕。

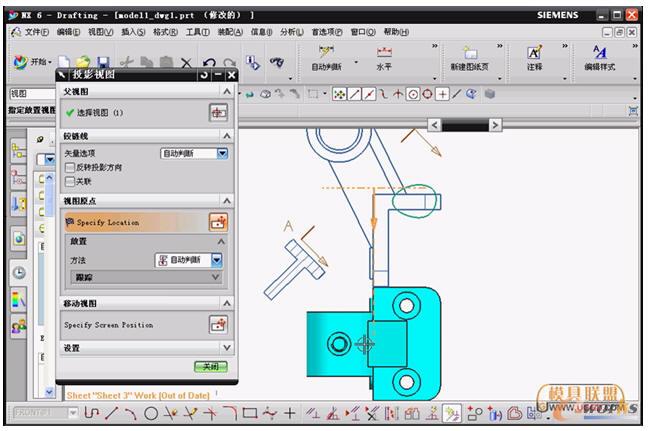

圖2 投影視圖
選取主視圖，并移動鼠標至主視圖正下方，創建出該支架零件的俯視圖，單擊局部剖按鈕，打開局部剖對話框，然后選取主視圖為剖切對象，并且在俯視圖中指定底座沉頭孔圓心點為基準點。

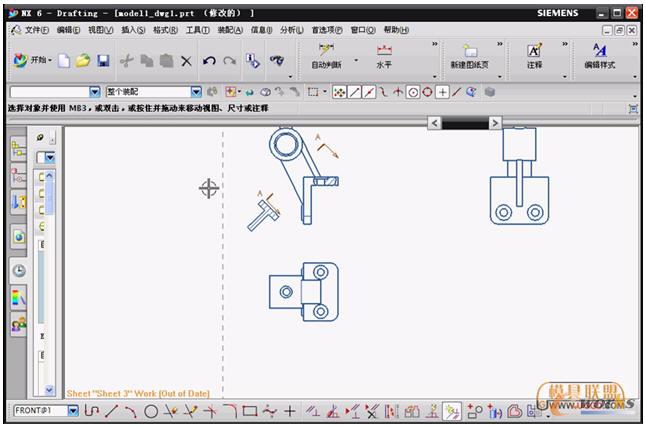

圖3 創建俯視圖

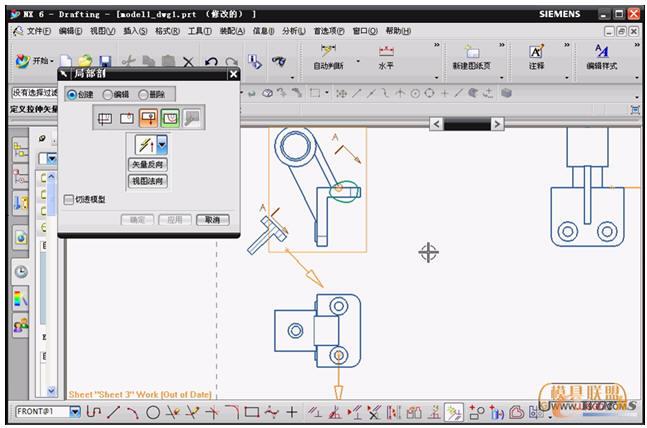

使用系統默認的矢量為拉伸矢量，并且單擊局部剖對話框中的選擇曲線按鈕，然后選取樣條曲線為剖切邊界曲線，即可創建出局部剖視圖。

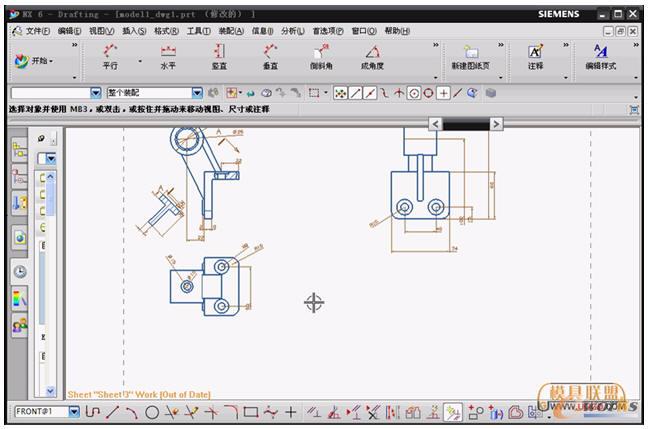

圖4 創建局部剖視
添加尺寸標注。

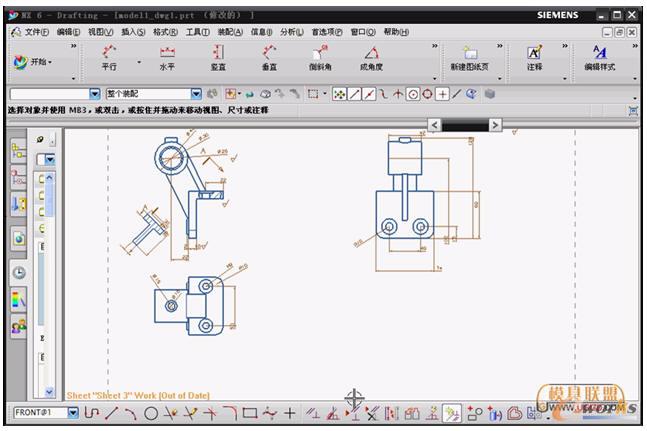

圖5 添加尺寸標注
添加表面粗糙度，選擇插入符號，定制符號，在對話框中單擊粗糙度符號按鈕，并且在圖中適當位置添加粗糙度符號。
圖6 添加表面粗糙度
添加標題欄，選擇插入表格，表格注釋選項，然后在圖紙葉的右下角，放入插入的表格，并且對表格就行編輯。

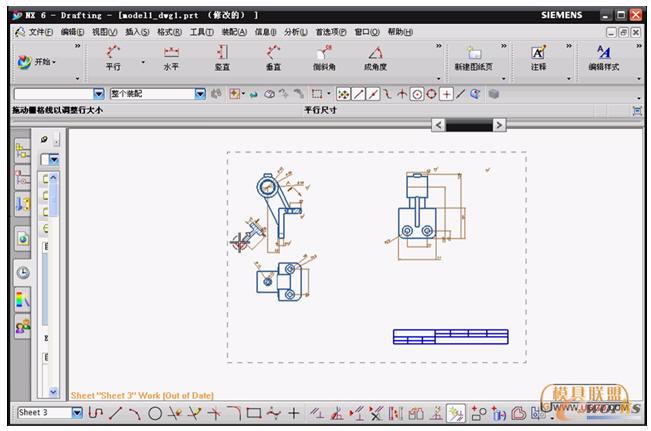

圖7 添加標題欄
添加文本注釋，利用文本編輯工具，添加標題欄。
圖8 添加文本注釋
然后再使用注釋工具和文本工具，在圖中適當?shù)奈恢锰砑哟植诙葦?shù)值，以及技術要求。

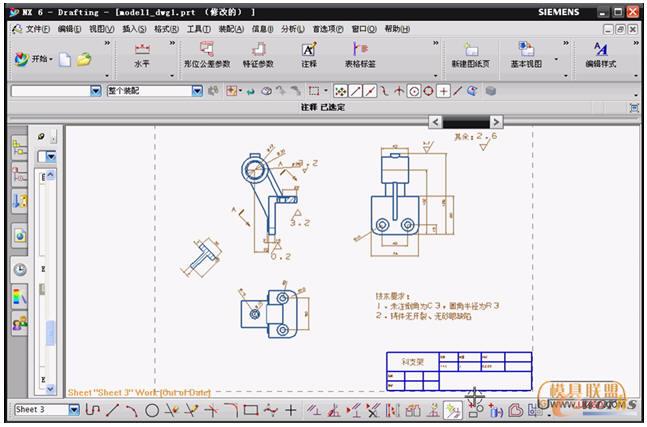

圖9 添加粗糙度數值
至此繪制斜支架工程圖就完成了。
