本實例是繪制斜支架零件的工程圖。支架屬于支撐類零件。支架類零件在機械領域中的應用比較廣泛，主要起到兩零件或多個零件之間相對位置的定位。該斜支架零件用于軸類零件與其他零件之間成一定角度位置的定位作用，其主要結構由用于與其他零件連接、固定，并帶有4個螺栓孔特征的直角形底座，上部帶有螺孔凸臺和用于與被固定的軸類零件配合的通孔特征的空心圓柱體，以及中部用于連接圓柱體和底座并具有良好剛性的T型肋板組成。
進入制圖模塊，單擊新建按鈕，選擇圖紙選項卡，選擇A2無視圖選項，單擊確定按鈕。
圖1 進入制圖模塊

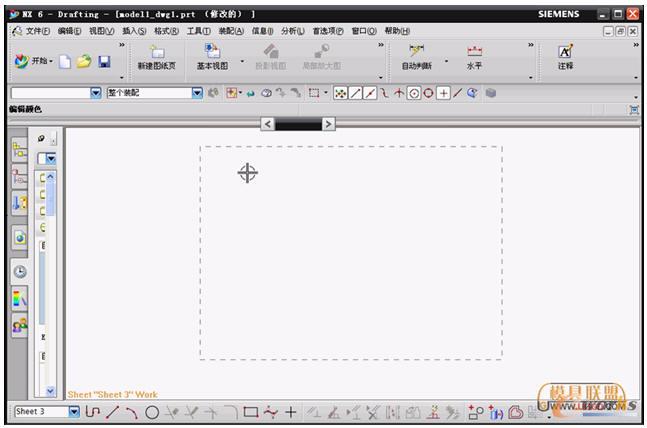

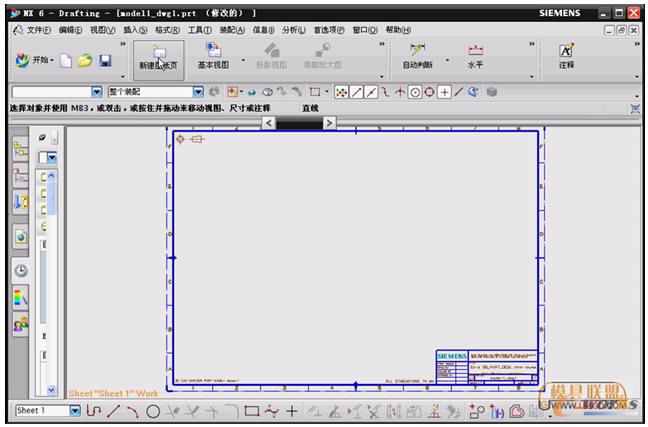

單擊新建圖紙葉按鈕，設置大小為A2，投影方式選第一項，單擊確定按鈕，設置背景顏色。
圖2 設置背景顏色

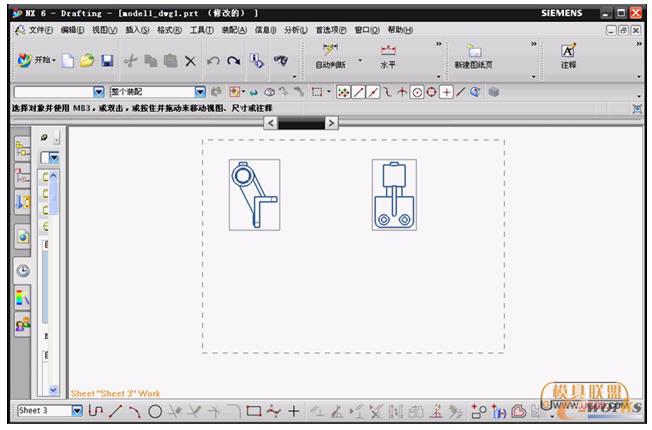

添加基本視圖，打開相應的文件，再添加視圖。
圖3 添加基本視圖

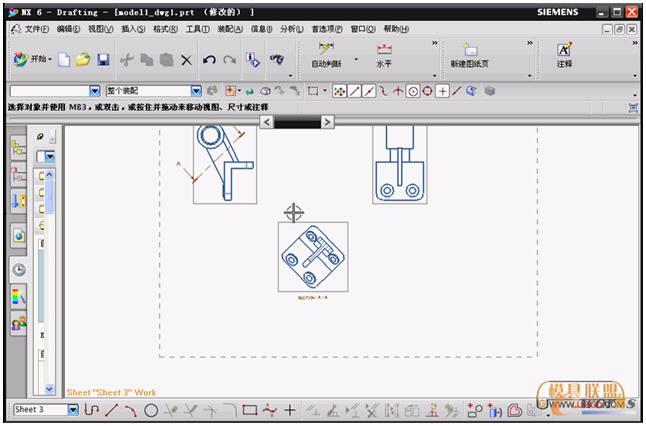

單擊剖視圖按鈕，選取主視圖為俯視圖，指定肋板輪廓線上一點為放置位置，以肋板輪廓線方向?yàn)橥队胺较�，繪制出用來表達肋板具體形狀和尺寸的全剖視圖。
圖4 繪制出用來表達肋板具體形狀和尺寸的全剖視圖

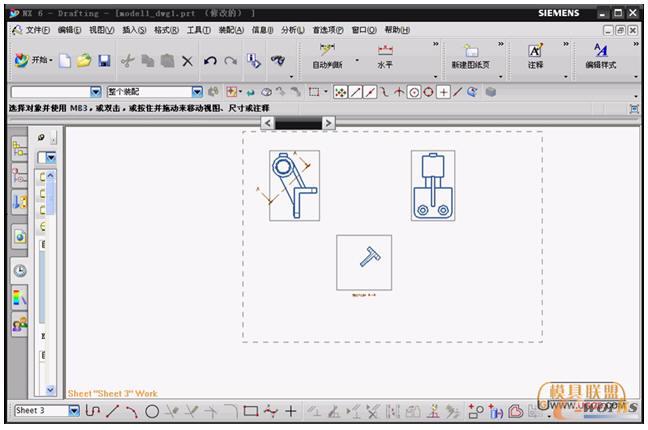

編輯全剖視圖為剖面圖，單擊視圖相關邊界按鈕，然后選取全剖視圖為編輯對象，利用視圖相關編輯對話框中的插圖對象工具，將剖截面和剖面線以外的輪廓線插圖。
圖5 將剖截面和剖面線以外的輪廓線插圖
隱藏視圖邊界，選擇首選項，制圖選項，然后禁用顯示邊界，單擊確定按鈕。
圖6 隱藏視圖邊界

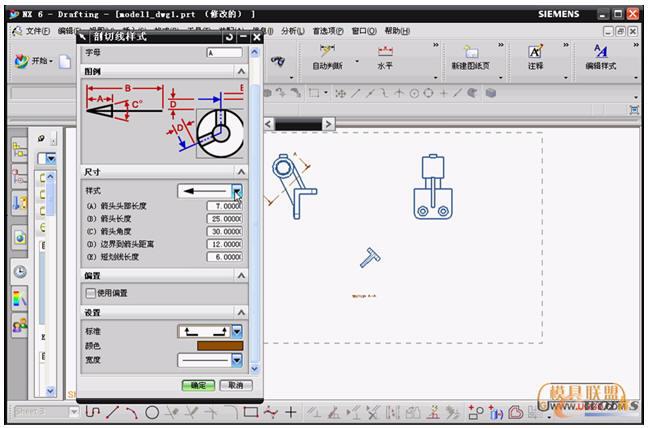

將視圖邊界隱藏。編輯剖切符號，利用打開的剖切面樣式對話框，對剖切符號進行編輯。
圖7 對剖切符號進行編輯

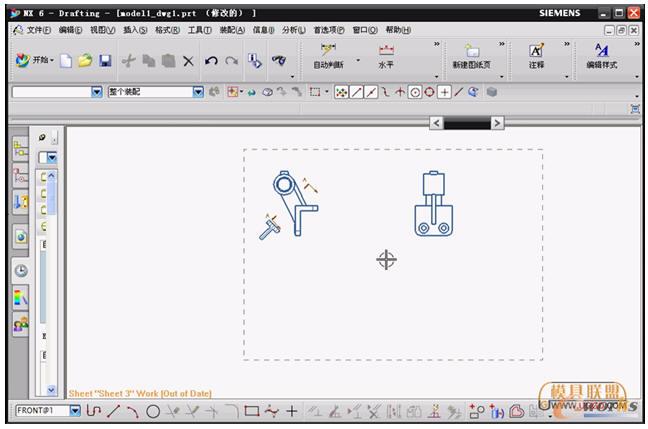

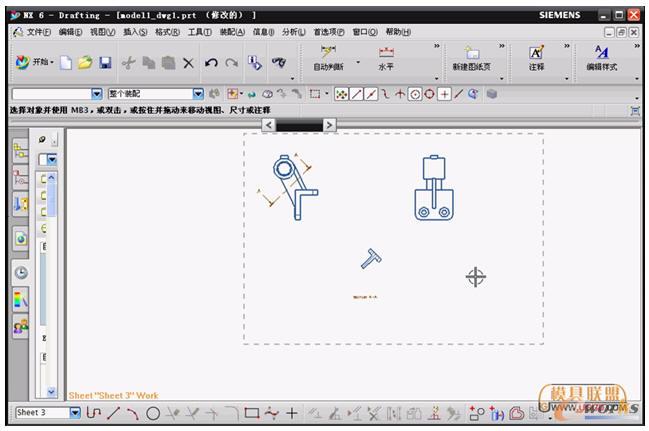

單擊移動復制視圖按鈕，打開對話框，將圖形移動至合適的位置。
圖8 移動復制視圖
繪制斜支架零件的工程圖（下）
