重慶斯歐公司總經理 于萬欽

一、設計制造協同需求背景

    在制造企業一般會出現以下情況：

    ●孤立的數據域

圖1 各數據域相互孤立

    ●數據服務能力不足

    主要表現為不同系統之間的數據不容易“發生關系”、不能滿足報表實時輸出需求。

    ●流程和不同專業系統數據分離

    由于各部門、各系統之間的信息孤島，造成重復手工勞動、低效率、管理成本高，數據不一致、準確性差，數據處理不及時。

    ●數據不一致

    各系統數據不一致，數據滯后。

    ●跨系統數據交互的強烈愿望

    ●跨部門、跨業務、跨系統協同的強烈需求

    確保業務執行不出現問題、讓業務流程 ‘流’ 的更快、確�？冃А⒛芰υu價更客觀、為管理改進決策提供動態數據支持。

二、設計制造協同解決方案

    首先分析一下現在企業IT架構的現狀和全面業務協同面臨的挑戰。

    由于各部門、各專業都是相互獨立的系統，因此流程也是相互獨立的，最后產生的結果表示方式也不一樣。在這個過程中自然而然形成隔閡，稱之為軟件“柏林墻”。這樣的結果就是：

    ●在全面的端到端業務協同中，工程項目經理不得不面對不同的業務單元，不同的角色，每個業務單元有相應的應用系統、單元業務流程，產生不同格式的工作成果，成果數據在彼此隔離的業務單元之間通過手工方式傳遞、轉換。

    ●ERP、PDM等現有單元業務系統注重的是規范辦事流程、減少完成單項任務的時間，這對于提高單項任務的質量、效率、縮短單項任務的處理時間十分重要

    ●在業務處理過程中，用于單元業務處理的時間只占20%；其余80%的時間則花費在單元業務的等待、排隊，跟蹤或銜接等過程，這類過程并不能為企業創造價值，盡管企業的信息化建設改進了單元業務的處理效率，但常常不能真正提高整體效率。因而如何改善整體業務流程運轉的性能就成為提升企業效率和競爭力提升的關鍵。

    面對這些問題和挑戰，制造企業有2種思路，一種是構建大型的統一系統，這只能說是一理想主義，因?yàn)檫@種思路面臨的是原有資產怎么辦、技術難度高、開發周期長、實施成本高、未來擴展等問題。另一種即通過關系集成管理，在分散應用的配置環境中管理關系：客戶定義自己的學科間的數據關系；數據保持在源系統－單一主數據源；創建、管理、遵行這些關系統的服務。因此，構建跨域業務協同環境，實現跨部門、跨企業的整體協同流程是一個新的挑戰。

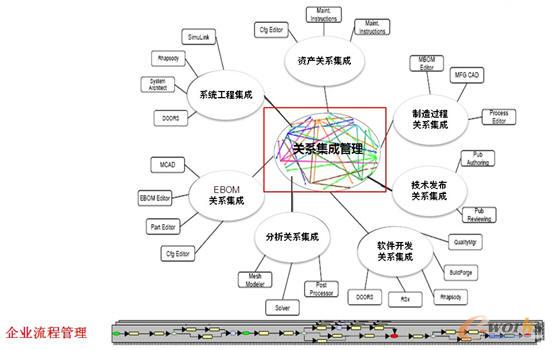

圖2 關系集成管理

    關系集成管理是通過關系集成系統模型建立起協作平臺架構，每一個單元業務，根據需求建立模型，通過系統模型關聯形成一個整體的虛擬化模型。即在這樣的模型中，能夠把機械設計模型、軟件設計模型、電子設計模型、機械設計模型及其他模型，全部關聯起來，形成一個虛擬的整體。

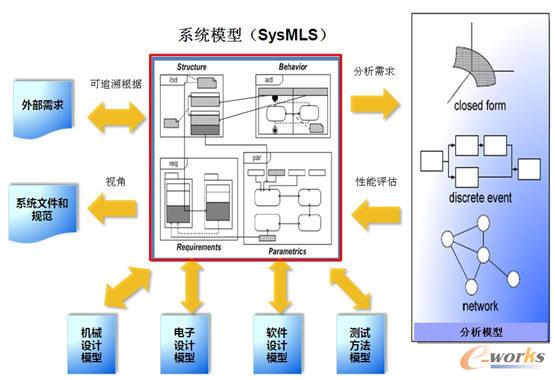

圖3 關系集成系統模型

    關系集成模型支持復雜和分散產品開發環境，允許任意學科的對象間中介聯接，能夠根據依附關系的知識自動驅動業務流程，能夠智能地動態響應產品開發環境；能在跨域模型中分享對象的參數；可以根據關系模型建立一個機械需求文件。下圖為關系集成在“集成BOM”構建中的應用。

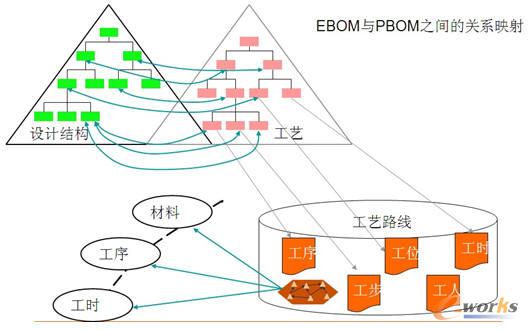

圖4 關系集成在“集成BOM”構建中的應用

    何謂端到端的設計制造協同流程？這個流程不同于傳統的PDM流程，ERP流程，它的作用是在不同部門和系統平臺之間及時、準確傳遞作業任務，并能向管理和經營決策人員及時、準確提供決策支持信息；可部署在開放的門戶中、統一代辦任務、流程引領業務處理、任務推送、事情找人做；具有跨平臺流轉業務及業務過程數字化控制的能力。

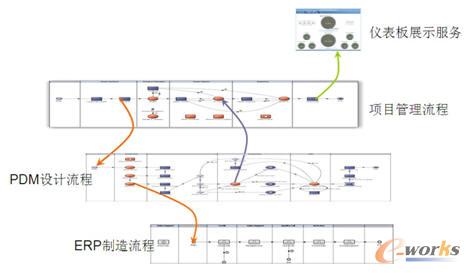

圖5 端到端的協同管理流程

三、STS-UPM云開發服務平臺介紹

    STS-UPM是斯歐公司經過多年研究構建的中間件產品，用于企業信息集成、流程整合的開發服務平臺。目前，斯歐已通過STS-UPM與IBM云計算平臺的集成，將STS-UPM構建在云服務基礎上。在STS-UPM服務平臺上，企業可以把各種角色，IT的業務整合到該平臺上。具體的構建步驟可以分為四步，如圖7。

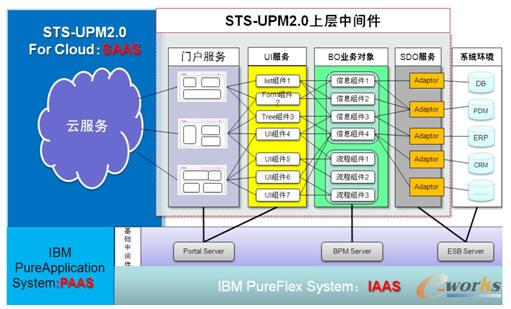

圖6 STS-UPM與IBM云計算平臺的集成

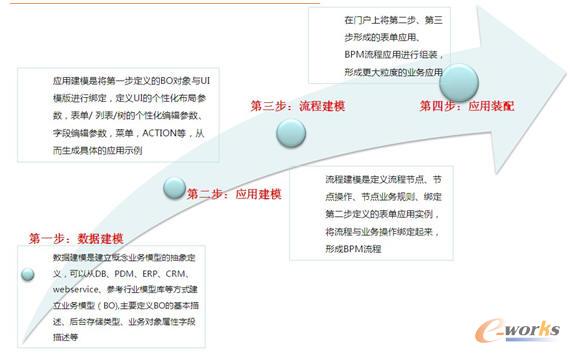

圖7 STS-UPM業務應用構建步驟

    STS是遵循了SOA方法，利用SOA的技術實現的用于構建、轉換SOA組件的工具，無需編碼，通過配置即可生成所需的SOA組件。圖8是我們的SOA轉換套件STS的系統架構，主要由兩部分組成：

    第一部分主要完成SOA組件對象的定義，對象關聯關系定義及權限配置；

    第二部分主要完成SOA組件對象，關聯關系的顯示、布局編排，對象屬性維護等的定義；

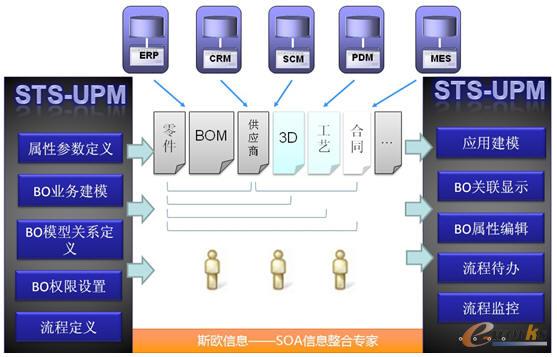

圖8 STS-UPM2.0應用場景－構建智慧的云服務

    在實際的應用場景中，我們可以這樣來使用，比如可以建立零件、BOM、供應商、3D、工藝、合同等基本應用組件，或者將現有應用系統按照這些粒度抽象出一個一個的組件，然后定義這些組件的關聯關系：按業務需要建立零件與供應商，零件與工藝，零件與BOM，供應商與合同等關系，這些關聯關系都是從業務角度來分析的，用戶很容易自己來做。最后我們把這些組件在門戶上展現布局，把具體的應用定義出來，就形成了我們自己的SOA應用。

    有了這一套工具以后，后續的應用開發成本為0，您不再被一個開發商綁死，所有的應用都可以由你自己來配置，STS提供30幾個基本組件構建工具。在我們的一個用戶中（具體說就是長安鈴木汽車公司），他們現在已經用我們這一套工具通過不斷的重用、復用構建出大約1000多個應用組件，節省開發費用幾百萬。從時效性來說，簡單的應用：2個小時，復雜點的應用：1-2天，大大的提高了開發速度，靈活的滿足了業務需求，真正的實現了IT的敏捷性。

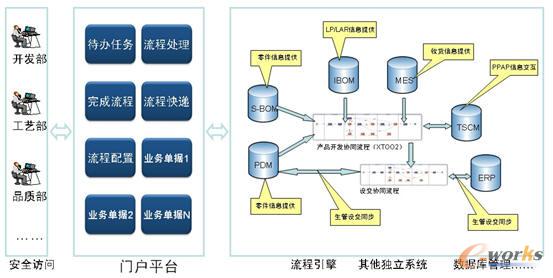

圖9 STS-UPM典型應用案例：產品開發協同流程

四、重慶斯歐（SOA）信息技術有限公司

    斯歐信息以專業精神致力于行業軟件開發和應用，是一家提供SOA信息整合解決方案的高新技術軟件企業，是我國最早從事SOA落地解決方案的專業應用軟件開發公司之一，專注于汽車、工程機械、航空航天制造業領域。

    斯歐信息是IBM制造業“頂級”業務合作伙伴，連續獲得國家創新基金支持、取得兩項發明專利、通過PDIF認證等 ，斯歐信息總經理于萬欽與長安鈴木汽車公司技術管理所所長聯合撰寫了企業信息化管理專著《自主變革的基石——制造企業管理技術及SOA實踐 》、《面向服務的應用架構---架構特色與全息視角》等書。

    根據重慶斯歐公司總經理于萬欽在2013第九屆中國制造業產品創新數字化國際峰會的發言整理而成，已經本人確認！
