Creo2.0做為Pro/E的最新版本，其開放性在繼承Pro/E的基礎上，功能更是強大。

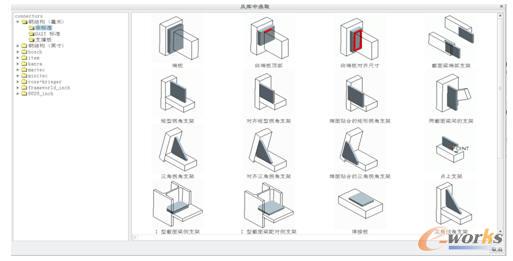

    在Creo2.0的鋼結構中，系統提供的連接器(connector)主要有三種型式：一、非標準，有22種類型；二、德國的dast標準，有5種類型；三，支撐板，有4種類型。如下圖：

圖1 非標準連接器

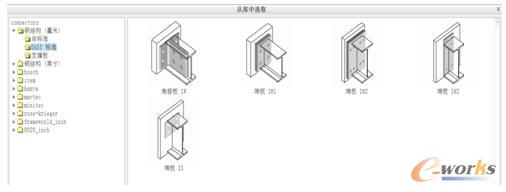

圖2 dast標準的連接器

圖3 支撐板連接器

    這三種型式的連接器只有dast標準的連接器在跟型材連接時，能自動給型材打孔，以便于螺栓連接，如圖2所示。但是，在實際生產中，也會遇到用支撐板需要跟型材連接時給型材自動打孔的情況，如圖4所示，而Creo軟件只提供了支撐板，并沒有提供支撐板打孔的功能。那么，如何設計出滿足實際生產需要的連接器呢？

圖4 實際生產中的支撐板連接器

    首先，對比Creo自身提供的支撐板連接器信息，見下圖5。

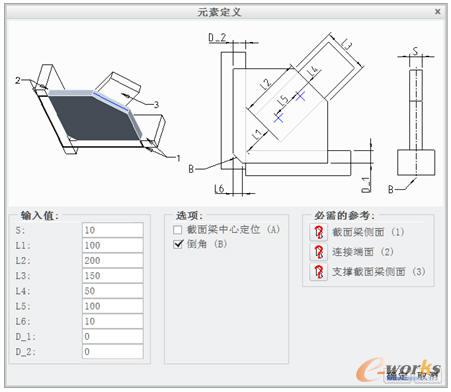

圖5 系統默認支撐板連接器信息窗口

    這通常與實際要求不符，至少還需要滿足以下幾點：1.支撐板連接器跟型材連接時能自動打孔；2.能控制孔徑的大�。�3.支撐截面梁有可能在支撐板兩側都有；4.支撐板裝配上后，能自動修剪兩側的截面梁；5.支撐板的形狀能夠改變。

    修改后的支撐板信息窗口，如圖6所示。

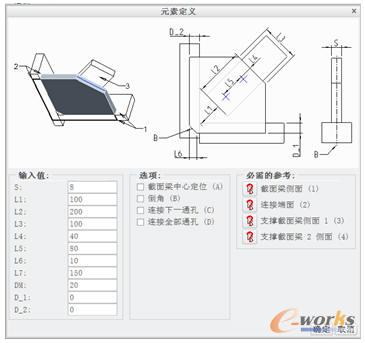

圖6 修改后支撐板信息窗口

    通過對比圖6和圖5發現，在輸入值欄目，圖6比圖5多了兩個輸入值，一個是L7，其能控制支撐板的形狀變化；一個是DM能控制所打孔的直徑大小。在選項欄目，多了兩項，一項是連接下一個通孔，一項是連接全部通孔，這兩項用于打孔選擇所用。在必需的參考欄目多了一項，支撐截面梁2側面，當有兩個截面梁時，此時支撐板被夾在兩個截面梁中間，用于打孔所用參考面的選擇和修剪截面梁所用。

    那么，怎么由圖5修改到圖6呢？此問題不解決，會給參數化工作帶來極大的工作量，因?yàn)榭绽淦骺蚣苌嫌昧瞬簧俚闹�撐板連接器。能否自動打孔的核心是udf庫的創建，以及如何寫自動調入udf的功能代碼。筆者的靈感，來自于dast_standard文件夾下stirnplatte_ih1.tab以及系列.tab文件的打孔代碼。建議想自己設計連接器的讀者，仔細閱讀并認真琢磨系統自帶的.tab文件。

    自行設計連接器能否做好，除了核心代碼外，就是孔u(yù)df的創建。關于udf的創建，在此不再贅述。系統默認的調用udf的文件夾，D:\PTC\Creo2.0\Common Files\F001\efx\parts\udfs，讀者只有把自己創建的udf放入此文件夾，程序才能找到。

    另一個就是模型參數的定義。系統默認的尺寸代號，為sd#(截面尺寸)，d#(特征尺寸或者零件尺寸)。怎么把這些代號改為需要的符號呢？如上述代碼中的L7，DM等等。下面舉例說明。如圖所示：

    第一步：在想修改的尺寸上，點擊鼠標左鍵，尺寸顯示綠色，單擊右鍵，彈出快鍵菜單；

圖7 第一步

    第二步：在彈出的菜單上，點擊屬性選項，彈出尺寸屬性窗口，如下圖：

圖8 第二步

    在尺寸屬性窗口，名稱欄目，改成想定義的符號，本例中為L7。

    自行設計支撐板連接器的成功探索，為三維建模裝配人員節省了大量時間，不需要再逐個人為打孔，只需填寫修改尺寸，選擇好連接面，就可以實現自動裝配，自動修剪，自動打孔。本設計成功的核心，就是功能程序代碼的修改。因此，能否很好的理解系統自帶的.tab文件里的代碼，并熟練應用是關鍵。圖6就是上段修改后的代碼的顯示窗口，圖4為實際應用效果，完全滿足了實際的設計與生產需要。
