生產過程的監控是對生產過程中出現的各種信息進行獲取、傳輸、處理、分析和應用，其技術包括對制造過程出現的各種物理量（如：聲、光、電、熱、力、力矩和振動功率等）用先進的傳感器接收，進行信息傳輸和信號處理，根據分析處理的結果來對生產設備的工況及產品質量進行監測和控制，對其發展趨勢進行預報，并對所發生的故障進行診斷和報警。
本文面向網絡化制造及遠程監控系統平臺，提出一種面向監控系統的全新信息理論及其應用方法。
1 基于Web的遠程監控系統
基于Web的遠程監控系統是指本地計算機通過網絡系統（主要是指Internet），實現對遠端生產過程的監視、控制與管理。能夠實現遠程監控的計算機軟、硬件系統稱為遠程監控系統。

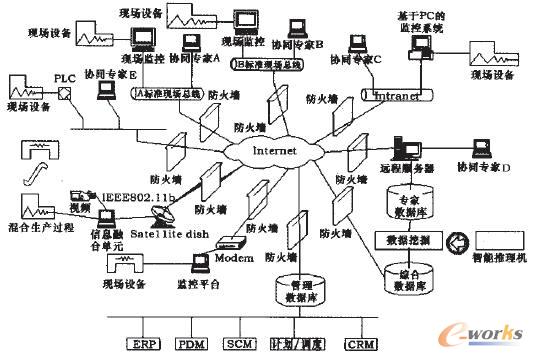

從系統功能的角度來看，遠程監控系統主要由三部分組成：現場監控模塊、遠程監控模塊以及基于Internet進行遠程訪問的數據通信部分。圖1所示為面向某制造企業生產現場的基于Web遠程監控系統測試平臺體系結構。
圖1 基于Web的遠程協同監控系統測試平臺結構系統簡圖
1.1 現場監控模塊
現場監控模塊是實現遠程監控系統的基礎，也是一個集成的智能控制、監測和診斷系統，通過設備監控接口，對設備進行監測控制，現場監控模塊一方面維持正常狀況下系統的控制行為，另一方面能夠辨識異常工況并做出決策行為，以保證系統運行的可持續狀態和避免可能的危害。
（1）測控獲取被控對象信息并進行相關信息處理，提取特征信號，并實現對被控制對象的現場控制功能。
（2）監控對過程與設備的有關監控變量進行實時監視，出現異常時及時發出報警以進行處理，在危急異常工況狀態下，能夠激發相應的保護行為。
（3）診斷基于各種征兆信息，進行故障診斷并做出相應的診斷決策。
1.2 遠程監控模塊
遠程監控系統是在計算機技術和網絡技術的基礎上，提供廣域范圍內共享資源的平臺，建立資源共享與多用戶協作機制，并為實時檢測監控、故障診斷提供支持。用戶可以隨時通過瀏覽器查詢設備運行狀態以及設備現場的工況，對生產過程進行實時的遠程監控。賦予一定的權限后，可以在線修改各種設備參數和運行參數，從而在廣域網（Internet）范圍內實現底層測控信息的實時傳遞。由于涉及實際的生產過程，必須保證網絡安全，可采用防火墻、用戶身份認證以及密鑰管理等。
1.3 基于Internet的數據通信模塊
利用Internet/Intranet平臺，基于Web技術和多媒體技術，使分布在不同地點、不同部門的專業人員對同一設備進行工作，通過網絡實現信息交互，最終實現設備的遠程監控。
在以上三個模塊中，計算機協同技術是進行復雜環境的有效決策和問題解決的基礎環節，有效協同所產生的效能遠超過各個單元獨立所發揮的效能，從監控始端的采集信息融合到監控終端的專家“會診”決策均貫穿了協同工作的理念。而且監控中信息處理能力成為最重要因素。
2 監控效用信息理論
2.1 信息論的認識基礎
認識論層次上的信息定義為主體所感知或主體所表述的事物運動的狀態以及狀態變化的方式。而本體論層次上的信息定義為事物運動的狀態以及狀態改變的方式；或為事物內部結構和外部聯系的狀態以及狀態變化的方式。歸結分析作為面向制造監控系統的信息特點包括：（1）信息是人們對事物了解的不確定性的減少或消除；（2）信息是控制系統進行調解活動時，與外界相互作用、相互交換的內容；（3）信息作為事物的聯系、變化、差異的表現；（4）信息表現了物質和能量在時間、空間上的不均勻的分布；（1）信息是系統的組織程度、有序程度；（5）信息是由物理載體與語義構成的統一體。
2.2 監控效用信息
監控效用信息（Monitor Effective Information，MEI）是指在遠程監控系統中可以產生決策或物化效用（包括檢測、維修、調度、控制等）目的的信息。監控效用信息在監控過程中起著主導的作用，監控效用大小的不同對監控行為和管理決策的影響程度也會有所區別，其他缺乏或者不含監控效用的次要信息往往會在監控過程中被忽略和舍棄。
各監控平臺設置的傳感器精度不同，置信度不同，采集對象不同，拓撲結構不同，同步/異步傳輸模式不同等，因此采集數據信息所產生決策或物化效用的作用也不盡相同。各類生產過程及現場設備環境均存在海量信息，通過多類傳感器的設置可以采集到其中的部分信息，但普遍有信息數據冗余及信息不足的現象并存。以往是通過擴大檢測監視范圍和提高傳感器精度等增大數據冗余的方法實現；而遠程監控系統受制于網絡本身的技術約束限制，超出額定傳輸數據量意味著監控實時性的降低；同時異構平臺監控的對象需求不同，相互間存在數據的一致性問題，也需要降低數據冗余；監控系統投資較大，并實時采集了大量生產過程數據，但與以往生產過程（尤其是離散型生產過程）管理集成度不高，主要原因在于監控采集的數據信息與生產管理的數據信息需求、定義格式及存儲方式均不同，難以集成。綜合考慮兩種因素的影響，本文提出監控效用信息理論，即在保證檢測、診斷、控制和生產管理等正常工作要求的前提下，盡可能減少傳輸、轉換及共享的數據量，即在監控始端實現面向使用的監控效用信息的數據篩選，保證監控實時性能需求。
信息的監控效用（程）度，是指信息在某個特定的監控目標下，對該目標產生決策或者物化作用的影響力大小程度。由于監控過程中存在大量的冗余信息，而同時數據處理的能力有限，對信息的監控效用進行評估甚至是量化表述，系統便可以通過比較信息的監控效用度大小的方法來實現對原始數據的篩選，從而在有限的數據信息支持條件下最大程度地保證所作決策的正確性。
監控效用是由目標驅動的：一方面，在特定的監控目標下，不同的監控信息與目標的關聯程度不同，可以產生不同的影響力即監控效用；另一方面，同樣的監控信息在不同的監控目標下，其監控效用的大小也不同。在實際應用中，監控信息的效用與監控目標、監控對象和監控條件等多方面因素息息相關，沒有確定這些因素的所謂監控信息效用是沒有意義的。
2.3 基于監控效用的信息篩選機制
監控效用信息理論提出的目的是以監控效用為基準，建立科學有效的信息篩選機制，通過減少不含或者缺乏監控效用的信息量來達到降低監控數據量的目的。其信息篩選機制建立步驟為：
（1）確定系統監控目標，包括監控對象、監控條件和監控手段等，以及根據監控信息所可能產生的決策或物化措施；
（2）對監控信息的總體進行分析，了解信息的轉換及傳輸流程，掌握影響信息量的因素和控制手段；
（3）根據監控目標下的決策機制，對監控對象的相關信息進行監控效用評估，從而得到對監控目標產生決策影響或物化作用的主要特征信息（監控效用信息），并與其他無效或低效的次要監控信息加以區分；
（4）根據監控信息的效用評估結果，利用監控信息的控制手段，在信息流程的合適階段建立一套去除無效或低效信息而保留、突出監控效用信息的方法，從而完成對監控效用信息的篩選過程。
2.4 面向生產現場的監控視頻信息篩選
在面向生產現場的遠程監控系統中，視頻信息最為繁雜冗余，監控數據量龐大，是導致系統處理能力的不足和網絡傳輸實時性差等問題的主因，監控效率也因此難以提高。因此，基于監控效用的視頻信息篩選成為監控效用信息應用的重要組成部分。
在視頻監控過程中，主要的監控手段就是監控圖像所反映的視覺信息。監控人員通過對監控對象的注視和觀察，從視覺信息中進一步獲取監控對象的顏色、尺寸、形狀、紋理、數量、位置、運動狀態等特征信息，從而為監控目標提供決策支持。
監控目標和監控對象的特性不同，視覺信息中蘊含監控效用的特征信息也不同，視頻監控的方式和重點也隨之變化。根據監控效用信息理論，只需保留視覺信息中的那些對監控目標起決策作用的監控效用信息便可以保證監控目標的順利完成，為遠程視頻監控系統中實現視頻信息和圖像數據的精簡提供可能。
（1）視頻信息的轉換流程和控制方式
在面向生產的監控系統運行過程中，經過一系列的信息選擇和轉化步驟，最終監控人員所能得到的僅僅是在監控終端顯示的視頻圖像所反映的視覺信息，而這部分信息中還包含了大量與監控目標無關或者作用不大的無效信息，真正被監控人員所認知和理解并對生產管理起決策支持作用的監控效用信息只是其中很小一部分。因而監控效用信息的可獲取性成為決定監控效率的關鍵。面向生產現場的遠程視頻監控系統其信息轉換流程如圖2所示包括三個主要過程。
圖2 監控系統中視頻信息的轉換流程
在遠程視頻監控系統中，視頻信息的數據量主要由幀速、分辨率和色彩信息三個因素決定。一般的監控目標往往不需要太高的采幀率，同時降低數據量以滿足數據存儲、傳輸和處理的要求，可以將采幀率適當降低。而一塊采集卡可以實現多種分辨率的視頻采集，根據不同的監控目標來選取適當?shù)姆直媛�。由于監控目標不同，現場環境的復雜程度和光照條件等方面有差異，系統對色彩信息的要求也不一樣。
（2）視頻信息的監控效用評估
監控圖像中所反映的視覺信息繁雜冗余，實際上完成監控目標所需的監控效用信息只是其中的很小一部分特征信息。通過對圖像信息進行監控效用評估，可以將對監控過程起主要作用的監控效用信息與其他低效、無效的次要信息加以區分，從而為隨后的信息篩選提供依據。
從內容信息的重要性角度來考慮，從而對監控畫面不同區域內圖像信息的監控效用進行比較并劃分層次等級。
在生產監控圖像的畫面內容中，監控人員最為關注的是特定監控目標下的監控對象，它包含了支持生產管理決策的絕大部分監控效用信息，因而畫面中構成監控對象的局部圖像信息是最為重要的。
同時，監控對象所在的畫面區域往往也包含了一些監控人員需要關注的次要對象，這是監控人員的感興趣區域（Region of Interest，ROI），其中蘊含了部分對生產管理起輔助作用的信息，因而這部分區域的圖像信息也存在一定的重要性。
在感興趣區域之外的監控畫面是背景圖像，其重要性是最低的，幾乎不含監控效用信息，對監控過程的影響微乎其微。由于監控人員需要通過背景區域圖像信息對生產現場的整體狀況有一個大概認識，從而清楚監控對象的相對位置和狀態并對周圍突發事件有所了解，因而無法將背景區域圖像完全舍棄。

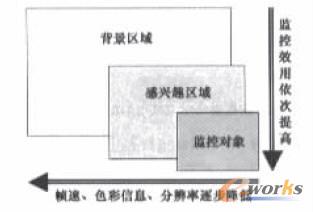

可見生產監控圖像的畫面內容可以分為背景區域、感興趣區域ROI和監控對象三部分，各部分圖像信息的重要性及其所蘊含的監控效用是逐漸增加的，因而監控效用層次也依次提高。圖3所示為視頻畫面的監控效用層次模型及信息篩選機制。
圖3 視頻監控效用層次模型與信息篩選機制
（3）基于監控效用的視頻信息篩選
視頻信息篩選需要選擇在視頻信息轉換流程中的合適階段來進行，在遠程視頻監控系統中，視頻信息篩選的目的是為了減少監控數據量、降低網絡視頻傳輸碼率，從而提高系統的實時性。篩選工作必須在視頻流進入網絡之前完成，即現場監控主機內實現。

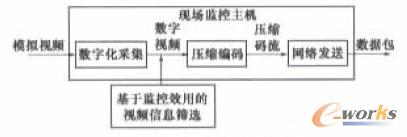

從攝像機得到的模擬視頻信號進入現場監控主機后，經過數字化采集、壓縮編碼和網絡發送三個步驟的處理。無論是模擬視頻信號還是壓縮編碼后的視頻流，都是難以實現信息的提取和處理的。因此只有在視頻流的數字化采集后、壓縮編碼之前進行視頻信息篩選，才能有效地對原始的數字化視頻信息實行基于監控效用的選擇，如圖4所示。
圖4 視頻信息篩選的選擇手段
圖3所示視頻畫面的監控效用層次模型作為信息篩選的依據，通過減小較低層次的視頻區域的幀速、分辨率和色彩信息來降低視頻圖像的總體數據量，即犧牲低層次圖像信息實現視頻數據的精簡。視頻信息篩選的關鍵在于如何科學有效地降低背景區域圖像的信息量，一方面減少無效信息，另一方面也要保證監控人員對監控畫面的整體概況有所了解。在視頻信息篩選的具體實現上，包括以下幾種可行方法：
①幀速控制：分割出背景區域圖像并降低其刷新頻率。
②色彩信息控制：背景區域采用灰度顯示。
③分辨率控制：基于視網膜中央凹處理的圖像變分辨率顯示。
因篇幅限制，本文僅對研究中進行的分辨率控制部分進行介紹。
2.5 監控效用信息在視頻監控中的應用
監控效用信息的分布是以監控對象所在的感興趣區域ROI為中心逐漸減少的，而監控對象及其ROI在監控過程中正是人眼注視點所在區域，監控效用信息的分布規律與視網膜中央凹視覺的采樣特性是相符的。
將視網膜中央凹視覺應用到監控圖像處理當中，使圖像的顯示分辨率與視覺感知分辨率相匹配，便可以模仿人眼在視覺感知中的信息篩選機制來減少生產監控圖像中的非監控效用信息量，實現基于監控效用的視頻信息篩選。

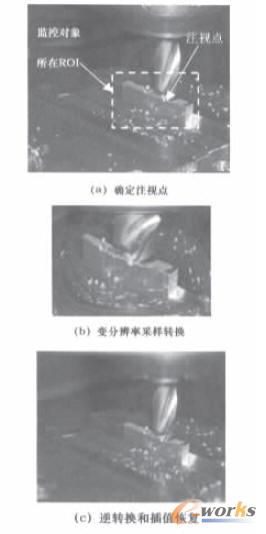

圖5a所示的切削加工畫面，ROI包含了監控對象（被加工工件）以及與加工過程相關的卡具、刀具和切屑等，是監控人員的注意力所在，使之與視網膜中央凹相對應；對監控畫面進行視網膜中央凹處理，如圖5b對監控圖像進行空間變分辨率轉換，將得到的轉換圖像取代原監控圖像進行壓縮編碼、網絡傳輸?shù)炔僮�；圖5c在監控終端通過逆映射和插值處理等方式，將轉換圖像恢復為正常大小但分辨率有所變化的監控圖像進行播放。其中監控對象和ROI仍然保持高分辨率顯示，監控人員可準確提取其中的監控效用信息來進行生產管理和決策，而缺乏監控效用信息的背景區域逐漸降低顯示分辨率，從而使圖像整體數據量下降的同時，保持監控人員對生產現場狀況的整體認識，同時在一定程度上正確引導監控人員的注意力，提高生產監控效率。
圖5 基于視網膜中央凹處理的監控效用信息實現
在案例企業具體監控項目中，在監控目標允許的前提下，經過視網膜中央凹處理的視頻碼率可以比未處理前降低70%以上。同時，結合面向監控效用的遠程圖像分割及邊緣擬合后，壓縮后的監控效用視頻信息量可以僅為其它壓縮方法的10%以下。
3 結 語
制造系統檢測監控技術一直是先進制造技術中的一個研究熱點和核心內容�；诰W(wǎng)絡的遠程監控系統理論上基本滿足了當前制造企業生產與管理模式對監控的需求，但也暴露了原有面向本地的監控系統在向遠程監控系統提升中亟待解決的關鍵性技術問題。監控效用信息理論的提出為當前受到網絡質量約束的網絡化遠程監控系統的有效實現提供了使能工具，并為相關的制造系統效用信息技術研究提供了理論支持和實用案例。
