ERP即企業資源計劃（EntERPrise Resources Planning），是由美國加特納公司（Gartner Group Inc.）最早于90 年代初提出的一種管理理念。它是建立不斷發展的信息技術基礎之上，利用現代企業的先進管理思想，全面地集成了企業的所有資源信息，并為企業提供決策、計劃、控制與經營業績評估的全方位和系統化的管理平臺。傳統ERP 主要有財務管理、生產管理、供應鏈等在企業內部使用的系統；軟件主要在局域網中以客戶機服務器（CS：Client-Server）方式運行，也有少數公司的產品能在Internet 上以瀏覽器服務器（BS：Browser-server）方式運行。隨著企業規模不斷擴大、競爭更加激烈、管理更加科學，現代ERP包括更多的內容，如CRM（Customer Relationship Management）、電子商務（E-COMMERCE）、辦公自動化等。同時要求ERP 系統不僅能在局域網上運行，也要能在Internet 上運行，以便解決企業與企業、企業與客戶之間的協作及遠程辦公等需要。.net 平臺是一個功能強大、高效、可擴展的新型的編程環境，提供了生成應用系統所需要的先進技術和支持未來計算的高效開發工具，帶來了全新的、快速而敏捷的企業計算能力。利用.net 平臺，許多過去極端復雜、費時費力、甚至讓人望而生畏的開發任務現已經變得非常容易。

    文章下面結合筆者的研究成果及實踐經驗，提出一個基于.net 系統平臺的先進的新一代ERP 技術架構。此架構充分結合了CS 結構開發容易、使用方便、效率高等優點，和BS 結構易于安裝部署維護、在Internet 上運行等優點，滿足了企業要求ERP 系統安全、高效、易用、能在Internet 上運行等需要，以及開發商要求系統便于開發的優點。

1 技術架構

    圖1 展示了該文提出的基于.net 的多模ERP 技術架構。此架構主要采用了先進的三層分布式結構、易于部署和開發的智能客戶端技術、以及可根據企業需要進行選擇的多模運行技術。

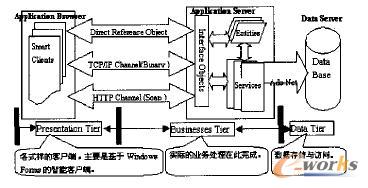

圖1 基于.net 的多模ERP 技術架構

    1.1 三層結構

    在三層系統結構中，第一層是表示層，主要完成應用系統與用戶的交互， 負載輕。它通過統一的界面對象（Interface Object）訪問應用服務器中的業務對象。第二層是業務層，應用系統的業務邏輯主要在此實現，它承受整個系統大多數負載。業務層采用組件對象技術進行開發，使用應用服務器（Application Server）進行管理。業務層中業務組件通過數據庫引擎（這里是ADO.nET）訪問關系數據庫。第三層是數據層，完成數據的存儲和管理。

    三層結構把整個系統的表示邏輯、業務邏輯、數據庫系統分開管理，使得每個層次的任務明確、結構清晰。應用服務器的使用使得大量客戶端的情況下改善了性能。由于運行業務邏輯的應用服務器和數據庫服務器是集中存放集中管理的，提高整個系統的可靠性、安全性。三層系統中功能邏輯的合理劃分使得組件更容易復用，系統更易于集成。此外三層系統中服務器集中進行業務處理，便于系統部署及維護，負載平衡技術保障了隨著企業規模擴大系統具有很強的可擴展性、保護了企業投資。

    業務層是整個系統最復雜的部分，限于篇幅這里作了許多簡化。實體（Entity）指業務活動中所涉及到的物或人的計算機描述，如單據、憑證等，通常表現為數據。從開發角度上講，實體一般是值對象（Value Object），可在需要時進行串行化（Serialize）及反串行化操作，以便在網絡中傳輸以及由數據恢復對象。業務活動及其行為可以改變實體的狀態，如審核單據等。把這些改變實體狀態的業務活動進行抽象化，稱其為服務（Service）。服務一般表現為計算和行為，從開發角度上看是數據處理。另外在程序設計中，也把那些為其它模塊完成某些功能提供支持的對象，稱為這些模塊的服務。業務層中業務組件一般表現為服務。界面對象是服務的一種，直接為客戶端界面（這里是基于Windows Form 的智能客戶端）提供服務，是客戶端通過服務器處理業務的門戶。起到隔離客戶端與服務器、減少客戶端與服務器的交互次數以提高性能、簡化體系結構的作用。界面對象代替?zhèn)鹘y(tǒng)的控制類，但它職責更明確、更容易創建和使用。

    1.2 智能客戶端

    傳統ERP 系統計算模型主要有兩種，以CS 為代表的胖（Rich）客戶端模型和以BS 為代表的瘦（Thin）客戶端模型。前者一般在局域網中運行，效率高、易于開發和使用但不易于部署和維護；后者通常在Internet 上運行，效率低、易于部署維護但不易于開發和使用。智能客戶端（Smart Client）是一種新型的客戶端模型，它結合胖客戶端和瘦客戶端的優點，克服了它們的缺點成為新一代ERP 系統更好的選擇。

    基于.net 的智能客戶端模型充分滿足了開發人員、維護人員和用戶三方需求，結合胖客戶端開發用戶界面的強大功能與彈性以及瘦客戶端的容易部署與維護。智能客戶端基于Windows窗體（Forms）技術開發，借助于Visual Studio.net 等先進的集成可視化開發環境，開發人員能夠非常方便、高效地開發出靈活易用的圖形用戶界面。它比傳統的B / S 架構用HTML及腳本寫的Web 界面更易于用戶使用、開發成本也要低的多。系統安裝時只要將一個主程序文件下載到本地，直接運行即可，甚至可以直接通過Web 訪問直接運行。其他應用組件將在需要的時候由主程序自動發現服務器上最新版本的程序集和應用組件，自動下載和更新。解決了CS 結構中的部署問題，這也是基于BS 架構的ERP 的主要優點之一。

    在此架構中，客戶端主程序文件指應用程序瀏覽器（Application Browser），它是一個負責運行、配置及管理應用組件的容器。與應用服務器不同的是，應用程序瀏覽器負責管理應用組件與用戶交互的客戶端界面，而應用服務器負責管理應用組件中業務處理部分，即業務組件。當用戶完成業務時候，應用程序瀏覽器根據需要自動從服務器下載最新用戶界面（Form 或User Control）組件，用戶與界面通過交互完成任務。表1 描述了三種客戶端模型的特性比較。

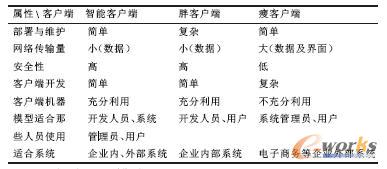

表1 三種客戶端的比較

    1.3 多種運行模式

    使用基于此架構的ERP 系統，企業可以根據自身需要有選擇地進行部署。可以采用便于單個局域網上使用的本地（Local）模式，或者大型企業內部使用的Intranet 模式，及具有完全Web 能力的Internet 模式，也可以根據需要采用三種模式的混合模式。

    本地模式邏輯上屬于三層結構，而部署類似于傳統的CS結構。它適合于企業內部的應用系統，客戶端界面和業務組件在同一個進程中運行，對象之間直接引用而不需要遠程訪問或在網絡上傳輸。優點是速度快、安全性高、對硬件要求低。缺點是所有用戶被限制在同一個局域網區域，部署時需要在每一臺客戶端機器上安裝，比較麻煩。如果設置一臺部署服務器，則可解決此問題。本地模式適合許多中小企業或大企業某些部門使用。

    在Intranet 模式中，智能客戶端通過TCP / IP 通道訪問位于應用服務器中的業務組件，遠程調用及數據實體（Entity）以二進制形式在通道中傳輸�；�于TCP / IP 協議的特性使其能在跨越局域網時還能很好運行，理論上也可以在Internet 上運行，但企業的防火墻常常會阻止直接TCP / IP 通信�？傊甀ntranet模式對于需要跨越多個局域網的企業內部系統是一個比較好的選擇，速度也比較快。

    在Internet 模式中。智能客戶端通過HTTP 通道訪問位于應用服務器的業務組件，遠程調用及數據實體（Entity）以XML文本形式在通道中傳輸�？蛻舳伺c服務器通訊用SOAP（Simple Object Access Protocol）協議，它是基于XML 和HTTP（理論上也可以是其它協議）的遠程對象訪問協議，其開放的國際標準及純文本特性非常適合Internet 上使用。

    本地模式是邏輯上的三層結構，代碼實際運行在一個進程中。Intranet 模式和Internet 模式是真正的三層結構，兩者底層傳輸協議不同、實體（值對象）串行化方式不同，適用于不同的場合。選擇哪種模式是企業自身的需要，部署時做簡單的配置就可完成，且三種模式開發人員只需編寫一套代碼，節省開發成本。表2 是三種模式各種特性的比較。

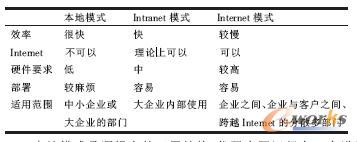

表2 三種運行模式特性的比較

2 實現技術

    智能客戶端的實現如圖2 所示。主要原理是在裝入應用組件的程序集（Assembly）時，如果本地不存在對應的程序集，或者本地存在的程序集比服務器上的程序集舊，則從服務器上下載最新的程序集。下載可以在實際需要時自動進行（網絡運行方式），也可以使用更新組件一次性下載最新組件（本地運行方式），詳細實現參照相關Net資料。

圖2 智能客戶端實現原理

    多模技術的實現原理如圖3 所示，筆者采用變形的抽象工廠（Abstract Factory）[4]模式。抽象工廠模式中，要對每一個需要根據配置創建的對象編寫一個工廠實現方法（如Create ProductA）�？紤]ERP 系統的規模以及對靈活性擴充性的要求高，對抽象工廠做適當變形，把要創建的對象類型作為參數傳入工廠的創建方法（Create 方法），同時可選擇地傳入要創建對象的構造函數參數。這里把Intranet 模式和Internet 模式的工廠合并為一個Remote Servie Factory 實現，由系統配置區分；本地模式的服務對象工廠為Local Servie Factory。

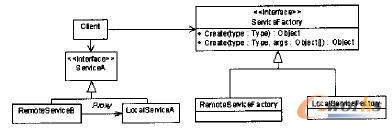

圖3 多模技術的實現模式

    系統使用的服務工廠根據系統配置創建，客戶端使用服務工廠創建服務對象，由服務工廠決定創建的是遠程服務的代理還是本地服務對象的直接引用，客戶端通過同服務對象的接口訪問服務而不需區分是服務本身還是代理。遠程服務與其代理符合代理模式（Proxy Pattern），使用.net 中遠程（Remoting）技術很容易實現。

3 部署

    基于此技術架構實現的系統有多種部署方式，圖4 是常見典型的混合模式部署。系統的業務組件放在企業防火墻后面的應用服務器上。使用智能客戶端的各種用戶在企業內部通過Intranet 訪問系統、在企業外部通過Internet 訪問系統�；�于此技術架構的系統，總體上實現了部署維護簡單、用戶使用方便、開發低成本、運行高效率的優點。

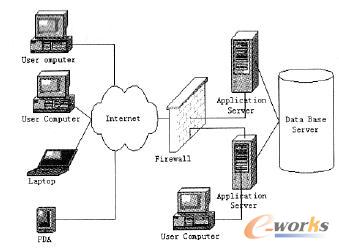

圖4 典型的系統部署

4 小結

    文章闡述了一個基于.net 的新一代ERP 技術架構，重點討論新架構的三層結構、智能客戶端、多種運行模式幾個特性。需要一提的是，圖1所描述的架構是一個經過抽象簡化了的技術架構，有些內容如組件技術及面向服務（service-oriented）都沒有介紹。而對于開發一個大型的先進的ERP 系統來講，涉及到技術及方法、工具及過程等眾多因素，需要支持企業的業務流程重組、協同工作、系統集成等特性，這里也都不再描述了。另外，此技術架構不僅適用于ERP 系統，它先進的特性，極低的開發成本對于許多信息系統來講都是一個很好的選擇。此架構提到的一些技術也不僅是在.net 下才能實現，有些技術在一些系統中早已存在，只是.net 平臺從系統和語言級別對這些技術提供了支持，使得基于此架構開發應用系統變得更為簡單、有效、便捷。在實踐方面，得到國家支持，由國內外眾多專家設計的新一代用友U8.net ERP 系統正在緊鑼密鼓地進行，此技術架構在U8.net 產品中得到充分的應用，獲得了很好的效果。
