一、提出方案
為保證中心機房內各種電腦設備的不間斷運行，UPS電源設備是其必有設備。而中心機房的UPS電源使用壽命約1O年，10年后，UPS電源主機的更換，會對中心機房內小型機、網絡設備、服務器造成停電影響，并可能導致小型機、服務器加電后不能正常啟動，這是困擾中心機房設備正常運行乃至使各項業務順暢進行的一個問題。而銀行由于其特殊性，為此停電時機的選擇、向上級及銀監部門申請報批、向新聞媒體公布等事宜也是銀行審慎對待的事情。
為此，特提出UPS電源短接柜方案，以解決UPS電源更換時，保證中心機房內所有設備不停電的問題，從而保證中心機房內各種電腦設備安全、不間斷地運行及各種業務的順暢運行，使中心機房的安全運行上一個新臺階
二、UPS電源主機短接柜原理及實施方案

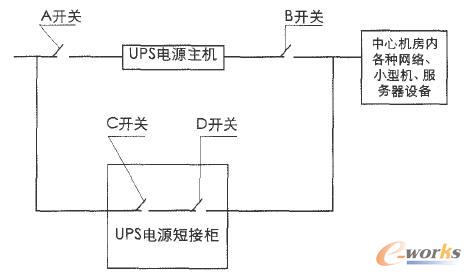

UPS電源短接柜原理圖如圖1所示：
圖1 UPS電源短接柜原理圖
在正常使用時，配電柜A，B開關閉合，短接柜內c，D開關斷開，UPS主機正常工作，并實現對中心機房內所有網絡、小型機、服務器等設備的正常供電。
更換UPS電源主機時，在配電柜C開關下口接新UPS電源主機并閉合此開關，調試新UPS電源。在此調試過程中，配電柜A，B開關閉合，[HUPS電源正常工作，短接柜內D開關斷開。此時，中心機房內各種電腦設備正常供電。
新UPS電源調試正常無誤后，將[HUPS電源主機停機并設置成旁通狀態，使得市電(或前級UPS輸出)通過開關A、IEtUPS電源主機、B直通，并將新UPS電源主機從短接柜中停機移走，開關C，D閉合，使市電(或前級UPS輸出)也通過開關C、D直通。此時，中心機房內各種電腦設備正常供電。
在C，D開關閉合且市電(或前級UPS輸出)通過開關C，D直通狀態下，將A，B開關斷開，IHUPS電源除去。新UPS電源安裝于原UPS電源主機處，并把新機器的配電連接無誤，開關A，B閉合，使市電(或前級UPS輸出)通過開關A、新UPS電源主機、B直通，新UPS電源主機處于旁通狀態。此時，中心機房內各種電腦設備正常供電。
將短接柜內C，D開關斷開，新UPS電源主機啟機，新UPS電源工作正常，UPS電源更換完畢。中心機房內各種電腦設備正常供電。
本方案中必須注意的技術點是配電柜、短接柜的地線、零線的短接，即無論是否有更換UPS電源主機的情況，配電柜、短接柜的輸入、輸出地線、零線應短接，以避免更換UPS電源主機時輸出地線、零線的懸空，以保證中心機房電腦設備的安全。
