一、前言
Creo軟件由美國參數技術公司(PTC)開發的新一代CAD/CAM/CAE軟件系統。Parameric是Creo軟件系統中的參數化建模軟件，在模具設計過程中，借助該模塊可以為塑料模具設計人員提供快速創建和修改模具零部件的功能，以縮短模具設計周期。
塑料模具設計是模具設計與制造專業的核心專業課程，一般課堂面授缺乏直觀性，難以培養學生模具設計能力。在教學中可利用Creo Parameric軟件的模具設計模塊，通過產品三維模型得到對應的型芯和型腔。下面結合Creo Parameric設計支架座的注塑模具。
二、支架座結構和工藝性分析
下圖為支架三維模型展示圖。該支架材料為ABS，收縮率為0.5%，一模兩穴。根據圖中可看出零件解構復雜：①有一個大體積的側抽芯：②有兩個斜側抽芯孔。

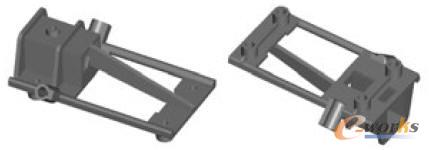

圖1 支架三維模型展示圖
三、支架座模仁設計
1.定位參考模型和工件
打開Creo Parameric軟件，點擊“文件”-“新建”-“制造”-“模具型腔”，輸入文件名，點擊“確定”。調人參考模型，點擊“自動工件”，輸入統一的偏移尺寸后，對“整體尺寸”中的各項值取整，點擊“確定”獲得工件。
2.設置收縮率
在“修飾符”工具欄中，點擊“按尺寸收縮”-“輸入收縮率0. 05”-“確定”。
3.創建分型面
在“分型面和模具體積塊”工具欄中，利用“分型面”工具，分別創建兩個斜側抽芯分型面、側抽芯分型面、主分型面。
4.分割體積塊
完成所有分型面的創建后，運用“分型面和模具體積塊”工具欄中“體積快分割”命令，分步將工件分割成模具成型零件。
5.抽取型芯、型腔和滑塊
通過第(4)步創建的體積塊，點擊“元件”工具欄中的“型腔鑲塊”命令創建型芯、型腔和滑塊零件。
6.輔助零件設計
模具中的輔助零件主要是指除了模架以外的零件，主要功能是輔助零件成型，常見含有抽芯機構和頂出機構。為了方便斜側抽芯與側抽芯等機構順利運動，通常需要經過詳細計算后再決定抽芯機構的形式。對于支架座模具中的斜側抽芯采用斜滑塊形式抽芯，側抽芯采用斜導柱形式抽芯，底部小孔部分采用型芯推桿的形式。
7.模架
根據模仁部分的結構分析，選擇二板模胚，根據模仁的具體尺寸，選擇合適的大小的模胚。
四、結束語
在模具設計中，充分發揮三維軟件的功能，能大幅提高教學效果。對于學生來說由于模具圖紙的閱讀方法和普通機械圖紙有一定的區別，因此掌握運用三維軟件的設計方法就顯得更加必要。將Creo Parameric運用到模具設計教學中，可改善學生對模具圖的理解和認知能力。
