PDM全稱為Product Data Management，目前從對單一數據和簡單數據的管理逐步擴展到對產品開發過程中所有數據和過程的管理——即對設計圖樣（CAD數據）和電子文檔的管理、對工程更改單的管理、對材料清單和工作流的管理，以及對產品結構的管理和配置等。PDM系統通過管理CAD文檔、圖樣文件來實現對CAD數據的管理。筆者所在單位通過在Pro/ENGINEER應用程序當中的注冊服務器來實現將CAD數據上載到PDM系統中。
一、PDMLink-Pro/ENGINEER集成管理

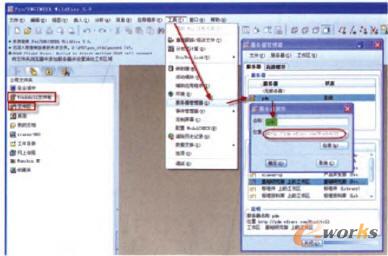

PDMLink服務器是存儲和管理全部產品數據的電子倉庫，要從Pro/ENGINEER程序中訪問PDMLink服務器，必須首先使用Pro/ENGINEER注冊服務器。注冊服務器方法如圖1所示：點擊選擇Pro/ENGINEER程序中“工具”菜單上的“服務器注冊”選項，名稱統一填寫為“PDM”。
圖1 注冊服務器示意圖
成功注冊服務器后，就可以通過“Windchill文件柜”訪問PDMLink服務器主要通過上載、檢入、檢出或者導入/導出工作區等操作來實現對產品數據的存儲和管理。通過設置工作目錄，不管該文件在本地磁盤路徑有多深，都可以方便地通過點擊“工作目錄”打開該文件夾，然后使用Pro/ENGINEER讀取CAD文件。
二、Canfig.pro文件配置
在三維設計前，首先需要配置Config.pro文件，因?yàn)樵撐募琍ro/ENGINEER中的所有參數配置，只有把它放在安裝目錄的text文件夾或者啟動目錄下才能順利加載。根據本單位實際應用環境，經過反復修改和調試，最終統一了三維設計的系統配置文件其中，包括對注冊服務器名稱、快捷鍵、背景顏色、模板路徑、線條粗細和顏色等許多參數的定義（圖2）。

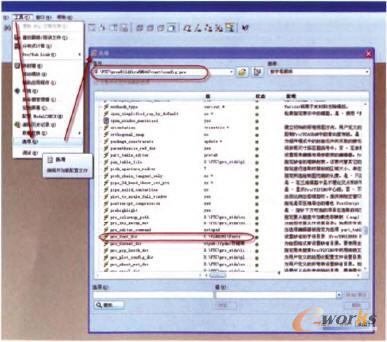

圖2 程序中Config文件配置
三、模板定制與設置
為了與上級單位設計數據格式保持一致，結合行業使用情況，我們制定了兩個針對本單位的客制化參數。首先，我們定制了三維和二維模板。設置這樣兩種模板，減少了設計者使用PDM系統檢人時出現錯誤提示的情況。第二，為了使設計圖樣更加美觀，我們也對字體進行了定制。
在Pro/ENGINEER程序集成了Smartdrawing軟件之后，為了標注尺寸和參數時更加方便，我們還對裝配圖模板進行了修改。至此，在具體的使用過程中，設計者只需把模板拷貝至Formats文件夾下，即可方便地檢索到模板。
四、常見問題分析及解決辦法
將CAD文檔檢入PDM系統出現沖突時，事件管理器下可以看到詳細的沖突提示。針對常出現的錯誤提示，根據經驗，筆者進行了總結歸納，主要有以下幾個方面的問題。
1.“幽靈文件”的問題
(1)“幽靈文件”產生的原因及分析。
“幽靈文件”主要是指由假參考關系形成的錯誤文件。其中，參考本地磁盤里的CAD文檔，重命名成其他中文名稱的CAD文檔與原文檔所形成的關系，為假參考關系。由于被參考的文檔在PDM系統中并不存在，在檢入系統時，PDM系統自動搜索相關CAD文檔失敗就形成了”幽靈文件”。
(2)“幽靈文件”造成的后果。
由于檢入系統時發生錯誤，因此“幽靈文件”常常導致的結果是無法將新建的CAD文檔檢入PDM系統。“幽靈文件”的標識如圖3所示。

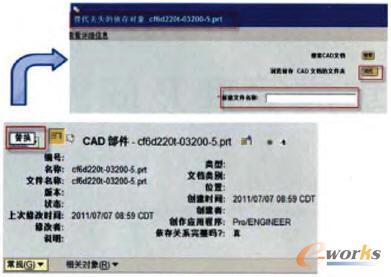

圖3 “幽靈文件”示意圖
(3)解決“幽靈文件”的方法。
處理“幽靈文件”共有兩種方法。第一種方法，斷開參考關系。用Pro/ENGINEER程序打開與“幽靈文件”相關的主模型文件，在菜單“信息”選項下，找到“關系查看器”下的“過濾器”，在“從屬關系”上單擊右鍵，選擇“斷開關系”。這樣，再檢入PDM系統時，系統就不再檢索參考文檔，自然就可以順利檢入系統了。第二種方法，新建一個與“幽靈文件”同名的文件，替換原“幽靈文件”，之后即可檢入系統，如圖4所示。這是因?yàn)樘鎿Q后，PDM系統在檢入文件時，就可以檢索到所需要的CAO文檔，因此就不會再出現無法檢入的問題了。但是，采用第二種方法，會在PDM系統內多添加一個無用的文件——這是使用該辦法所付出的代價。
圖4 替換“幽靈文件”的方法
順便說一下，如果是真參考關系，那么可以使用“瀏覽”功能，到公共區找到該文檔并替換，替換后，該文檔就能夠被成功地檢入PDM系統。
2.重命名的問題
(1)出現重命名問題的原因。
在創建CAD文檔時，如果只填寫了名稱，在“公用名稱”一欄未填寫，那么在檢入系統后，系統就會默該文件的“中文名稱”與“名稱”相同(圖5)。一般來說，設計過程中如果“名稱”一欄按照產品的系列名稱來命名，那么當最終設計二維圖樣時，系統要求確定中文名稱時，設計師就不得不對其進行一一修改。這就是重命名問題的原因。
圖5 創建CAD文檔時中文名稱填寫
(2)重命名問題造成的結果。
如果在創建CAD文檔時，“公用名稱”里未填寫“中文名稱”，那么在本地工作區或者應用程序(例如Pro/ENGINEER系統)內將無法更改，即使在程序Pro/ENGINEER內更改成功，再檢入PDM系統內，其將仍然與“名稱”相同。換句話說，在本地工作區內將無法對CAD文檔進行“重命名”。
(3)解決方法。
如果一旦出現類似的問題，那么設計師將只能在PDM系統的公用區里進行重命名。具體操作為：首先進入公用區，在CAD文檔下選擇“操作“命令當中的“重命名”即可，如圖6所示。或者，設計師也可以在創建CAD文檔時，將“公用名稱”一欄填寫完整——這是一勞永逸的最佳方法。

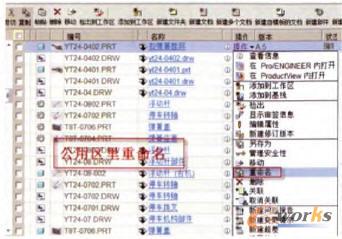

圖6 公用區重命名
3.檢出問題
(1)檢出問題出現的原因。
出現檢出問題的原因，大部分都是對未檢出系統的CAD文檔進行了修改，并因此產生了檢出問題。具體情況有以下兩種。
第一種情況是：從PDM系統檢索文檔并選擇用Pro/ENGINEER打開時，系統未執行檢出操作而直接進行了編輯操作。事實上，當使用程序Pro/ENGINEER檢索PDM系統內的CAD文檔時，并不需要檢出操作。但當編輯CAO文檔時，系統就會出現“對象是只讀的，因?yàn)槲磳⑵錂z出”的提示。很多設計者選擇了“繼續”選項，如圖7所示。因?yàn)榇蟛糠謺r候，設計者都認為只是瀏覽一下而已。但實際上，很多時候，都是在瀏覽的過程中，發現了問題，進行了修改。

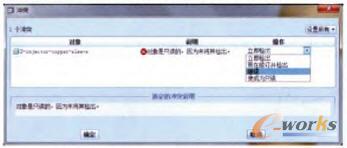

圖7 編輯未檢出的CAD文檔出現的提示
第二種情況是：將本地磁盤上的CAD文檔打開并直接修改，直到檢入時才出現如圖8所示的提示，至此才發現PDM系統內已存在該文檔。但是因?yàn)樵O(shè)計過程較長，設計者本人早已忘記PDM系統內已經有了小版本。或者有些時候，設計者認為設計時連接系統比較麻煩，直到上載系統出現錯誤提示時才發覺問題的嚴重性。

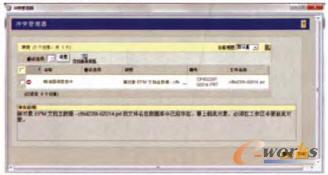

圖8 本地磁盤上打開的CAD文檔保存時出現的沖突提示
(2)造成后果。
產生檢出問題的CAO文檔，雖然在PDM系統內處于“編輯中”的狀態，但是實際上是無法對其進行編輯的。這種情況相當于對本地磁盤上的文件設置了“只讀”狀態，當然無法修改，即使能夠進行修改或者編輯操作，但這些操作的結果都無法檢入到PDM系統中。
(3)解決方法。
在通過Pro/ENGINEER修改CAD數據前，設計者應該將該CAD文檔從公用區檢出到工作區，檢出后的CAO文檔存在兩個副本，如圖9所示：“工作副本”和“原始版本”。檢出進行的修改都是對“工作副本”的內容所進行的修改。

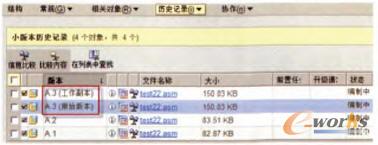

圖9 檢出狀態時CAD文檔的狀態
更穩妥的處理方法是在Pro/ENGINEER程序下，先將CAO文檔備份至本地磁盤。然后再從公用區檢出到本地工作區。此時，再使用Pro/ENGINEER程序打開本地磁盤上的該文檔，直接將其檢入PDM系統(圖10)。之所以選擇從本地工作區檢出，是因?yàn)樵诠矃^(qū)檢出時，非常容易覆蓋本地工作區內已修改的CAD文檔，所以一定要慎重。
圖10 本地磁盤修改過的CAD文檔在本地工作區上
操作者將CAD文檔檢出并更新至PDM系統內后，再在程序Pro/ENGINEER下打開修改好的版本，在程序Pro/ENGINEER下檢入就可以了。這樣做，避免了因出現無法恢復最新版本而造成不可挽回?fù)p失的可能。
4.檢入問題
與Intralink系統相比，檢入CAD文檔時更容易出現錯誤提示：比如“幽靈文件”的問題，沒有檢出或者標準件沒有更新……這都是設計人員在使用PDM系統時遇到比較多的問題。一旦遇到無法將CAO文檔檢入系統的問題，操作者需要檢查以下幾個方面。
(1)沒有權限檢入時，查看路徑是否正確。
對于新創建的CAD文檔，在檢入時，默認的路徑為產品庫根目錄，操作者應檢查該目錄是否是因?yàn)槎x了寫入權限才導致無法檢入。一般來講，新建文檔較多時，可以點選“設置位置”進行批量設置(圖11)。

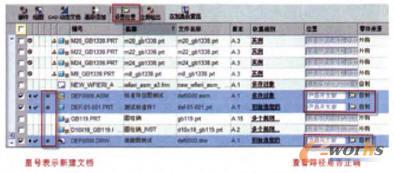

圖11 新建CAD文檔批量設置路徑的方法
(2)客制化屬性是否已設置。

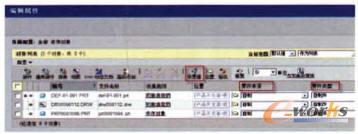

“零件類型”和“零件來源”為兩個客制化屬性。如果CAD文檔內沒有設置這兩個屬性，則該文檔將無法檢入。解決方法為：在工作區內，在“編輯”菜單的“屬性”選項中進行批量設置，如圖12所示。
圖12 批量設置文檔屬性的方法
(3)相關聯的part是否更新或同步。
對與檢入CAD文檔相關聯的文檔在工作區內進行更新或者同步，在替換為本地工作區的文檔后，就可以成功檢入，如圖13所示即為更新裝配圖和part文件。在檢入裝配有圖13所示的兩個CAD文檔的裝配圖時，系統將自動略過這兩個文檔而沒有檢出沖突的提示。
圖13 更新CAD支檔
檢入時需要注意的問題是：定制檢入時，應注意勾選圖14所示的3個選項。這樣以來，在檢入后，相關的標準件會從工作區內被清除，不容易造成沖突。
圖14 檢入時須勾選的3個選項
5.用戶交互登陸問題
在Pro/ENGINEER集成環境下，用不同帳戶登陸PDM系統，容易造成本地工作區內的CAD文檔丟失。首先，切忌盡量不要用其他用戶的身份認證交互登陸。其次，用戶在修改后，盡量采用“保存并上載”的方式將修改后的CAD文檔保存至服務器端工作區，這樣即使該CAO文檔在本地工作區丟失，在服務器端的工作區還會保存一份。
6.標準件的使用

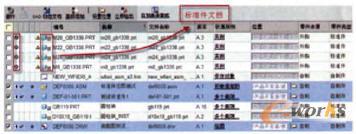

標準件存放在存儲庫里，屬于借用件。在把標準件裝配進總成的CAD文檔后，在檢入PDM系統時，常常需要更新標準件，使其前面的標志變?yōu)閳A鎖的狀態(圖15)。對于PDM系統內已有的CAD文檔，在檢入時系統會自動路過而不檢入，否則事件管理器會出現不可編輯的錯誤提示。
圖15 更新標準件后的狀態

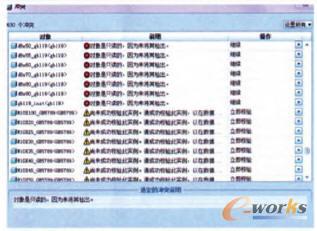

當保存裝配有標準件的CAD文檔時，系統會出現如圖16所示的沖突提示。這時，應該選擇“設置所有”菜單下的“繼續”選項，而不是將相關標準件檢出。當標準件檢入系統時，如果出現如圖17所示的沖突對話框時，應該選擇“立即校驗”選項，在檢驗完成后系統會自動略過而不檢入。
圖16 標準件的相關沖突對話框

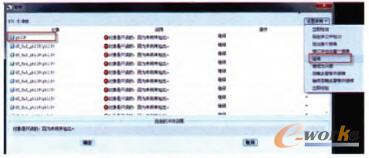

圖17 撿入系統時標準件沖突對話框
