1.系統架構

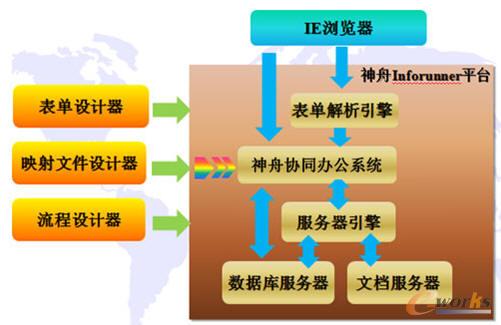

圖1 神舟協同辦公系統框架圖

    神舟協同辦公系統的整體框架以Windows系統為基礎操作系統平臺，IIS為應用系統服務器。數據庫可支持國產數據庫OSCAR和微軟數據庫SQL Server，數據屬性值存儲于數據庫中，而文檔數據則存于文檔服務器中。業務邏輯核心層由“表單引擎”、“流程引擎”和“數據庫映射引擎”三大服務器引擎組成，負責表單數據的存儲，與Web層數據自然交互，形成以流程為載體的表單流轉功能。“表單設計器”、“流程設計器”、“映射文件設計器”、“離線填寫工具”是產品模板的設計和編輯部分，展示層Web與服務器引擎相互協作，給用戶呈現所見即所得的視覺享受，電子和紙質單據達到和諧的統一。

圖2 神舟電子印章系統框架圖

    神舟電子印章系統框架包括電子印章模塊本身的功能、電子印章模塊與各業務系統之間的集成以及電子印章模塊與數字證書體系系統（CA）的集成。

圖3 神舟安全定密系統框架圖

    如圖3所示，神舟安全定密系統通過定密管理平臺管理定密依據、密級等數據，該平臺主要安裝部署在定密系統應用服務器上，同時提供WebService接口給其他應用系統調用，實現系統集成。

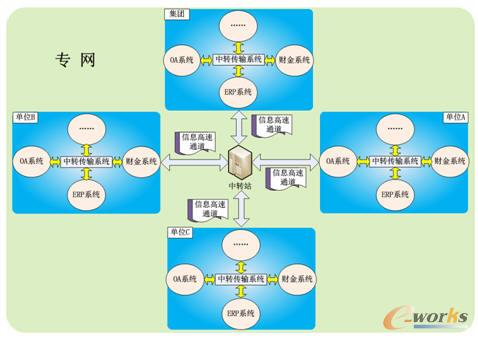

圖4 神舟數據中轉傳輸平臺框架圖

    神舟數據中轉傳輸平臺主要通過上傳、下載、簽收、退回以及斷點續傳等功能共享數據信息，對組織現有流程進行整合，利用中轉站服務器是組織之間的信息傳遞不受時間和地域的限制，并生成審計日志，方便對工作流進行安全監控。

2.系統功能

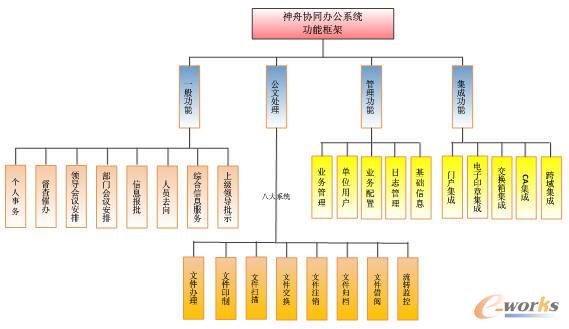

圖5 系統功能圖

3.系統集成

    （1）與神舟辦公自動化應用系統的集成

    1)代碼集成

    主要修改的模塊如下圖所示：

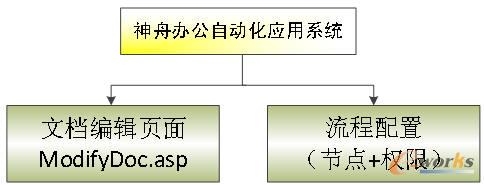

圖6 神舟辦公自動化應用系統集成電子印章修改模塊圖

    神舟辦公自動化應用系統主要涉及更改的模塊有文檔修改的Asp頁面和工作流配置模塊，如圖6所示，主要內容如下：

    在文檔編輯的Word頁面中加入“蓋章”按鈕，加入印章的客戶端JavaScript腳本依托的Object對象，蓋章執行的動作均在JavaScript的腳本中，有相應蓋章權限的人員可以調用這些方法，包括簽章函數方法、保存函數方法和打印函數方法等。

    2)流程配置

    在發文流程中加入“蓋章”節點，同時分配蓋章權限，當流程任務到達蓋章節點時，蓋章節點用戶可點擊蓋章按鈕驅動蓋章函數。

    3)發文蓋章

    發文流程中在原有流程中增加流程節點“加蓋電子印章”，流程其他節點不變。以發文流程為例，具體描述如下：

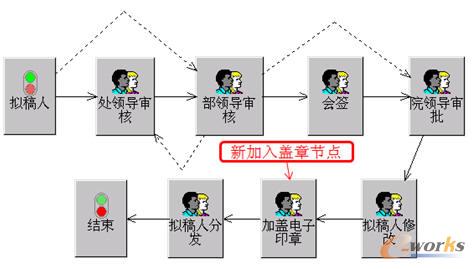

圖7 工作流程圖

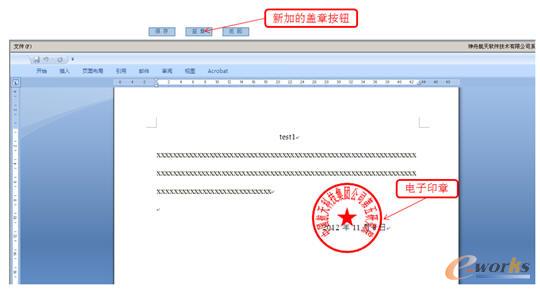

    在處理公文頁加入“蓋章”按鈕，點擊后進行蓋章，如下圖所示：

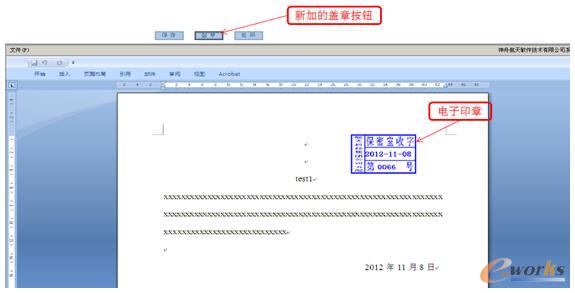

圖8 正文蓋章示例圖

    4)收文簽收

    整體流程：（收文→機要處→分發→結束）

    在原有流程簽收文件后增加“加蓋保收章”，簽收文件分為word格式和pdf格式，其中word格式文件加蓋保收章如下圖所示：

    ●外收文登記

    外部收文為pdf格式，文件加蓋保收章如下圖所示：

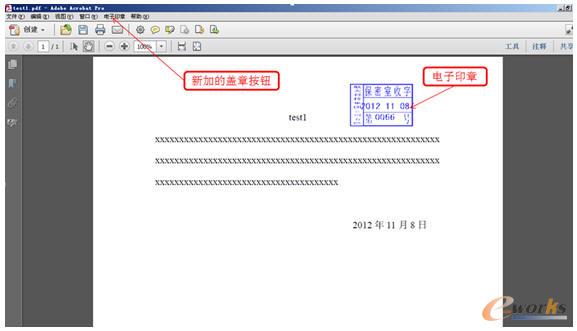

圖9 外收文蓋章示例圖

    ●內收文登記

    內部收文為word格式，文件加蓋保收章如下圖所示：

圖10 內收文蓋章示例圖

    （2）與CA系統的集成

    支持CA認證方式，產品基于國際標準PKI（公共密鑰基礎設施）體系。完全支持標準的CA認證。已完成中國人民解放軍總參第五十六研究所的CA認證體系、飛天的認證體系的緊密集成。具體原理如下圖所示：

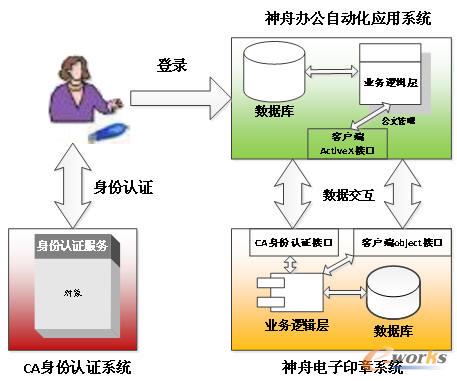

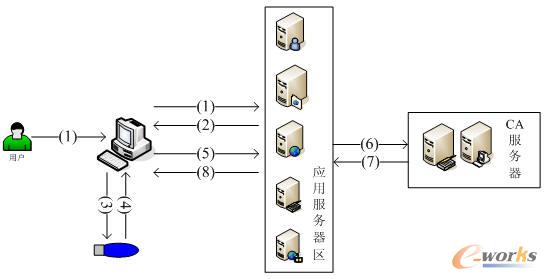

圖11 電子印章模塊與CA系統集成原理圖

    登錄驗證流程是：

    用戶通過終端計算機上的瀏覽器訪問應用電子印章模塊，向服務器提交訪問請求，服務器端生成本次登錄會話的一個隨機字串；

    服務器相應請求后，返回電子印章頁面，其中包含了隨機字串內容；

    用戶點擊登錄后，終端頁面通過調用控件，向USB key發送讀取證書的請求和對隨機數簽名的請求；

    USB key驗證用戶身份，讀取其中的證書信息，并對登錄會話隨機字串進行簽名，返回給終端頁面；

    終端頁面將證書信息和隨機字串簽名信息發送到電子印章模塊的應用服務器上；

    電子印章服務器得到證書信息后，調用CA接口驗證證書有效性；

    CA服務器得到證書信息后，對證書有效性和狀態進行驗證，并將驗證結果反饋給電子印章模塊服務器；

    電子印章服務器得到證書驗證信息，并對隨機數簽名信息進行檢查，如果正確，就認為CA認證通過，核實了用戶身份，再使用該用戶身份信息登錄到電子印章模塊中，將登錄后的頁面返回給用戶。
