參數化設計技術讓產品的圖形和設計參數聯系起來，方便修改，大大提高了設計和繪圖效率，筆者提出以Solid Edge軟件為開發平臺，以Visual Basic語言為開發工具，結合數據庫技術，變量表技術，開發ZDY系列減速器的參數化設計建模原型系統。對設計系統的具體功能進行分析，通過不同的功能模塊滿足不同的設計要求。

1 Solid Edge二次開發方法

    可以利用Solid Edge提供的多種二次開發方案，開發出滿足特定功能的應用，或直接將Solid Edge集成到用戶的應用程序中。Solid Edge=次開發常用兩種途徑：①在Solid Edge環境中直接采用Solid Edge數據；②利用COM技術來擴展Solid Edge功能。針對第2種途徑，Solid Edge軟件開發包提供了一系列COM接口，允許用VB或VC++開發應用程序，此時可使用Solid Edge的全部API(Application Programming Interface)應用程序接口，其包含了很多功能函數，可以方便設計人員直接通過編程語言訪問Solid Edge軟件，從而控制實體造型。

    1.1 Solid Edge變量表技術

    1.1.1 變量表的結構

    Solid Edge變量表主要包含類型、名稱、值和公式四個部分。若在“零件”環境中創建一個零件，并選擇主菜單[工具]→[變量]，則可得到該零件的變量表，如圖1所示為自由鍛齒輪坯體變量表。尺寸的變量類型即類型，具有屬性，不允許修改，如Dim、Var等等。參數化設計就是采用編程的方法，在程序中修改變量表中各變量的數值，獲得滿足要求的零件特征造型，但是對定義了公式的變量，則其數值是通過不能人工或編程修改的。公式的作用是通過一定的公式來約束變量的值，對空白公式單元的變量，其值獨立于其他變量，對定義了數學表達式的變量，其值則通過數學表達式計算獲得。如圖1中變量Ct的值由公式int(0.35*B)定義，因此變量B的取值決定了變量C1的值，故B為獨立變量，C1為非獨立變量。

    自由鍛齒輪坯體的變量表，與其對應的結構如圖2(a)所示。如果將圖1變量表中的變量名齒寬B的值修改為100、輪轂寬L的值修改為110、輪轂孔徑d的值修改為65、鍵槽寬b1的值修改為12、鍵槽深t1的值修改為71，則與之對應的結構如圖2(b)所示。這種快捷的對零件造型的改動正是工程設計人員所希望得到的，也是參數化編程容易實現的。

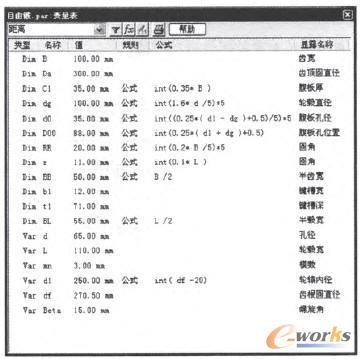

圖1 自由鍛齒輪坯體變量表

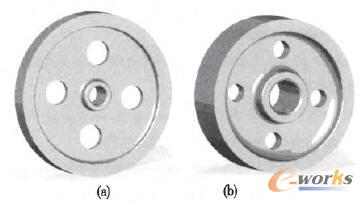

圖2 變量裹法在自由鍛齒輪坯體中的應用

    1.1.2 變量表的自動操作

    為了實現Solid Edge中變量的自動操作，必須訪問變量集合(Variables)和變量對象（Variable）。變量集合有兩大功能：①創建和訪問變量對象：既可采用Add方法創建新的變量對象，也可以采用標準方法遍歷集合中的成員。由于變量集合中變量的基本單位采用是毫米，而在VB直接調用Solid Edge命令建模時的基本單位采用是米，當兩種方法同時使用時要注意數值轉換。②把尺寸作為變量：變量集合提供多種方法操作尺寸，并可以創建控制尺寸值的規則（公式）�？梢杂袃煞N外部資源-VB和與之鏈接的Excel電子表格來驅動變量和尺寸的值。

    用VB驅動變量和尺寸值的思路為：首先采用人機交互方式構建三維模型，并對控制變量進行合理設計：再由編寫的VB程序，按一定的方法查詢模型中的控制變量，通過改變控制變量的數值，達到更新三維模型的目的。該方法具有編程簡單，通用性好的特點。此方法的基本原理有3點：

    1)對特征的信息用創建的一張數據表存儲。

    2)檢索查取零件數據文件中的特征值，以記錄的形式創建數據表。

    3)按照零件表的格式，生成滿足要求的記錄值并激活，則記錄中的值將自動輸入到零件模型數據中，達到以指定值更新零件模型的目的。

    采用該原理時，可以通過Solid Edge提供的函數來實現零件與數據表的連接。

    1.2 VB中調用Solid Edge直接建模

    該方法是通過設計參數在VB程序中處理，自動調用Solid Edge創建零件的三維實體模型，或在已有三維零件模型的基礎上，修改有關設計參數并自動更新實體模型。幾乎能實現Solid Edge環境中可以交互操作完成的所有工作，因此能按編程者的意愿自動完成建模任務。該方法的基本原理包括以下3點：

    1)根據特征創建其2D輪廓，并定義其尺寸與位置約束。

    2)采用拉伸、旋轉、放樣或掃掠等方法對特征的2D輪廓進行操作，構建滿足要求的三維零件模型。

    3)修改模型特征屬性或特征的2D輪廓可實現對零件模型的編輯。

    1.2.1 創建三維零件模型

    ①PartDocument(零件環境)對象的獲取

    為得到Solid Edge.Application根對象（一般用變量objApp保存該對象），可采用VB的2個函數GetObjectO或CreateObjectO，在程序中具體應調用哪個函數，則需要用條件語句來判斷是否啟動了Solid Edge系統；然后，通過專用函數來獲取Solid Edge的PartDocument對象（通常用變量objDoc保存該對象）。如圖3所示為該對象的層次關系。

圖3 對象的層次關系

    ②2D特征輪廓的創建

    對特征的2D輪廓（或稱草圖輪廓），其創建的方法主要包含有兩步：先定義草圖所在平面，再在該平面上進行幾何圖形特征的添加。

    ③幾何圖形約束關系的建立

    為了保持用不同幾何對象構成的特征輪廓位置關系的正確性，必須定義相應的位置約束。用幾何圖形特征創建的相似方法可對幾何對象定義位置約束：首先，創建Relations2d關系集合對象，然后調用其定義關系方法來創建幾何圖形的位置約束。如：為了使兩個對象首尾相連，可調用AddKeypoint關系方法使關鍵點相連。

    ④零件模型的創建

    為了在特征2D輪廓基礎上創建基礎特征，可調用集合對象Models中的各種Add方法。如AddFiniteExtrudeProtrusion-創建拉伸特征，AddLoftedProtrusion-創建放樣特征等。

    調用集合對象Models下級對象Model支持的方法，可以在基礎特征之上再創建其他特征。如用ExtrudeCutouts.AddFinite-創建拉伸除料特征，LoftedCutouts.AddFinite-放樣除料特征等。

    1.2.2 修改三維零件模型

    對參數化模塊創建的模型自動更新是按照用戶的輸入設計參數進行的，主要包括2方面的內容：修改2D特征輪廓與修改3D零件模型特征。

    ①2D特征輪廓的修改

    調用幾何圖形對象的方法或重新置對象的屬性；通過更改尺寸進行修改：利用設計變量進行修改。

    ②3D零件特征的修改

    主要是通過對3D零件特征的屬性值進行重新設置來達到其修改目的。具體方法為：首先獲取Model對象下層相應特征的集合對象，并獲得具體的零件特征，然后重新對該特征對象的屬性進行賦值。

2 小結

    對Solid Edge中二次開發的變量表技術與VB中直接調用Solid Edge建模技術進行探討，并研究其在參數化建模的原理與方法。將設計計算與建模有機結合協同處理，可以大大提高設計效率，同時也能將設計缺陷盡可能降到最低。為ZDY型標準減速器的參數化系統開發奠定基礎。
