北京安懷信科技有限公司楊軍永經理
一、AAM客戶應用背景
1.公司簡介
American Axle & Manufacturing，Inc.(AAM)，即美國車橋公司，是世界汽車零部件制造巨頭之一。公司于1919年就已成為通用汽車轎車生產供應商，AAM在輕型卡車和SUV上有著豐富的積累，同時能為全球各汽車廠提供零配件。AAM在解決傳統工程項目，尤其是在使用有限元基礎做分析領域有著豐富的經驗。
2.遇到挑戰
雖然AAM本身做得很好，但是依然遇到了很多挑戰。
第一，工程效率和人力資源的限制，使得AAM在完成具有競爭性的創新過程中，成本控制成為一種挑戰。
時間就是成本，過去工程效率和人力資源始終是AAM的一個瓶頸問題。為什么成本控制是一種挑戰呢？因為做CAE仿真的都知道，首先設計一個方案要做CAE分析，最簡單的一個分析可能也要用到兩三個小時，比如國外一般生產一個東西，肯定是有好多種方案，不像中國可能就是在一套方案上做出好多修改。而且國外在概念設計的過程中就會提出很多種方案，如果每一種方案都要使用分析的話，一個簡單的可能需要兩三個小時，一個復雜的可能是兩三天、兩三個周，甚至兩三個月都有可能。這樣效率的問題就凸顯出來。
第二，過分依賴于CAE專家的人工操作流程，使得一個即使最基礎的仿真迭代，也至少需要2到3個小時的周期，仿真效率限制了設計優化。
第三，過分依賴于個人能力的人工操作引起的分析錯誤，使得分析的可靠性產生了極高的風險，使得成本更加高昂。什么是老專家？就是分析的任務多了，在這個領域就有了一定的經驗了。對國內很多客戶來說，CAE發展已經很成熟，這一領域出現了很多年輕工程師�？赡苓@些工程師在分析的時候經驗有所不足，面臨同樣一個問題，經驗豐富的老專家分析的結果能跟實驗結果相吻合，而年輕的工程師可能吻合不上，這就體現了個人經驗的問題了。歷史上AAM公司發生數次召回事故，大大影響了公司的發展，有時甚至是致命的。
3.需求
在這種情況下， AAM提出了需求。第一，CAE仿真分析能不能形成一個標準化，能不能自動的把老專家的經驗固化下來，新的工程人員可以按照老專家的經驗、流程，快速得出仿真結果，避免人為的錯誤。第二，就是車橋相關部件CAE仿真模型的快速配置生成，能不能制定出一套很方便的方案，在CAE不詳細的階段就能把結果得出來。最后，能夠自動提取結果。就是自動生成一個報告，可以方便匯報跟工程演示。
二、傳動系統的功能實現
1.方案供應商-Comet Solutions介紹
2012年AAM決定與Comet Solutions合作，完成車橋智能仿真分析系統建設，目前合作完成的第一個產品為DrivenLine SimAPP。Comet Solutions公司成立于1994年，總部位于美國俄亥俄州辛辛那提市，公司創立背景是美國Sandia實驗室、NASA和美國空軍實驗室聯合投資，希望建立一個面向多學科一體化仿真以及快速驗證的系統。2001年，Comet Solutions公司正式成立商業公司，開始獨立為美國其他研究機構及提供軟件服務，這些客戶包括MIT林肯實驗室、美國加州宇航局、NASA肯尼迪中心、DANAGDLS、CatERPillar 等知名企業；Comet Solutions公司所提供的服務以多學科一體化仿真及驗證為主，也提供創新方案設計、自研程序/數學算法/CAE仿真一體化集成等服務。
2.Comet DrivenLine SimAPP方案介紹
SimAPP軟件是幫助用戶建立和利用參數化的3D、2D、1D以及0D的傳動軸，輪軸以及其他相關部件庫，用于完全自動化地配置和進行driveline系統的NVH分析。產生的結果是，生成一個統一的傳動系統的NVH分析環境，幫助用戶真正快速且容易地對任意幾何設計進行評估，而不需要傳統的人工操作的方法。下面介紹了具體的實現過程。

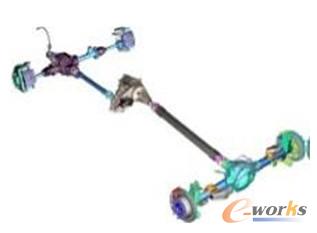

圖1 傳動軸
1）計算的復雜性。傳動軸傳動的時候有齒輪，在傳統過程中如果有一個齒輪嘯叫，轉動的過程中會產生很大噪音。靜力計算，就體現在強度上了。NVH計算，也就是噪聲。

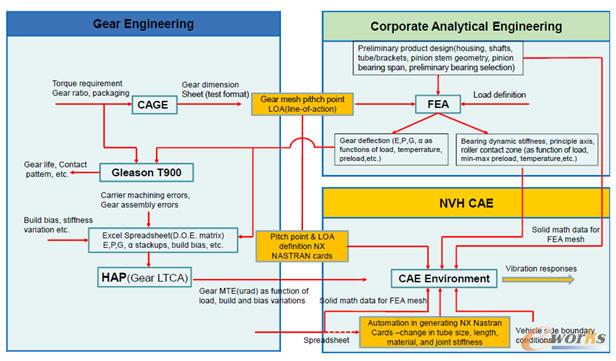

圖2 計算的復雜性
下面介紹了DrivenLine CAE仿真難點。
難點一：創建Nastran模型的大量數據需要從不同的途徑獲取，此類數據都是采用人工的方式獲取，然后組裝成Nastran的分析文件。如果CAD數據并不存在，那么，用戶需要重新基于幾何描述來創建一個“試用”有限元模型——上述工作帶來很大的時間成本和潛在的人為錯誤。
難點二：準雙曲面齒輪類和軸承模型是設計中最需要參數化的部件，也是評估設計的選項。這些部件在有限元中采用1D梁，0D質量單元，0D阻尼，以及剛性連接等。輸入此類數據到Nastran中需要大量的人工和時間，同時沒有正確與否的評價。
難點三：工程師同樣需要具有在可行設計庫中選擇一個初始的軸設計數據的能力。傳統情況下，這些工作采用相當特別的方法，即采用Nastran模型文件來存儲大量軸數據。然后工程師不得不采用人工方式連接此有限元模型到其他文件中。差速齒輪箱通常采用3D建模，并基于該CAD模型直接進行網格劃分。
難點四：在一個動力傳動系統項目中，AAM工程師需要在一個大范圍的參數變化中執行分析，基于大量的選擇進行快速評估。
難點五：進行DOE（實驗設計）和優化設計， 為了保證該工作的可行性， Nastran模型必須在沒有人工操作的情況下自動生成。
工作流程：首先形成了一個流程模板，把要分析的東西都做成一個表格，在Excel表格的基礎上稍微修改一下就能自動生成需要模型，完成網格劃分以后，進行NVH分析、振動噪聲分析，會自動把分析的結果體現出來，并且以不同的形式輸出，這就是NVH分析時很典型的一條曲線。從這里面就可以看出是否合適，是否滿足我們的功能要求。

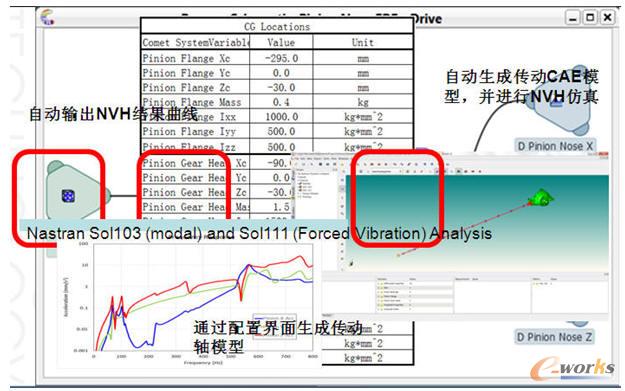

圖3 NVH DrivenLine SimAPP工作過程
NVH DrivenLine SimAPP的優勢：一是工程師可以快速配置傳動設計，從庫中選擇差速齒輪外殼、傳動軸、輪軸等。二是NVH計算模型準備的完全自動化。三是Driven Lin App按照NVH和AAM企業分析規范，在仿真模板中固化了模型的建模規則，就是一維轉動軸+齒輪+差速齒輪箱+小齒輪桿+軸承，也固化了仿真分析規則。四是術語標準化。五是自動化的結果提取和報告生成。
三、AAM客戶價值
1.NVH Drivenling SimAPP帶給AAM價值
首先，每次分析迭代平均減少75%的時間，自動化以后，工作效率明顯提高了；在AAM，單個工程大約可節省13萬美金的花費；捕獲全球?qū)＜抑R；通過全局強化標準和操作減少人工錯誤以達到質量的改進。此外，這個方案的價值被美國著名技術研究公司OraRESEARCH收錄并發表。
2.Drivenling SimAPP Payback and ROI回報和投資回報率
仿真自動化貫穿于制造商的所有家族產品：重用基于參數化定義的1D/0D的傳動軸，輪軸和其他用戶自定義的子部件庫；顯著的時間成本節約和人工錯誤的減少；賦予缺乏經驗和低水平的工程師可以運行計算。
利用所有分析工具，包括幾何設計參數，在所有保真度層面執行自動化DOE和優化計算。
一個一致的系統資源庫。系統數據貫穿于所有保真度、工具和物理關系，包括CAD(2D/3D)，抽象對象(1D/0D)以及各種連接關系。有統一的產品數據看板，所以數據為各種工具所共享。
自動生成的分析報告瞬時為全球各設計團隊所共享，提供統一、一致的貫穿于工具的所有模型和數據。
四、帶給中國客戶的價值思考
帶給中國的價值思考有四點：第一提升傳動系統/車橋/底盤自主設計能力；第二減少80%以上的傳動系統/底盤仿真分析時間；第三集成固化了最佳實踐仿真建模規范，任何水平人員均可進行準確的仿真分析；第四獲取了美國最大的車橋公司的所有相關仿真和建模規范，先進知識轉移。
五、ANWISE公司其他關鍵解決方案
1.DFM pro設計工藝一體化工具
DFM Pro設計工藝一體化工具，這是美國最大的CAD/CAM咨詢公司Geometric公司2011年最新產品，可以直接嵌入于Pro/e，NX，Catia等CAD軟件內部，根據后臺的工藝規則庫，自動檢查設計工藝性；可以檢查出設計中無法加工、難以加工、或加工成本昂貴的地方，自動標示出來，設計人員可直接修改。

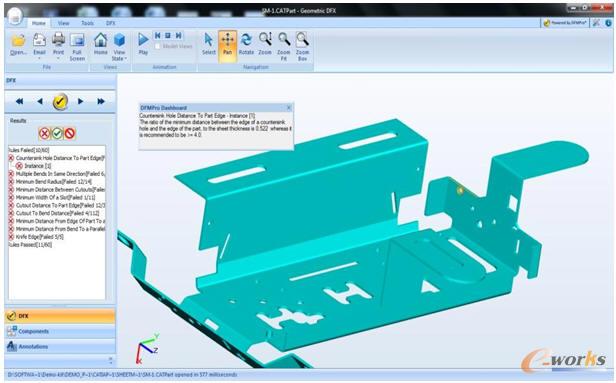

圖4 DFM pro操作界面

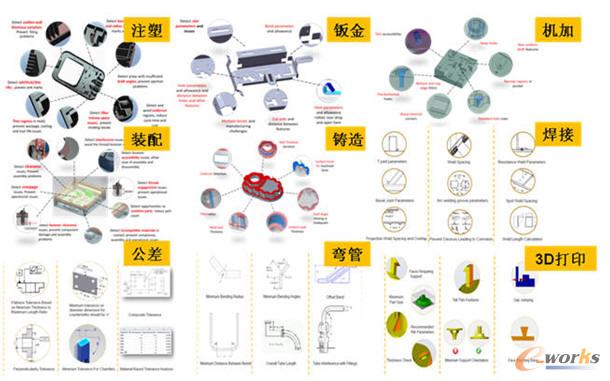

圖5 DFM Pro九大工藝包
總的來說DFM pro的價值主要體現：
1）設計周期縮短。DFM Pro可以大大減少設計工藝性檢查的時間，以及降低設計-工藝反復的次數，據DFM Pro眾多客戶統計，軟件平均為設計工藝檢查周期減少的時間為80%-90%，幾乎提高了10倍的效率。
2）具有設計質量控制。DFM Pro不僅僅為經驗不足的設計人員提供了最佳工程實踐的工藝檢查工具，同時也為資深的設計人員提供了自動化、精確化的檢查手段，避免了設計人員由于人為因素造成設計質量問題。
3）擁有設計成本控制。DFM Pro產品集成了考慮工藝經濟性的規范，可以實時為設計者提供成本更低的設計更改建議，設計者可以根據產品要求接受或者拒絕這些建議，保證了加工成本的更優。
4）具有設計工藝性知識描述和管理。首先DFM Pro的工藝規范庫建立為設計人員與工藝人員建立了一套規范、量化的工藝語言，使得雙方的溝通實現了工程化，而且體現在了針對模型設計的實際更改上；其次DFM Pro的知識庫建立也為設計單位與多個合作加工單位之間建立了一套不同的溝通機制，不同的加工單位對應不同的知識庫進行檢查，大大簡化了設計單位內部以及設計-加工單位之間的溝通困難。
2.SimV&Ver CAE仿真模型驗證工具
2.1 CAE V&V發展歷程
1960年，有限單元法正式商業化，MSC公司成立，第一套商業化CAE軟件被開發出來。此時CAE軟件價值——“建模和仿真可以顯著的降低物理測試的成本”。
1980年，“除非我看見測試結果…否則我將不會相信你的仿真預測”—Saint Thomas經理。
1990年，“如何獲得對仿真的信心？與校核目標相吻合”。AIAA,ASME關于V&V驗證的規范指出——“從模型預期的應用角度來看，仿真是否準確代表了真實世界，只能通過V&V驗證”。
2.2 SimV&Ver合作開發公司簡介
SimV&Ver是由ANWISE公司聯合美國Comet公司，法國SimConcept公司共同開發的用于CAE軟件置信度驗證的工具。
2.3 SimV&Ver功能簡介
1）V&V任務管理。包括V&V主管任務管理和V&V工程師任務管理。
2）V&V流程管理。包括V&V工作流程管理和模型、模板、規范發布流程管理。
3）V&V數據管理。包括模型數據管理、模板數據管理、規范及文檔數據管理。
4）V&V工具。包括Verification工具、Validation工具和不確定性分析工具。
2.4 SimV&Ver價值-讓“仿真”名符其實
只有經過V&V驗證和確認過的CAE模型，才真正可以用于以下幾個工程方向：
1）指導試驗，降低試驗成本及周期。
2）作為試驗的補充，完成試驗無法獲得的數據。
3）準確地校核及優化設計。
4）驗證和確認過的CAE模型、規范及模板，將被發布出來，成為企業的仿真規范。
5）V&V工作是仿真數據管理和試驗數據管理的重要核心內容。
