逆向技術的應用在某種意義上說促進了工業品和消費品的飛速發展，而在產品設計階段，尤其是初期設計階段將逆向技術與CAE技術相結合，將會很大程度上降低研發成本，控制研發質量，提高研發效效率。

    過去開發出了許多逆向工程應用系統，但傳統的自動化系統只支持非修剪曲線，難以準確恢復復雜的幾何形狀。ReverseZ是世界第一款基于修建曲線的全自動逆向工程系統。通過使用修剪曲線*2，任何復雜的幾何形狀可以被適當?shù)姆指�，這使得可以將逆向數據準確地轉換為CAD數據。由于沒有頻繁的人機交互操作，大部分的工作是由計算機本身完成，因此大幅提高效率。

    ReverseZ是植入與TSV-Pre里的系統模塊，可直接將轉化好的CAD數據生成有限元分析所需的mesh網格模型，最大程度的避免了人工的長時間介入。

適用于各個領域的逆向工程

    ReverseZ可將測量數據轉換為CAD數據，具備全自動逆向功能。工業用的X射線CT系統，CCD測量系統的stl※1類型數據，可生成Nurbs曲面，輸出IGES格式文件。

操作簡便

    定義幾個參數后，用戶只需要按下一個按鈕來創建CAD數據。

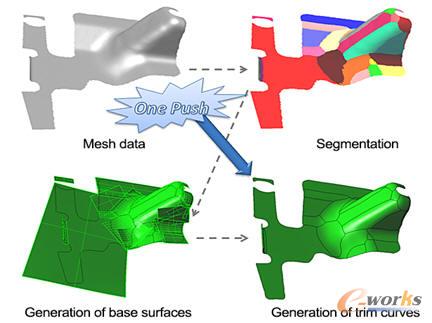

由ReverseZ功能全自動完成的逆向工程

    上圖的虛線所示的傳統逆向流程，可由ReverseZ功能全自動的完成。這意味著，所有的創造修剪曲線的進程，僅需進行一次鼠標點擊即可完成。通過批處理功能，可實現多參數，多模型的逆向工程。用戶可以在晚上下班前提交批量計算，第二天早晨上班查看生成結果。

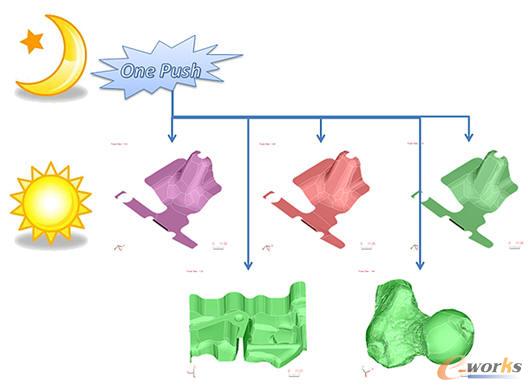

高效的多參數多模型逆向工程

    為了應用于更多的領域，ReverseZ系統將測量數據分為四種類型。分別為機械零件，設計零件，生物模型系統和分析模型系統。例如：機械零件，需要提取基本特征和圓角。一方面，模型需要根據分析的目的進行相應的簡化。另一方面，設計零件需要高質量的曲線(單調的曲率變化)。對于生物模型，僅需要覆蓋幾何表面形狀的曲線。

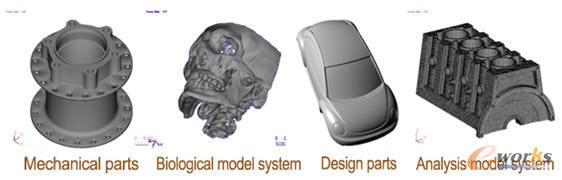

四種測量數據類型

機械模型零件

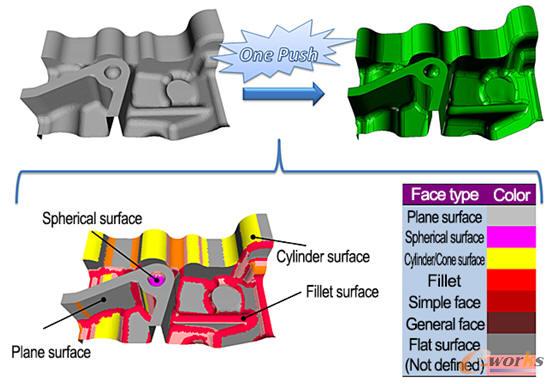

    通過確定曲率相同的區域，自動提取幾何基本形狀曲線，圓角特征信息。自動提取基本特征和圓角后，對每個組進行設置。

自動提取基本特征

    幾何的簡化可以通過提取網格和重構幾何的主要區域來完成。根據干擾測量的尺寸改變簡化公差。可以得到合理結果。

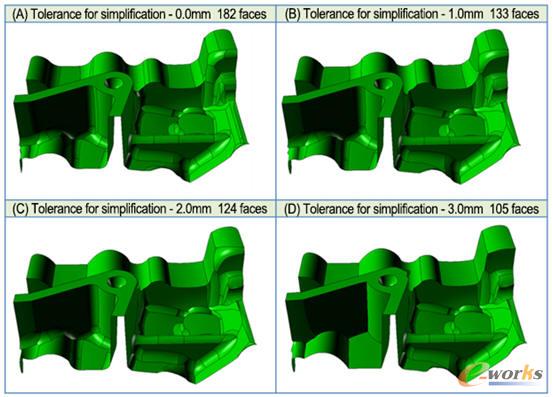

采用不同簡化公差值得到的逆向結果

    以上是采用不同簡化公差值，得到的逆向結果。大的公差值，導致了碎面及圓角的簡化。

生物模型

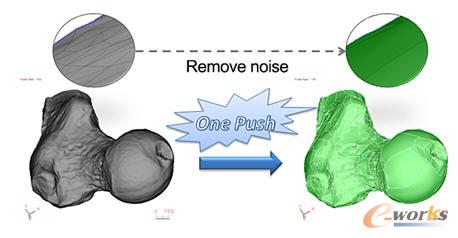

    例如生物模型，當網格數據很粗糙時，很難適當?shù)倪M(jìn)行幾何分割。在這種情況下，通過優化得到合適的結果。網格優化后，干擾將被去除，生成的曲線錯誤也會減少。

網格優化

分析模型對比

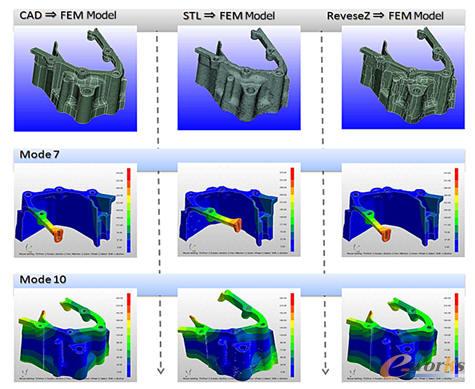

    振動分析對比：3個模型分別為完美CAD數據，逆向得來的stl數據，通過ReveseZ得到的CAD數據。在三者基礎上進行網格劃分，完成振動分析，并對分析結構進行對比。

振動分析對比

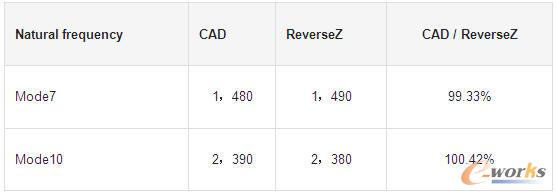

分析數據對比

    由此可見，ReverseZ生成的CAD數據既可以保證模型質量，又可以直接應用于網格劃分，節省了前處理建模的時間，在設計領域?qū)�擁有廣泛的應用價值。
