百度是國內最早大規模使用SSD/Flash的互聯網公司之一，早在2007年，就開始在搜索引擎中大規模使用SSD。在過去的幾年中，百度數據中心部署了數以十萬計的SSD，支撐了每天60億次的搜索請求及其背后的廣告、大數據實時分析處理、CDN等系統。在百度多年部署使用SSD的過程中，積累了很多經驗，也發現了傳統SSD的一些缺陷。在實際系統中，傳統SSD只能為上層軟件或存儲系統提供硬件裸帶寬（raw bandwidth）的40%左右，甚至更低。因為Flash必須先擦除再寫入的特性（Out-of-place Update）以及需要7%~50%的預留空間（over-provisioning space）來處理隨機寫，傳統SSD還需要提供10%左右的空間來做Flash通道之間的奇偶校驗，因此，傳統SSD只能提供硬件裸容量（raw capacity）的50%~70%給上層應用或存儲系統。另外，傳統SSD的性能往往會在使用過程中出現抖動，或隨著剩余空間變小而降低�？紤]到百度大規模的數據中心和大規模的SSD部署，傳統SSD的不足給我們帶來了巨大的成本和效率開銷。
我們認為非常有必要按照大規模存儲系統的需求重新設計SSD的軟硬件架構，以徹底解決其不足。于是我們提出“軟件定義Flash”（SDF，Software–Defined Flash）的概念。SDF是一個軟件硬件協同的系統，把底層Flash通道的接口暴露給上層軟件，軟件可以管理數據的分布，以充分挖掘硬件的并發性；同時針對大規模存儲系統的特性設計軟硬件架構，消除了傳統SSD的冗余空間和奇偶校驗空間，使得幾乎所有的Flash空間都能提供給上層軟件使用。百度自行實現了SDF所有的軟件和硬件設計，并部署在內部存儲系統上，實現了99%的容量利用率和95%的帶寬利用率。相對于傳統同配置的PCIE SSD，性能提高了3倍，成本降低了50%。
傳統SSD的特性與不足
SSD是采用NAND為介質的存儲設備，與機械硬盤不同，它不需要任何機械操作，因而功耗很低，帶寬比機械硬盤高1個數量級，IOPS高兩個數量級。隨著NAND顆粒不斷降價，SSD應用更加廣泛，基本成為數據中心的標準配置之一。但其每GB成本仍然比機械硬盤貴1個量級以上，因此，充分發揮SSD的潛能就顯得非常重要。
NAND有如下兩個特性，決定了SSD的一切設計取舍。
先擦除才能寫（Out-of-place Update）：一個物理塊必須先擦除才能寫入新數據。
該特性會影響隨機寫性能，因為更新的數據不能直接覆蓋舊數據，而是必須先寫到一塊已擦除過的新塊中，等寫到一定程度，需要把老的、無用的數據統一刪除，以騰出空間給新數據。這個過程需要merge操作，非常耗時。因此傳統SSD必須預留很大容量（一般為7%~50%），作為寫緩存，以降低merge的代價。一般越高端、性能越好的SSD冗余空間就越大。也就是說，一個本來有1TB空間的SSD，為了確保高效，用戶只能使用500GB。這意味著落到用戶的每GB成本就更高，但如果冗余空間較小，往往性能也沒法滿足用戶的需求。

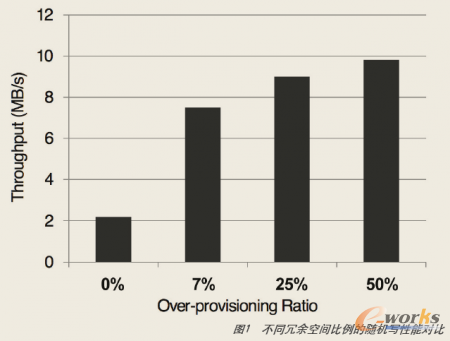

我們選擇一款SATA接口的SSD硬盤，通過調節冗余空間，在不同比例下做隨機寫測試，可以看到，冗余空間為7%時相對于0%有接近4倍的性能提升，冗余空間為50%相對于7%有40%多的性能提升（如圖1所示）。
Out-of-place Update還會導致一個問題是寫放大系數（Amplification Factor）。SSD在做垃圾回收的過程中要做merge操作，會把一些有效數據搬移到新塊，并把原來的塊擦掉，導致了額外的擦除。如果寫放大系數太大，會大大降低SSD的使用壽命，一般寫放大系數都在2~3之間。
傳統SSD的大部分設計努力，都是在保證一定性能的前提下，盡量降低冗余空間的比例和寫放大系數。
單個NAND的性能非常有限，必須利用多個NAND并發操作來達到較高的性能。

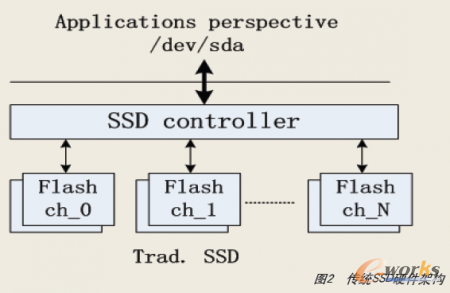

一般一個頁的讀延時是幾十μs，寫延時是ms量級，一個NAND芯片內部會有多個plane，一個SSD會有多個NAND通道。SSD控制器會把數據盡量strip到多個通道中的多個plane中，以通過并發訪問提高總性能。傳統SSD的硬件架構如圖2。
一個SSD控制器包含十個到幾十個Flash通道，每個通道一般包含1~2個NAND顆粒，每個NAND顆粒有數個到十幾個Flash plane。如果用戶要寫一塊數據到SSD，這時SSD控制器會負責把數據拆成小塊，并發寫到多個通道中，以充分利用硬件的并發性。如果要讀數據，SSD也會根據之前寫的映射關系找到對應的通道，將數據讀出來。傳統SSD的控制器需要承擔數據stripping、layout和mapping管理等策略，很難針對不同應用需求、不同訪問模式做到最優，而且會增加硬件復雜度，提升成本。
NAND還有一些其他特點，如讀寫以為頁單位，擦除以塊為單位，數據必須經過BCH校驗，使用過程中會出現壞塊，每個塊都有固定的使用壽命等，這導致了SSD設計還有其他一些妥協，如磨損平衡、地址映射等。
軟件定義硬件原則
所謂軟件定義硬件，從系統角度來看，有兩個原則。
1.應用驅動。
2.軟硬件協同系統。
從實現的角度，有如下三個設計原則。
1.硬件要簡單，可控性大于智能化。
2.盡可能暴露硬件底層接口。
3.軟件從層次化變成豎井化。
軟件定義Flash
基于這樣的設計原則，在2011年初，我們開始著手設計面向大規模存儲需求的下一代SSD——SDF。
SDF擁有與傳統SSD完全不一樣的架構和設計，我們針對海量存儲系統的數據訪問模式設計，底層硬件接口暴露給上層軟件，取消了傳統的Linux文件系統和I/O棧，主要創新包括以下幾點。
全新的硬件架構

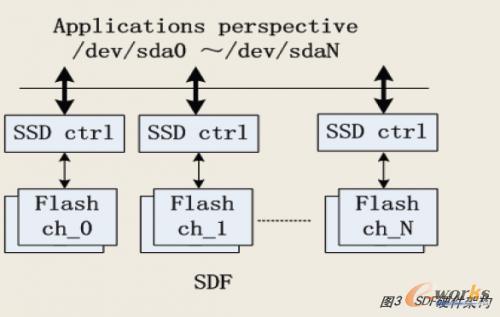

底層Flash通道暴露給上層軟件，軟件可直接管理數據的layout以充分挖掘硬件的并發能力。SDF的架構如圖3所示，可以看到，其架構和SSD有明顯不同。在SDF中，每個Flash通道對于上層軟件來說都是一個獨立的小SSD，軟件通過自己定義的調度器來管理數據的布局，使得多個通道能比較容易同時工作，這樣實際帶寬可以在不同場景下都能達到硬件裸帶寬的極限。
每個Flash通道具有一個獨立的FTL（Flash Translation Layer）控制器，實現了簡單的地址映射、壞塊管理等功能。
全新的軟件架構

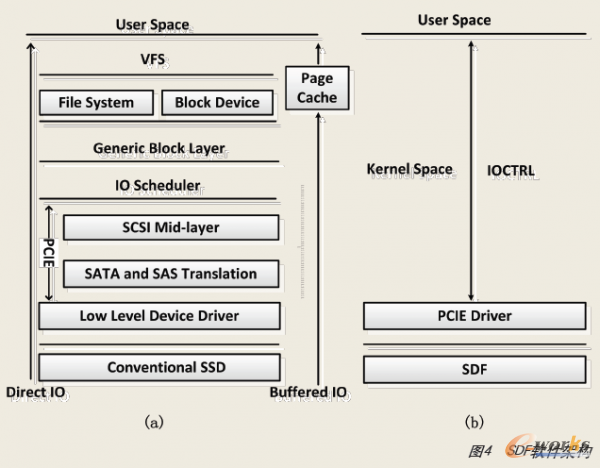

消除了傳統的Linux文件系統和I/O棧，我們自行研發了輕量級的用戶態文件系統，大大降低了I/O請求延時。SDF的軟件架構如圖4所示。
基于從層次到豎井的設計原則，我們可以看到，SDF的軟件棧，只保留了最底層的硬件驅動，其他層次都沒有了，Linux的文件系統也變成了用戶態的一個輕量級文件系統。
不對稱的讀寫粒度，寫單位是2MB，剛好是一個擦除塊的大�。蛔x單位是8KB，剛好是一個頁的大小。在互聯網大規模存儲系統中，為了提高I/O性能，一般都會在內存中把隨機寫合并成順序寫，典型系統包括Google的LevelDB，F(xiàn)acebook的Haystack，以及百度的新存儲體系�？梢园殉志没瘜懙牧６仍O置成NAND的擦除塊大小，并且硬件不做stripping，這樣就不需要預留冗余空間，也不需要垃圾回收，因此寫放大系數恒為1。
全新的系統視角
通過軟硬件結合的辦法保證系統的可靠性。因為存儲系統本身已對數據進行了3副本備份或做了Erasure Code，因此并不需要硬件提供非�？量痰目煽啃员Ｕ稀６鴤鹘y(tǒng)SSD除了對數據做了必須的BCH校驗，還在通道之間做了橫向的奇偶校驗，奇偶校驗數據存儲在一個獨立的通道，相當于消耗了一個通道的容量。SDF取消通道間的奇偶校驗，把之前存放奇偶校驗數據的通道用來存放數據，相當于多增加了10%的存儲空間。
具體的設計細節和設計原則，可以參考百度發表在ASPLOS 2014上的論文《SDF: Software-Defined Flash for Web-scale Internet Storage Systems》。
SDF性能數據
2011年設計的SDF采用25nm的Micron MLC NAND，控制器采用Xilinx的FPGA，硬件板卡由第三方ODM提供，百度自行設計了Verilog RTL代碼、驅動代碼和用戶態文件系統代碼。
在大壓力測試時，性能數據如表1。
百度SDF和“市場某主流PCIE SSD”采用同樣的硬件配置，但性能更好。SDF的讀帶寬達到1.59GB/s，是PCIE 1.1 x8實際性能的上限，帶寬利用率99%；寫性能達到0.96GB/s，是44個Flash通道寫聚合性能的上限，寫帶寬利用率達到96%。

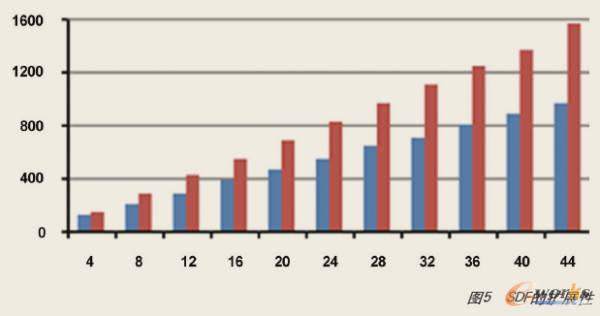

我們可以通過定義不同的軟件調度策略來激活不同的Flash通道，通過不斷增加工作的通道數量，可以看到，其讀寫性能也線性提高（如圖5），可見SDF的設計具有非常良好的擴展性。
結論
百度提出軟件定義硬件的概念，并依此原則設計了軟件定義Flash（SDF），我們將SDF部署在實際生產環境，每GB成本比市場上主流的PCIE SSD降低了50%，性能提高了3倍。同時在ASPLOS、EUROSYS、ISLPED等全球頂級計算機系統和體系結構會議發表論文3篇，發明專利9個，取得了良好的應用效果和學術成果。
SDF除了可以應用在百度的大規模存儲系統中，也可以用在其他基于LSM-tree的存儲系統，如Haystack、LevelDB等，具有很好的適應性。
