并行工程（Concurrent engineering，Ce）是一種哲理和方法，基于知識的并行設計智能計算機支持系統是實現這一哲理的有效手段。并行工程環境下的設計活動具有諸多特性，決定了這樣一種系統勢必在知識表示形式、知識庫結構、推理過程和決策算法等方面將更加復雜。因此，建立一種綜合型的智能推理決策系統來對產品設計全生命周期提供支持，以便設計問題計算機化、可視化，為智能化和自動化提供有力的支持，已成為一項復雜且極具挑戰性的工作。

1 并行設計的實質

    并行設計強調產品開發各環節之間實現最大程度的交叉、并行及協調，其中包括產品的可制造性、可裝配性、可靠性、生產成本和可服務性等環節。并行設計的實質就是把傳統的“設計-評價-再設計”的大循環，轉變?yōu)槎啻蔚?ldquo;設計-評價-再設計”小循環，以便盡可能地在設計的早期發現設計存在的問題。產品并行設計是許多設計循環（或回路）和子設計循環的集合，并行設計過程就是在多循環反饋控制下進行的。產品并行設計是產品設計和過程設計的優化，它通過增加子循環過程來減少大設計循環過程，從而縮短產品開發周期。在每一個小循環中，設計活動是順序執行的，但總體上卻是并行的，即微觀上串行，宏觀上并行。因此，并行設計過程可形式化地表達為多個部件多個小循環的疊加：

    式中：CD——并行設計；MC——微循環；n——產品設計過程大循環數；m——產品設計過程第i個大循環中的小循環總數；j——第j個部件。

2 基于知識的并行設計智能支持系統

    產品數據管理（PrOduct Data Management，PDM）是指對產品的工程數據、技術數據、文檔、圖形、圖像等信息進行管理。隨著產品復雜性的增加，PDM已成為企業實現協同工作、提高效率的有效手段。一個正在設計的產品背后都有一個信息流，該信息流表明產品設計是一個不斷改進的決策過程，這些決策需要不同類型的知識予以輔助。設計實質就是從功能需求、求解原則、裝配、加工等不同角度不斷做出決策，逐漸演化改進的過程，在此過程中，知識起著決定性作用。由此可見，知識基智能計算機支持下的并行設計活動，首先是一個以知識為基礎的推理求解過程（knowledge-based design），設計知識可分為規程、步驟、模型和實例。同時又是一個以決策為基礎的評判過程（decision-based design），設計從客戶要求開始，確定工程指標，提出方案，評估方案，最后為細節設計選擇最佳方案，并最終對產品設計的總體方案進行綜合評價。這樣，建立在知識與決策基礎之上的并行設計智能計算機支持系統，便構成了一個復雜巨系統，其原理框圖如圖1所示。

    圖1 基于知識的并行設計智能支持系統的原理框圖

    當智能計算機輔助設計（Intelligent Computer Aided Design，ICAD）系統需要進行設計評價時，向知識基推理決策系統（Knowledge based Intelligent Inference Design System，KbIIDS）發送這一消息，啟動決策過程；決策系統通過PDM系統和產品知識管理（Product Knowledge Management，PKM）系統獲得CAD系統的產品信息，調用知識庫中相關的知識和模型進行決策；最后，決策系統向CAD系統提供反饋信息或改進建議等。事實上，PDM和PKM相集成，給設計人員提供了一個在設計初期就能充分考慮設計、制造、裝配和維護等產品生命周期因素，包括產品設計數據、設計知識在內，支持創造性設計的新一代設計支持系統的原型。

    2.1 知識基設計支持系統概述

    知識基設計支持系統中人工智能（Artificial Intelligence，AI）技術的應用是典型的知識工程問題，其主要目的是為了幫助設計者收集、組織、處理和精化設計知識，并有效地利用這些設計解。設計知識的系統化和實用化需要一個能將不同的知識工程技術集成起來的AI體系。目前，開發知識基設計系統的方法主要有四個：即ICAD方法、積木法、原型法和基于約束的方法。但是，現有的這些方法都未能從知識工程的角度，為智能設計支持提供一個通用的知識基設計支持體系結構。因此，深入理解設計行為的智能化，使用合理的知識表達方法，提高知識基體系結構的集成化程度，使其更易維護和拓廣，加強設計知識的有效獲取和設計知識的系統化，成為知識基設計支持系統工程化、實用化、智能化的關鍵因素。

    2.2 并行設計智能支持系統體系結構

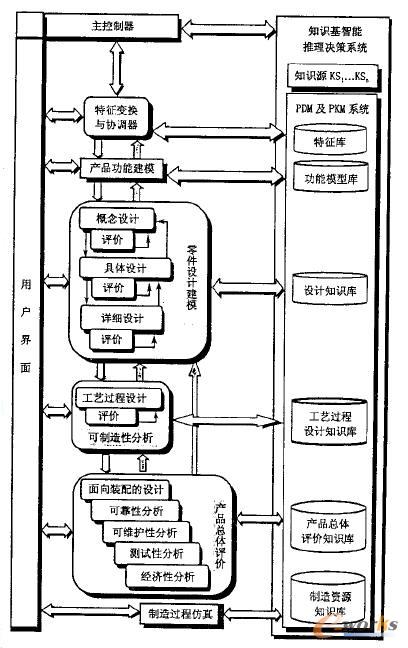

    本文提出基于知識的并行設計智能支持系統體系結構，如圖2所示。它建立在信息自動化的基礎上，以知識基推理決策系統為核心，以集成化產品信息模型為基礎，實現產品開發活動相關信息的交流與共享。系統是由產品建模功能（包括功能建模、特征建模和可制造性分析等）以及信息管理機制（由數據庫、知識庫、PDM系統和PKM系統）共同組成，系統所包含的主要功能模塊如下：

    圖2 基于知識的并行設計智能支持系統體系

    （1）產品功能建模根據用戶對產品性能的要求，逐級分解產品的總功能，得到描述產品功能的多結構，建立描述產品各級功能的邏輯信息模型；

    （2）零件設計建模根據功能模型，按照設計特征的結構定義和技術特征定義，建立包含幾何拓撲信息、尺寸公差、表面粗糙度、材料特性和其它非幾何技術信息的零件特征模型；

    （3）可制造性分析根據制造特征的要求和定義，從工藝生成角度，分層次對所設計零件的工藝性能進行分析和評價，指出存在問題并提供修改建議�？芍圃煨苑治鲞^程的實質是工藝生成的過程；

    （4）特征變換協調器基于知識的特征變換協調用于控制功能特征、設計特征和制造特征，并在不同設計階段或功能模塊中的應用；

    （5）人機接口顯示各功能模塊的運行結果，為用戶提供編輯、修改和其它相應的手段；

    （6）系統總控控制并行交互的過程，協調各模塊的工作。系統總控利用元知識對各種知識進行分類、抽象、整理，形成二叉決策樹；

    （7）知識基推理決策系統采用面向對象的知識表達方法，對多知識源進行描述，每一知識源代表一種對象，并發接受在黑板結構中由復雜任務分解而來的具有松散耦合關系的子任務，并通過消息傳遞進行動態推理，實現并行、協同求解。

3 知識基智能推理決策系統集成功能模型

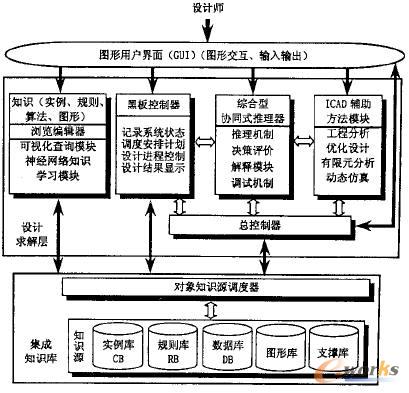

    知識基智能推理決策系統（KBIIDS）是按照智能工程理論和方法開發建造的，它采用并行分層、開放式集成化智能軟件結構作為系統總體結構，如圖3所示。上層為圖形用戶接口（Graphical User Interface，GUI），設計師通過GUI與系統進行交互，可在GUI環境中進行知識庫的瀏覽、查詢，提交待解決的問題，進行各種對象類的定義以及知識庫的建立和維護等工作。中間層包括主控制器、黑板控制器和綜合型協同式推理器、知識學習模塊、可視化查詢模塊和瀏覽編輯器以及ICAD輔助方法模塊等，其主要功能是實現設計知識的表達、查詢以及基于知識的設計求解。底層由多庫集成知識源和知識源調度器兩部分組成，其中實例庫存放以往的設計求解及其答案；規則庫存放各種與領域知識有關的if-then規則；數據庫保存導彈設計領域中的專業技術性數據（如設計數據、工藝過程數據以及維修數據等）以及工程圖表等；圖形庫存儲各種標準的工程圖例或部件圖；支撐庫存儲各種工程設計過程中的算法和其它支撐軟件，例如檢索數表、查取標準值、四舍五入取整等。

    圖3 知識基智能推理決策系統功能模型

    原型系統開發及實例研究建立并行設計智能支持系統是一個反復過程，尤其是知識庫部分需要不斷完善，不可能一步到位。所以，本文采用面向對象思想和原型開發思想——快速原型法，形成一個原型系統KBIIDS/V1.0。針對某型號產品總體方案設計，原型系統的建立和運行過程如下：

    （1）按照系統提供的知識描述模式和知識組織結構，輸入相關領域的知識（包括實例），建立方案評價指標體系和推理決策模型，準備相關數據；

    （2）輸入主要的設計參數；

    （3）確定導彈綜合信息，檢索相似導彈實例；

    （4）估算改善因子，啟動相應的方法推理機；

    （5）分配和計算系統參數，啟動相應的分析過程；

    （6）對目標方案進行約束檢查，并做相應的修改。重復步驟（5）直到目標方案完全滿足設計要求，形成最終設計方案；

    （7）將最終設計方案作為新實例存入實例庫中，并對其歸納學習，更新實例檢索模型，使其能被檢索到，以便在將來的設計中起到支持設計的作用。

4 結論

    本文提出一種知識基設計支持系統體系結構，作為知識基設計應用程序開發的集成軟件內核。分析了并行設計的過程特點，提出基于“設計-評價與決策- 再設計”的小循環模式的并行設計過程模型。討論了知識基設計支持系統的評價準則，提出一種基于知識的并行設計智能支持系統的體系結構，這種結構集成了幾個AI設計方法和CAD系統。最后，給出面向對象的知識基智能推理決策系統集成功能模型，開發了知識基推理決策原型系統，并結合航天某型號產品的研制開發并進行驗證。
