局域網技術中,沖突域與廣播域這兩個詞對網絡性能影響很大,下面讓我們看一看這兩個詞是如何影響網絡性能的。
局域網技術之沖突域
假如你想將車駛出高速公路,但每做一次嘗試,都有一輛車擋住你的去路。如果強行出來,就會發生碰撞,這與使用帶沖突檢測的載波偵聽多路訪問(CSMA/CD)協議的以太網上發生的情況很相似。電氣與電子工程師協會(IEEE)將CSMA/CD以太網定義成802.3標準,如今,該標準的使用遍及整個網絡界。開放系統互聯模型(OSI)第二層的介質訪問控制(MAC)子層,就是使用CSMA/CD協議訪問物理介質。
網絡中的所有節點在任何需要的時候都可以發送數據,而CSMA/CD網絡卻努力確保任一時刻只有一個節點發送數據。但是,兩個節點卻有可能同時發送數據,例如圖1-1中的節點1和節點4。出現這種情況,就會導致碰撞。這與我們剛才所講的將車開出高速公路一樣,因為沒有看到別的車擋了路,正當你將車駛出時,另一輛車以每小時100英里的速度撞上你。
但是,有一點和高速公路上的撞車不同,車子相撞之后就很難恢復,而網絡節點卻可以繼續偵聽線路。如果一個設備檢測到碰撞,它就停止發送,并將碰撞情況通知其他節點。其他所有正在發送的節點得到通知后停止發送。碰撞只發生在以太網中。我們唯一關心的是,碰撞頻率達到多少時才會影響網絡性能。不知道這個比喻是否讓你明白什么是沖突域?
沖突域的概念還可以通過下圖解釋,在工作中以太網hub前面板上的LED指示燈能幫助用戶檢測何時網段上沖突達到飽和。即使有好幾個工具能夠檢測到網絡速度變慢以及瓶頸問題,我還是覺得用hub上的LED燈既快又方便。有一個網段,其hub上表示碰撞的LED燈一直是亮著的,但令人異常驚奇的是,我卻從未聽到該網段上任何一個用戶有過抱怨。我知道這可能難以令人相信,但這確實是真的!
局域網技術基礎之沖突域與廣播域

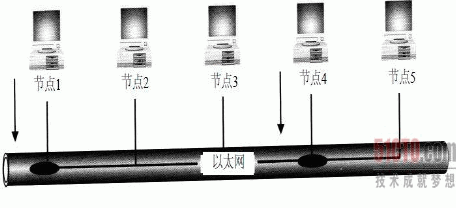

圖1-1以太網中兩個節點同時發送
局域網技術之廣播域

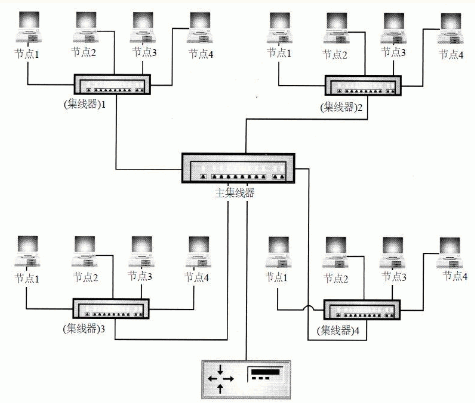

在討論廣播域之前,你必須先明白什么是廣播。廣播就是要發送到網段上的所有節點、而不是單個節點或一組節點的數據。要廣播的節點將數據送到MAC地0xFFFFFFFFFFFF,就能實現上述目的。因此說,廣播域由一組能夠接收同組中所有其他節點發來的廣播報文的節點構成。通常情況下,通過hub等接在路由器一個端口上的所有節點構成一個廣播域,如圖1-2所示。
局域網技術基礎之沖突域與廣播域
對上述網絡來說,所有1 6個節點構成了這個廣播域。H u b 3上的節點2不僅向h u b 3上的主機廣播,并且還向h u b 1、h u b 2以及h u b 4上的所有主機廣播。h u b 1、h u b 2以及h u b 4上的主機也一樣向所有其他節點廣播。
廣播域中廣播報文相遇的次數隨著網絡規模的擴大也隨之增加。所有這些廣播報文確實會影響網絡的性能,如果管理不當,甚至會導致整個網絡的崩潰。
