引言

    隨著國家電網公司信息化SGl86工程的建成，信息系統數據的可靠性和業務的連續性變得愈發重要。為了滿足國家電網公司業務及信息化建設的需要，參照國內外容災中心建設經驗，國家電網公司根據集約化發展要求出發。貫徹統一規劃、同步建設的原則，按照國網統一要求，將甘肅省電力公司列入數據級容災建設單位，要求公司完成對數據歸集及存儲級優化整合。實現數據級容災。

    甘肅省電力公司信息系統數據級容災實施的目標是完成甘肅省電力公司信息系統從本地生產中心到西安容災中心的數據級容災。甘肅省電力公司信息系統數據級容災實施范圍涵蓋了SGl86系統的四大核心應用、一體化平臺、綜合管理和網絡基礎服務。確保甘肅省電力公司業務系統的數據安全性、業務系統災難時的可用性。

1 實施方案研究及關鍵技術

    甘肅省電力公司容災系統建設的基礎是保證現有的系統安全穩定運行，核心任務是保護數據資源，并為未來將要進行的應用級容災做好可行性分析以及準備工作。

    本次甘肅省電力公司容災系統建設與以往只對一個或者幾個業務系統容災有所不同，甘肅公司容災系統建設有更高的目標：容災包括了大部分業務系統，采用多種技術，建設兩地容災中心(甘肅生產中心、西安異地容災中心)，實現數據級容災，并為后續的應用級容災做好準備。

    1.1方案研究

    甘肅電力公司對公司信息系統現狀進行調研，對容災所涉及到的系統的軟硬件架構、存儲現狀及網絡拓?fù)溥M(jìn)行調查。通過對業務關聯分析，對衡量容災系統性能好壞主要有2個主要指標：RTO(恢復時間目標)和RPO(滯后時間目標)進行更新迭代，確保容災系統建設不會對業務系統產生影響。

    針對甘肅公司信息網絡機房多而分散，SAN孤島多，IP SAN網絡等現狀提出“先整合再容災”的方針，先對原有SAN網絡進行整合，在確保系統安全可靠運行的前提下，整合現有信息系統軟硬件資源，標準化信息系統軟硬件設備，明晰信息化基礎設施架構，提高軟硬件資源部署靈活性，提升服務器負載率，減少信息系統占用機房空間，降低機房能耗，降低軟硬件購置費用。方便信息系統運行維護。

    1．2關鍵技術

    數據級容災系統建設中的技術難點是數據的實時傳輸。甘肅省電力公司容災系統擬采用數據庫復制和存儲復制2種數據復制技術。

    1.2.1 GoldenGate敷捂庫復制

    GoldenGate是一款數據傳輸軟件，其特點是占用系統資源少，能夠?qū)崿F(xiàn)實時數據復制，對帶寬的要求不高。傳輸距離長，能夠達到1000 km以上，數據備份是雙向的。由于這些特性GoldenGate用途更加廣泛，可以用于數據備份、數據容災、數據遷移、數據集中等場合。

    1)GoldenGate數據復制方式分為：單向數據復制、雙向數據復制、廣播復制、多層復制、集中復制方式等。

    2)單向數據復制方式的原理是：先讀取源端系統的數據庫日志，確定需要執行的操作和需傳輸?shù)臄?shù)據，然后通過網絡將數據傳送到目標端。

    3)雙向數據復制方式是基于單向數據復制方式的，原理是兩端同時進行數據復制，兩端互為源端和目標端，雙向復制之間互不干預。也不會影響兩端生產系統的正常運行。其特點為：對網絡帶寬資源使用率低、系統性能影響低和執行效率高等。能夠?yàn)槠髽I(yè)提供實時切換的異地備份系統，滿足現代企業信息化建設中對數據安全、效率的需要。

    1.2.2存儲虛擬化

    存儲虛擬(Storage Virtualizatlon)最普遍的理解就是對存儲硬件設備的抽象化表現。通過將一個或多個目標服務或功能與其他附加的功能集成，提供全面功能的服務。虛擬化是作用于一個或多個實體上，而這些實體則是為系統提供存儲資源或服務的。典型的虛擬化技術包括如下一些情況：系統復雜性屏蔽，新功能的增加或集成，整合、仿真或分解已有的服務功能等。

    存儲虛擬化技術是一種用于整個信息系統環境、用于簡化相對復雜的底層基礎架構的技術。存儲虛擬化的核心思想是將資源的邏輯映像與物理存儲分開，從而為系統和管理員提供一幅簡化、無縫的資源虛擬視圖。

    對于用戶角度，虛擬化存儲資源就像是一個巨大的“存儲池”，用戶不會看到具體的介質，也無須關注自己的數據經過哪一條路徑，通往哪一個具體的存儲設備。

2 項目建設

    容災系統建設實施前，首先需要進行可行性研究，根據業務系統的現狀，通過對應用系統業務影響分析，收集用戶反饋情況，得出容災系統的關鍵指標RTo，RPO，根據此指標設計方案，確保各業務系統的容災建設指標的可靠性和合理性。

    2.1 容災系統SAN整合

    甘肅省電力公司原有拓?fù)浣Y(jié)構各業務系統SAN網絡呈各自封閉狀態，SAN孤島多，僅營銷同城容災和數據中心與機房設備有連接，其余SAN網絡相互之間沒有連接。SAN網絡拓?fù)浼癝AN網絡交換機間級聯必須重新規劃。

    根據甘肅省電力公司的現狀分析，SAN網絡和存儲直接按照國家電網的目標架構進行建設。采用導向器級別的SAN交換機為核心設備，高端存儲接人核心，業務應用系統的數據庫服務器接入邊緣交換機，通過將原有的SAN交換機替換為導向器級別交換機，其余各自SAN網絡以邊緣交換機形式連接至核心SAN網絡，從而實現“核心一邊緣”式的SAN網絡架構。規劃后的sAN網絡如圖1所示。

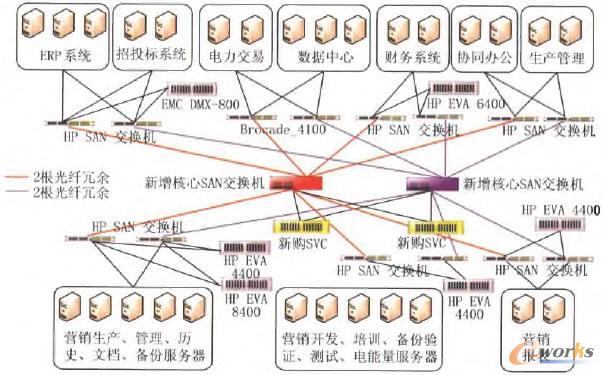

圖1 整臺后的SAN網絡

    2．2 GoldenGatB救據庫復制

    經過前期的咨詢、現狀調研分析、目標架構初設等階段，經過與各業務部門的訪談、系統模塊的梳理及各業務部門對RP0和RTo指標的要求，同時結合甘肅省電力公司的現有環境，從方案的可行性、先進性以及經濟性的考量，決定對營銷系統、生產管理系統生產庫，ECC數據庫和數據中心數據庫采用GoldenGate復制技術進行容災保護。

    為滿足Oracle GoldenGate復制要求，生產端數據庫需進行歸檔模式、數據庫參數修訂、備份策略、復制隊列、等改造設計。實施過程中，首先需要配置Golden'Date進程，包括配置GoldenDate管理進程依據表分組信息，配置相應的多個抽取進程，配置與抽取進程相對應的本地隊列，配置與本地隊列相對應的搬運進程。配置與搬運進程相對應的遠端隊列，根據需要配置DDL復制。然后進行宕機初始化，鎖定除去GoldenDate，停止Oracle內部的所有Job，重啟數據庫，配置Gold—enDate抽取進程和本地隊列。最后啟動GoldenDate抽取進程，并驗證是否能正常讀取日志。

    2．3存儲復制

    容災系統SAN整合為存儲復制做好了準備工作。

    根據存儲規劃。容災端采購XP24000高端存儲用于進行生產端災各數據的存放，按照生產端的設備分配提出容災端存儲空間需求，將甘肅省原有存儲進行虛擬化，采用External Storage技術實現所有存儲設備的虛擬化，虛擬化的過程如圖2所示。

    描述為完成存儲優化整合所需的空間規劃，包括數據遷移空間需求、數據庫復制日志空間需求、存儲數據復制日志卷空間需求等內容。如果存在數據遷移，應該提供數據遷移對存儲的要求，LUN大小是否有特殊要求：如對單個磁盤大小無要求，則按規劃大小(如50 G)的整數倍分配。

    甘肅省電力公司數據端到容災端采用異步數據復制技術，采用復制軟件為CA復制軟件。CA復制在設計時。已經考慮到了大數據量的初始化復制可能對生產系統IO性能的影響，為了減輕或避免影響。CA設計將生產IO定為最高優先級。而將數據初始化復制定為較低優先級，因此CA的初始化數據復制是在首先盡可能確保生產IO性能的前提下，執行復制的。

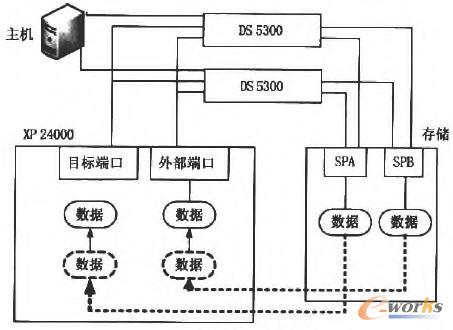

圖2 存儲虛擬化示意

3 結語

    本文首先介紹容災系統的概念，詳細分析了容災系統相關技術與設計方案，并介紹了甘肅省電力公司數據級容災系統項目建設。

    甘肅省電力公司容災系統按照國家電網公司容災規范建設要求，按時完成了數據級容災系統項目建設，并通過了國網數據驗證。整個容災系統包括的技術、方案，系統參數等，都按國網要求進行了實際調研和分析，從而保證了容災系統本身穩定可靠，為甘肅省電力公司信息系統的長期安全、可靠、健康運行提供了技術保障，并為未來的應用級容災系統建設打下了堅實的基礎。
