Inventor是Autodesk公司在2000年前后為機械設計領域著手開發的計算機輔助設計軟件，具有很強的變量化設計的能力，是從事機械設計工作的人員的一個非常有用的工具；與其他三維設計軟件相比有一定特點，在機械產品效果渲染方面更加逼真。
為了在有限的學時內，讓學生更好地理解掌握機械設計教學內容，我們運用該軟件對“一級齒輪減速器”的構造、工作原理、其裝配及拆解過程作了三維模擬，在教學過程中取得了較好的效果。
1 設計過程要點
設計過程如圖1所示。
圖1 設計過程框圖
1.1 零件建模
該課題除標準件外，根據零部件二維工作圖創建了所有零件的三維模型，生成盡20個Standard.ipt文件；作部件預裝配設計約10余個生成Standard.iam文件。
1.2 Inventor裝配環境中減速器的裝配過程
以“輸出軸組件”為例介紹在Inventor裝配環境中減速器的裝配過程。在菜單中點擊“文件→新建…”，彈出界面選擇模板。點擊“Metric”標簽頁中的圖標“Standard（mm）.iam”，采用毫米制的單位進行裝配，見圖2。按“確定”按鈕進入裝配模式。在部件面板列出的裝配功能菜單中點擊“裝入零部件”，將輸出軸、大齒輪、軸承、平鍵引入裝配環境，見圖3。

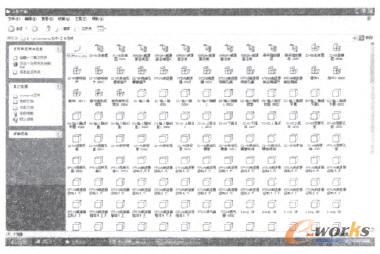

圖2 所有文件拷屏圖

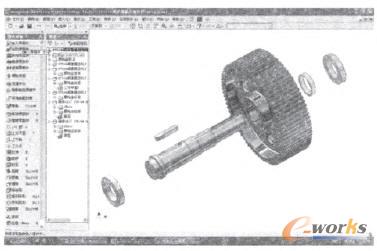

圖3 輸出軸的裝配
在部件面板列出的裝配功能菜單中點擊“添加約束”功能按鈕，在裝配標簽頁中點擊“插入”等功能鍵，分別對個零件實施裝配操作。
圖4是在裝配環境中，完成所有零件和標準件裝配，并作不同效果渲染的結果。

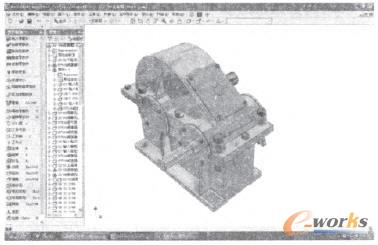

圖4 減速器
1.3 動態表達減速器的裝配過程
創建表達視圖文件，動態表達減速器的裝配過程：
1)在菜單中點擊“文件→新建…”選定IPN擴展名的模板。
2)在“表達視圖”工具面板上，啟用“創建表達視圖”工具。
3)選定前面已完成的減速器“總裝配文件”進入界面。
4)在彈出的選擇部件界面中選定依照的設計視圖和分解方式，定義每個零部件的移動、轉動或復合運動、調整動作順序；對動作參數、運動速度、動作鏡頭進行調整，經多次觀察效果，完成裝配設計，見圖5。

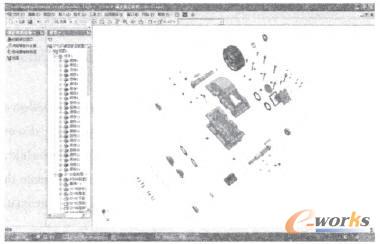

圖5 減速器裝配過程
5)啟用“動畫功能”，點擊“錄像”按鈕，輸出在Windows通用的播放工具中能打開播放的.AVI文件，完成設計。
2 取得的效果
從2010級至2012級學生減速器拆裝實訓課教學的情況看，使用計算機三維設計虛擬演示后，學生直觀了解減速器的構造及原理，明顯提高了學生的學習興趣，對實訓過程起到了很好的引導作用，受到學生的好評。
