0 引言
數控車床上加工球頭工件簡單易行，然而在普通車床上加工高精度的球頭工件對工人的操作技術水平要求很高。在人力成本日益增加的今天，企業既希望提高設備利用率，又希望降低加工成本。根據普通技術工人能夠使用普通車床熟練加工球頭工件的需要，提出了設計操作便捷、結構合理的一種刀具的要求。TRIZ是發明創新問題解決理論，借助TRIZ理論解決刀具的設計問題，使普通技術工人使用普通車床高效高精度加工球頭工件成為可能。
1 發明問題解決理論
TRIZ理論（Theory of Inventive Problem Solving），即發明問題解決理論，是前蘇聯發明家根里奇·阿奇舒勒及其發明團隊在研究大量專利技術的基礎上，經過幾十年不懈努力創建出的發明與創新方法。TRIZ方法不是針對某一具體的機構、機械或過程，而是建立思考問題、解決問題過程的科學化依據。經過50年的研究，TRIZ已形成了一系列方法與工具，特別是提出了設計沖突理論、標準解、ARIZ算法等。
阿奇舒勒提出了用于描述沖突的39個通用工程參數和用于解決沖突的40條發明原理，并建立了對應的關系，即阿奇舒勒矛盾矩陣。在矛盾矩陣中，第1行為惡化的工程參數，第1列為改進的工程參數，行與列交叉處所對應的數字為推薦采用的40條發明原理的序號。由于矛盾矩陣的行和列使用的是通用的工程參數，推薦的發明原理是原理解，所以在設計過程中，要使用矛盾矩陣就必須將設計中的特定問題進行預先處理，即用TRIZ的39個工程參數描述沖突，并且要對使用矛盾矩陣得到的原理解進行后處理，即把原理解轉化為領域解，以得到需要的特定解。
應用TRIZ理論解決問題的一般流程如圖1。具體步驟：①要對一個實際問題進行仔細的分析并加以定義、明確；②根據TRIZ理論提供的方法，將需要解決的實際問題歸納為一個類似的TRIZ標準問題模型；③針對不同的標準問題模型，應用TRIZ理論已總結、歸納出的類似的標準解方法，找到對應的TRIZ標準解決方案模型；④將這些類似的解決方案模型，應用到具體的問題之中，演繹得到問題最終解決方法。
圖1 TRIZ理論解題模式與流程
2 TRIZ理論的刀具設計
蘇州一企業接到加工球頭工件的訂單，根據客戶要求，球頭工件為不同規格，其球體半徑在一定尺寸范圍內變化。因公司數控車床生產任務重，訂單被安排在普通車床上加工。在加工過程中，由于球頭工件的球體半徑是變化的，成型法或仿形法加工時，要根據尺寸要求相應制造成型刀具或成型模板。大量的成型刀具或成型模板增加了生產成本，同時更換成型刀具或成型模板也花費大量的輔助時間，影響了生產效率。
2.1 問題描述
采用成型法或仿形法加工球頭工件時，因球頭半徑不同，必然制造不同尺寸規格的成型刀具或成型模板，這增加了生產成本。同時，更換不同規格的成型刀具或成型模板，裝刀和對刀等輔助工作，增加了加工輔助時間，這降低了加工效率。為了避免生產成本的提高和加工效率偏低的現象，成型刀具或成型模板的制造數量與更換次數需要進行限制。
2.2 問題分析
根據以上對問題的描述，發現加工過程的現狀是：為了加工出尺寸規格不同的球頭工件，需要制造和更換不同規格的成型刀具或成型模板，出現生產成本高和生產率低的情況。而避免這種情況，需要限制成型刀具或成型模板的規格數量，但又無法滿足客戶的要求。
分析得出半徑變化的球頭工件加工過程中存在著技術矛盾：制造不同規格的成型刀具或成型模板與生產成本的矛盾，更換不同規格的成型刀具或成型模板與生產效率的矛盾。
2.3 解決方案
(1)將一般領域問題描述轉成39項工程參數中的3項，即轉換為T(mén)RIZ標準問題
“既要加工出半徑變化的球頭工件又要避免生產成本的提高，同時避免生產效率的降低”。從待解決問題的文字?jǐn)⑹鲋�，試著找出�?wèn)題由哪些相互矛盾沖突的屬性所引起，將文字?jǐn)⑹鲛D(zhuǎn)換成39項工程參數中的3項。
工程參數33號操作流程的方便性：指在操作過程中，如果需要的人數越少，操作步驟越少，以及所需要的工具越少，同時又有較高的產出，則帶代表方便性越高。工程參數35號適應性、多用性：指物體或系統積極響應外部變化的能力；或者在各種外部影響下，具備以多種方式發揮功能的可能性。工程參數36號系統的復雜性：指系統元素及其相互關系的數目和多樣性。如果用戶也是系統的一部分，將會增加系統的復雜性。掌握該系統的難易程度是其復雜性的一個度量。
工程參數33號操作流程的方便性和35號適應性、多用性是使系統性能提高的參數，工程參數36號系統的復雜性是使系統性能降低的參數。
(2)根據得到的工程參數，確定解決問題所需的發明原理
1)對“加工出半徑變化的球頭工件，要改善刀具操作的適應性，將提高刀具系統的復雜性”這一技術矛盾查找TRIZ矛盾矩陣，從阿奇舒勒矛盾矩陣表查找第33行和第36列對應的方格，得到方格中推薦的發明原理序號共4個，分別是32號，26號，12號，17號，見表1。

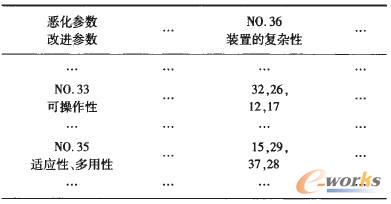

表1 阿奇舒勒矛盾矩陣表
與上面發明原理序號對應，得到這4條發明原理及其解釋。32號改變顏色原理：①改變物體或環境的顏色；②改變物體或環境的透明度；③為了觀察難易看到的物體或過程，在物體中添加顏色；④如果已經添加了顏色，則考慮增強發光追蹤或原子標記。26號復制原理：①用簡單、廉價的復制品代替復雜、昂貴、不方便、易損、不易獲得的物體；②用光學復制品（圖像）代替實物或?qū)嵨锵到y(tǒng)，可以按一定比例放大或縮小圖像；③如果已使用了可見光復制品，再用紅外光或紫外光復制品代替。12號等勢原理：改變操作條件，以減少將物體提升或下降的需要。17號空間維數變化原理：①將物體一維運動變?yōu)槎S（平面）運動，以克服一維直線運動或定位的困難；或過度到三維空間運動以消除物體在二維平面運動或定位的問題；②單層排列的物體變成多層排列。③將物體傾斜或側向放置；④利用給定表面的反面；⑤利用照射到鄰近表面或物體背面的光線。
綜合分析以上4條發明原理的解釋?zhuān)渲?2號改變顏色原理、26號復制原理、12號等勢原理對問題的徹底解決的貢獻有限，17號空間維數變化原理對問題的徹底解決的貢獻最大，是最具價值的發明原理。
2)對“提高工件的生產效率，要改善刀具操作的方便性，將提高刀具系統的復雜性”這一技術矛盾查找TRIZ矛盾矩陣，從阿奇舒勒矛盾矩陣表查找第35行和第36列對應的方格，得到方格中推薦的發明原理序號共4個，分別是15號，29號，37號，28號，見表1。
綜合分析以上4條發明原理，其中29號氣壓和液壓結構原理、37號熱膨脹原理、28號機械系統替代原理對問題的徹底解決無幫助，而15號動態特性原理對該問題的解決最有價值。15號動態特性原理的內容是：①調整物體或環境的性能，使其在工作的各階段達到最優狀態；②分割物體，使其各部分可以改變相對位置；③如果一個物體整體是靜止的，使之移動或可動。動態特性原理應用技巧：嘗試讓系統中的某些幾何結構成為柔性的、可適應的；往復運動的部分成為旋轉的；讓相同的部分執行多種功能；使特征成為柔性的；使系統可兼容于不同的應用或環境。
(3)TRIZ解的類比應用得到問題的最終解
在問題解決過程中應用17號及15號創新原理。應用17號創新原理，改變刀具刀頭的放置位置；應用15號創新原理，改變刀具刀頭的伸縮長度，設計的新刀具，如圖2所示。
圖2 設計的組合刀具結構示意圖
設計的刀具為組合車刀，由刀頭、螺釘、刀架、轉軸、手柄、刀桿構成，安裝在車床刀架上，刀具通過刀頭與工件同時繞X、Z軸的旋轉運動，實現球頭工件球體的加工，同時通過調整刀頭伸出的長度控制球體的半徑。
3 實例驗證
刀具切削實驗基于沈陽第一機床廠CA6140A型普通車床，工件選用2A12硬鋁棒料，并經過粗加工。切削參數為：主軸轉速為600r/min，走刀速度約0.15mm/r，切削深度為0.40mm。
普通技術工人經簡單培訓后可操作該刀具加工球頭工件，切削加工后的球頭工件尺寸精度和形狀精度均達到要求，加工效率相比普通車床的成型法加工提高2至4倍，相比普通車床的仿形法加工提高3至5倍。應用于企業生產，使用效果好：降低了工人的技術水平要求，使用簡單、操作方便，滿足不同尺寸規格的球頭工件加工要求，降低了工藝難度，加工精度高，成品率高，加工時間短，有效提高生產效率。
4 結束語
分析普通車床加工球頭工件存在的問題，利用TRIZ理論解決刀具設計中加工方便性、多用性與系統復雜性之間的矛盾，設計了新的組合刀具，并通過實例驗證了設計刀具的可行性。利用TRIZ的設計沖突理論，在刀具設計中具有很好的指導作用，引導設計人員打開思路，有效解決刀具存在的問題，有利于刀具的優化設計。
