隨著網絡技術的發展及網絡客戶的增多，需要擁有2臺以上服務器或未來擴增服務器成為必然。為了網絡管理上的方便和成本的降低，對網絡基礎架構實施虛擬化就顯得十分重要。
虛擬化技術可以實現用一臺服務器運行多臺虛擬服務器，這樣既減少了運作成本，又極大地改善了計算環境并從中獲得更多收益。如今在市場上購買多核處理器的服務器非常普遍，但小型單位的服務器需求需要不了那么多的功能，若購買了相對較貴的服務器，除投資大外其功耗和發熱量也都很大，一般是承受不起的，因此利用虛擬化技術，在一臺服務器上管理幾臺虛擬服務器以完成更多工作就更有意義了。
一、windows WDS服務的工作原理
Windows部署服務是RIS(遠程安裝服務)的升級版, WDS的工作原理非常簡單，在局域網中部署完WDS服務器及其客戶端后，就可以工作了。首先，客戶端在啟動過程中，通過DHCP服務器得到IP配置信息；接著，WDS客戶端通過廣播或DHCP查找WDS服務器；隨后，客戶端連接到WDS服務器并啟動特定的啟動映像，即Window PE；最后，客戶端開始安裝WDS服務器上的操作系統映像，即使用從Windows映像文件(WIM)安裝windows操作系統。
二、Windows部署服務需要的網絡環境
(一)Windows部署服務要求
1.用戶必須是服務器上本地Administrators組的成員；若要初始化服務器，則必須是Domain Users組的成員。
2.AD(Active Directory)活動目錄：
Windows部署服務服務器必須是AD域的成員或者是AD域的域控制器。Windows部署服務器必須是Active Directory域的成員。
3.DHCP服務并授權：由于Windows部署服務使用依靠DHCP進行IP尋址的PXE，因此網絡上必須擁有具有活動范圍的有效DHCP服務器。
4.DNS：在運行Windows部署服務之前，必須在網絡上擁有有效的DNS服務器。同時，PXE客戶端網卡啟動模式。
5.Windows安裝光盤：運行Windows部署服務的服務器需要具有NTFS文件系統卷來存儲映像。

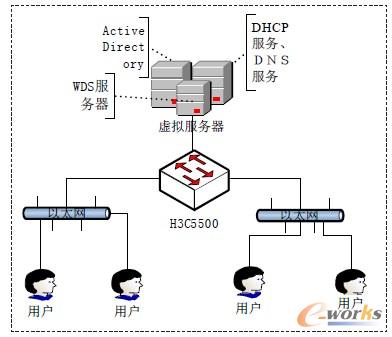

(二)Windows部署服務校園網網絡拓?fù)洵h(huán)境(如圖1所示)
圖1 網絡拓?fù)洵h(huán)境
三、安裝 Windows 部署服務的組件
為了減輕服務器硬件成本,系統采用hyper-vserver 2008 r2虛擬化環境平臺。安裝完畢后僅相當于在硬件平臺上架設了一個操作系統，它沒有Windows的Shell界面，用戶可以使用的只有命令提示行、任務管理器和Hyper-V配置平臺，利用這些工具進行配置以滿足使用需要。
(一)服務器組件
服務器組件位于WDS服務器上，它包含映像儲存庫、PXE Server、TFTP Server及網絡層四個部分。
1.映像儲存庫：用于存儲啟動映像、安裝映像以及向目標計算機部署Windows時所需的其他類型的文件。
2.PXE Server：一個服務，與DHCP服務器協作，使沒有操作系統的目標計算機遠程啟動并開始安裝過程。
3.TFTP Server：一個服務，與PXE服務器協作，允許沒有操作系統的目標計算機下載WDS Client 軟件和操作系統并安裝。
4.網絡層：支持Windows映像文件及其他功能的組件。
(二)客戶端組件
WDS的客戶端組件包括WDS客戶端。WDS客戶端顯示一個菜單，這樣遠程用戶能夠選擇要安裝的操作系統映像，用戶選擇要安裝的操作系統映像之后，WDS客戶端向WDS服務器的映像儲存庫請求并下載用戶選擇的操作系統映像，并加載Windows安裝程序以將映像安裝到目標計算機。
四、服務器配置安裝步驟
服務器包括域、DNS服務器、DHCP服務器、WDS服務器。在選取的服務器上搭建hyper-vserver 2008 r2虛擬化服務器平臺，并安裝兩個windows 2008 server r2 core，一個windows2008 server r2服務器系統。其中一個serverr2 core用于域服務器，另一個server r2 core用于DNS和DHCP服務器。
(一)域配置：由于server r2 core沒有圖形界面給出配置過程，需要網絡管理員在命令窗口中鍵入dcpromo/unattend:“應答文件路徑”進行配置。
下面，以我校校園網實際環境為例編寫應答文件：nodepad“應答文件”，內容如下：
[DCINSTALL]
ReplicaOrNewDomain=Domain
NewDomain=Forest
NewDomainDNSName=zzscs.cn
ForestLevel=4
DomainNetbiosName=ZZSCS
DomainLevel=4
InstallDNS=Yes
ConfirmGc=Yes
CreateDNSDelegation=No
DatabasePath="C:\Windows\NTDS"
LogPath="C:\Windows\NTDS"
SYSVOLPath="C:\Windows\SYSVOL"
SafeModeAdminPassword=*//這里設密碼RebootOnCompletion=Yes
(二)DNS、DHCP角色配置：把配置好的DNS、DHCP服務器加入建好的域中。命令如下：
Start /w ocsetup DNS-Server-Core-Role 安裝DNS角色；
Start /w ocsetup DHCPServerCore 安裝DHCP角色；
安裝完成后重啟計算機，然后執行命令SCconfig DhcpServer start=auto配置DHCP自動運行重啟DHCP服務。
對DHCP配置：配置066項，值為wds主機的IP地址或域名；配置067項，值為boot\x86\wdsnbp.com；現實環境中如有無線網絡，要配置043項。
(三)WDS服務器配置：在Windows 2008server r2的圖形界面上安裝“WDS”角色。WDS服務器必須是域中一臺計算機，加入域添加WDS服務就行了。
管理域、DNS、DHCP服務器可以在“管理工具”中找到WDS的管理控制臺。
(四)建個域，用于用戶WDS安裝時的驗證。
五、在WDS服務器上使用“捕獲映像”來部署WDS客戶機
在計算機硬件復雜的環境中，往往需要為客戶機部署非標準的操作系統環境。這樣，需要?jiǎng)?chuàng)建一臺參考計算機來配置所需要部署的非標準的操作系統環境并將此環境捕獲為映像，最后通過WDS服務器將此映像部署到客戶機上。
參考計算機可以通過PXE功能連接到WDS服務器上并且選擇該“捕獲映像”，然后執行對自身環境的捕獲并將此映像上傳到WDS服務器上。最后，以用戶身份建個域用于WDS的安裝。
這里以校園網使用的網絡設備為例，介紹網絡設備的配置方法。我們使用的是H3C的5500三層交換機，做DHCP中繼，登錄到校園網的5500交換機中進行網絡配置：
命令：dhcp select relay
dhcp relay server-group 1 ip (dhcp服
務器地址)
dhcp relay server-select 1
客戶機只要支持網卡啟動，就可以網絡安裝系統了。
DHCP配置：配置067項為boot\x86\pxeboot.com
貼出的pxelinux菜單如下：
DEFAULT vesamenu.c32
FONT zh.psf
MENU TITLE網絡維護系統1.0
LABEL WDS (安裝win7,ghost xp)—需512M內存
KERNEL wdsnbp.0
LABEL DiskGenius磁盤管理工具
KERNEL memdisk
append initrd=ftp://dj:dj@ip/DG345DOS.img
LABEL Acronis True Image Home 2011硬盤備份恢復軟件(支持網絡、異機還原)
KERNEL memdisk
append initrd=ftp://dj:dj@ip/atih6597c.img
LABEL WIN7 PE(windows 7預安裝環境帶工具)
KERNEL pxeboot.0
LABEL 硬盤啟動
kernel chain.c32
append hd0
至此，全校的計算機就可以使用網絡部署安裝系統了。
六、進行客戶機啟動Windows XP安裝程序
1.啟動客戶計算機，并選擇network servicestartup。
2.Client Installation Wizard(CIW)被下載到客戶計算機，可以安裝Windows XP系統。在Logon對話框中，客戶機用戶必須登陸到域，從而選擇可用的映像來進行安裝。
3.按照需要選擇“自動安裝(Automatic
Setup)”、“定制安裝（Custom Setup）”或者”重新啟動一個以前未完成的安裝”等。這樣，Windows XP安裝程序就成功啟動并開始進行安裝了。
