引言

    信息編碼在制造業中的研究與應用主要是結合成組技術(Group Technology，又稱GT)的研究與應用而展開的。成組技術是一門工程技術科學，研究如何識別和發掘生產活動中有關事物的相似性，并把相似的問題歸類成組，統一處理。

    虛擬料號技術(VPN，Virtual Part Number)，就是在成組技術的基礎上，利用對象的相似性，按照設定的規則將對象分類成組進行處理，以提高處理效率。本文運用VPN技術來管理規格相近、可以互相替代使用的電子零件，希望借此來解決業務中存在的由大批量共享零件變動所導致的頻繁更新多系列產品族的BOM數據問題。

1 傳統替代零件管理模式

    對替代零件的管理方法，傳統上是隨意組合法。其管理方法可以歸結如下：產品設計者隨機選擇1件符合規格且自己偏好的實體零件，習慣上被BOM數據管理者定義為主件；BOM管理者依照主件的規格選定至少另外兩個供應商的零件作為替代零件；BOM管理者對另外兩家供應商的替代零件做詳盡的功能驗證，確定其符合產品標準；采購單位對主件和另外兩家供應商的替代零件分配采購比例。

    在大量實際運用當中，以上的傳統管理方式存在局限性，總結如下：不同設計者由于偏好不同，即便使用了完全相同規格的零件作為主件，也會出現多種組合，導致后續管理的復雜化；頻繁增加同規格零件的供應商，導致系統化管理困難；使制造BOM復雜化，干擾ERP計算的準確度，對供應鏈效率有制約作用。

2 VPN的定義

    基于以上傳統替代零件管理模式存在的不足之處，本文提出用VPN方法，把替代零件管理模式由隨意組合改進為成組管理。其核心為簡化同規格零件的管理，依照其共同特性進行編組。其特點是只看特征，不論出處。約束設計者隨意增加新供應商，轉而由系統引導其在既有的同規格零件群組中選擇適合的規格；而增加或減少供應商，轉由BOM管理者處理。采用這種分工方法后，可以明顯改變雙方的工作效率，且非常有利于使管理方案系統化。如圖1所示。

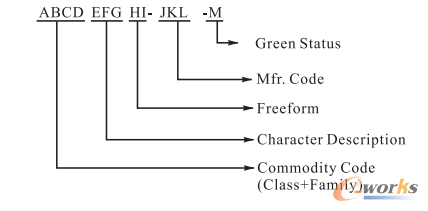

圖1 VPN示意圖

    2.1 VPN模式的特征

    VPN模式下零件的狀態定義包括：Preferred，Approved，Pending Approve, Do not use, Engineering。

    Preferred狀態表示在所有機種都得到承認，對應為TIPTOP系統中的主料；Approved狀態表示在所有的機種都得到承認；Pending Approve狀態表示待承認，可能部分機種已承認，但還有部分機種未驗證；Do not use狀態表示不再使用或在本BOM中禁止使用。如有零件在Default Sourcing Context下是Approve狀態，但在一個新BOM中，卻不能適用，這時需要指定該零件在新BOM中為Do not use。Engineering狀態表示新引入的AVL零件，未在任何機種中驗證過。在任意機種驗證通過后，其狀態要改為Pending Approve。在Default Sourcing Context下的Engineering狀態改變后，所有BOM中的Engineering狀態自動改變。

    2.2 VPN零件與AVL零件的關系

    VPN零件表示一組規格相同或相似的AVL零件。同一個VPN零件只能關聯一個狀態為Preferred的AVL零件，可以關聯多個狀態為Approved或Pending Approve的零件。

3 VPN與BOM關聯

    3.1 VPN與BOM的關聯過程

    用VPN方法產生BOM，首先要從電路圖產出VPL，通過分段工具轉換成VBOM，再結合AVL產出EBOM，工藝分解轉換PBOM。如圖2所示。

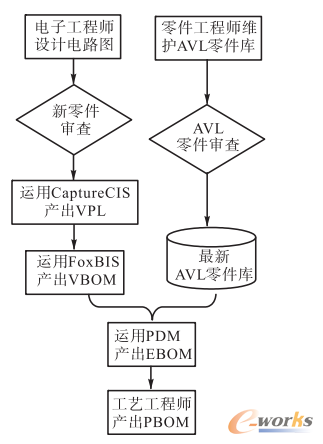

圖2 VPN與BOM關聯過程

    3.2 VPN與BOM的關聯結果（見圖3、圖4）

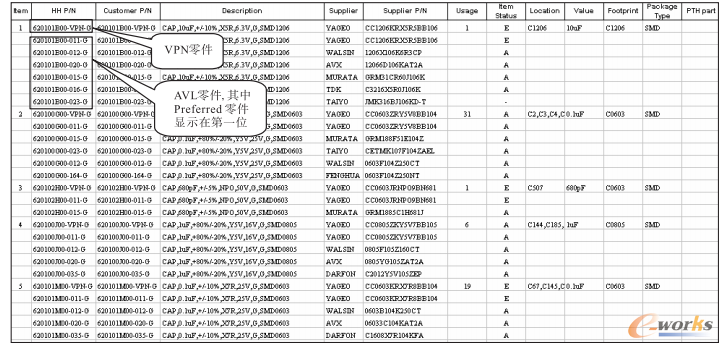

圖3 PBOM實例

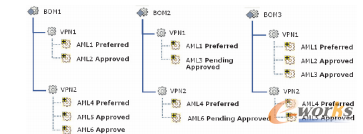

圖4 VPN與BOM的關聯結果

4 VPN在PDM系統中的應用

    4.1 對VPN模式系統化

    對VPN與BOM關聯過程模型進行系統分析并定制在PDM系統中，運用其數據庫和流程界面優勢，就更能夠發揮VPN集中維護，分散使用的優勢。如圖5為在PDM系統中維護VPN的實體零件狀態。

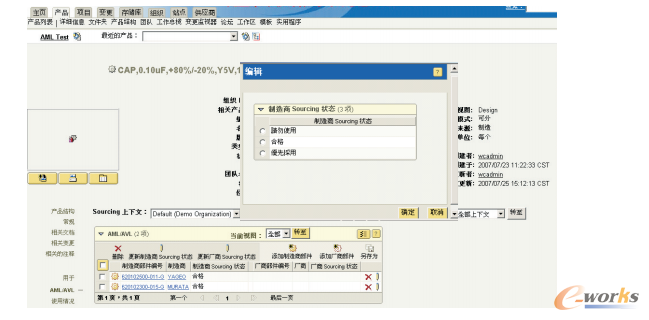

圖5 在PDM系統中維護VPN

    4.2 PDM中管理VPN的優勢

    PDM中管理VPN的優勢，具有人工管理不可比擬的優勢：一是容易實現集中管理零件庫，做到較高度的集中和統一；二是容易設定各種流程及界面，使管理規范化和流程化；三是可以達到高度準確無誤。

5 小結

    本文通過實例說明了通過VPN虛擬料號管理成組替代零件的方法。通過VPN方法在PDM系統中的應用，使比較復雜的成組替代零件管理更加規范化和標準化，使用起來更加方便和靈活。
