在規范簡潔的數據模型定義之后，需要進行PLM的系統設計，以在PLM中實現相關業務流程，支持實際業務過程。
3.3.6 項目和產品工作包（PWP）的系統設計：
3.3.6.1 項目層次
●在產品投產ID和End items/工廠的sop時間明確定義，項目處于開發啟動門時，開始創建項目。
●將以合適的價格遞交產品給內外部客戶。
●基于外部客戶的競標和獲得業務的不同，創建一個或多個投產項目。

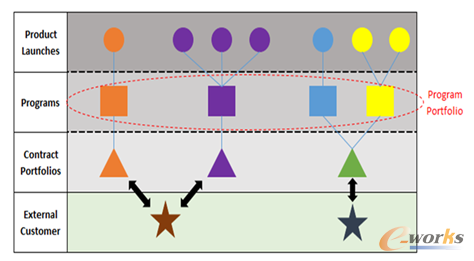

圖1 項目層次
●PLM踐行新戰略，以對產品投產和產品開發進行管理。
●產品開發的工程部分將在產品工作包（PWP)中進行管理。
●產品的End Items（銷售給內外部客戶的零件）和產品投產過程在基于項目層次概念的項目中進行管理。
3.3.6.2 項目和產品工作包（PWP)

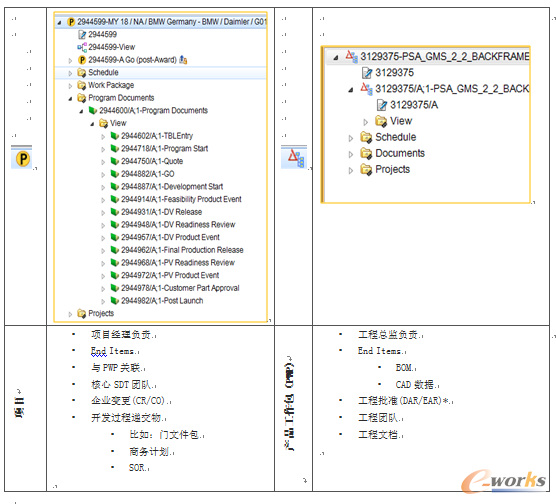

圖2 項目和產品工作包（PWP)
3.3.6.3 指定團隊成員
圖3 指定團隊成員
3.3.6.3.1 可以使用project管理團隊成員。
3.3.6.3.2 可以增加和刪除團隊成員。
3.3.6.4 編輯項目屬性

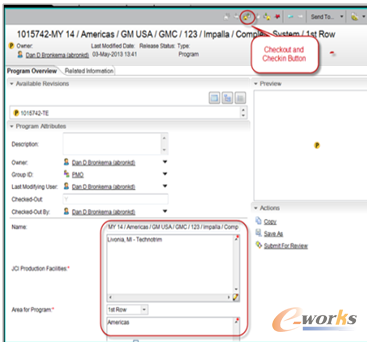

圖4 編輯項目屬性
通過點擊“check in/out”編輯項目屬性信息。
注: 需要合適的讀寫權限編輯項目屬性信息。
3.3.6.5 指定End Items 到項目上

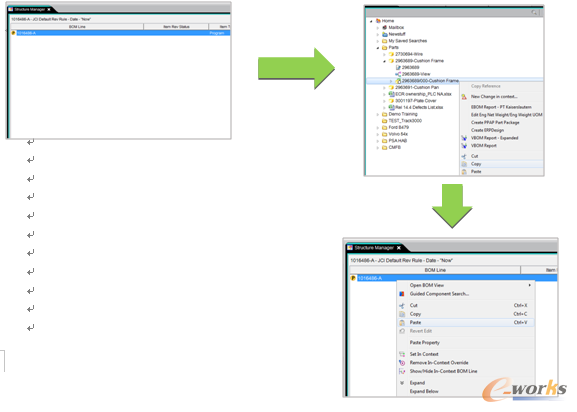

圖5 指定End Items 到項目上
可以通過拷貝/粘貼零件版本把End item關聯到項目上。
注: 需要合適的讀寫權限編輯項目屬性信息。
3.3.6.6 管理PWP和項目

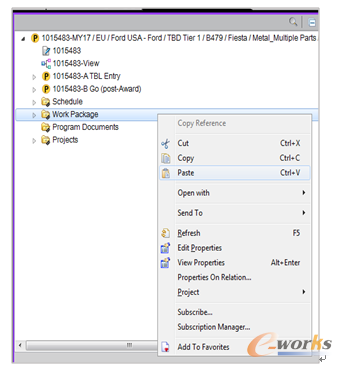

圖6 管理PWP和項目
進到項目里，選擇PWP和其End Items，然后復制粘貼，以關聯PWP和項目。
注：需要具有PWP的成員列表的此操作的權限。同時在項目中具有寫的權限。
3.3.6.7 管理產品開發過程遞交物

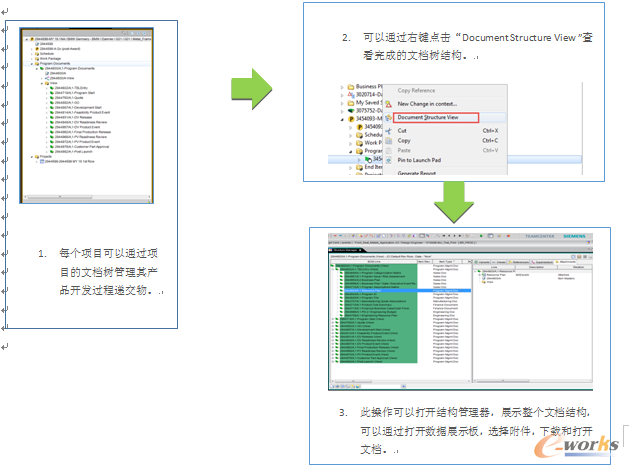

圖7 管理產品開發過程遞交物
3.3.7 工程文檔系統設計：

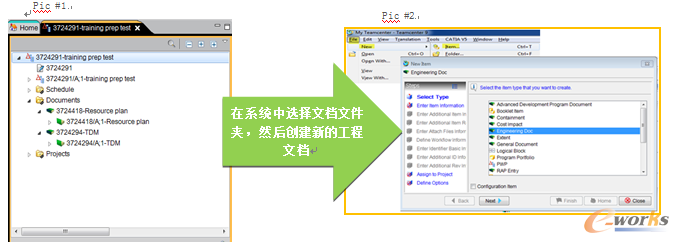

圖8 工程文檔系統設計
在PWP的文檔文件夾，工程團隊可以創建PWP相關設計規格或文檔，以進行版本控制。 (見 pic#1)
為了管理控制文檔的版本， PWP的團隊成員可以創建，更改，編輯和讀取文檔。
所有PWP的文檔將以“Engineering Doc” 的類型存在。 (見 pic#2)
3.3.8 Part/Design的系統設計：
零件/設計的變更時，對零件/設計進行升版或創建新零件/設計號的規則：

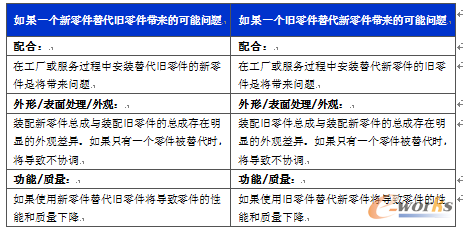

圖9 系統設計規則
如果上面任何一個問題為真，需創建新零件號；如果上面所有問題為假，則升級零件版本。
注：此規則適用于更改的零件及其遞歸的父級總成件。
3.3.8.1 零件定義
圖10 PLM part
3.3.8.2 零件圖標

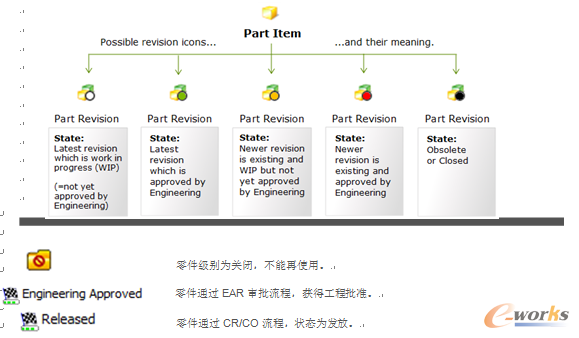

圖11 零件圖標
3.3.8.3 零件提起和發放

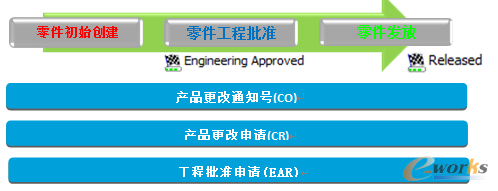

圖12 零件提起和發放
項目更改和發放需要通過PR, CR/CO工作流程。
整個項目團隊（SDT)需要參加此過程并提供輸入。

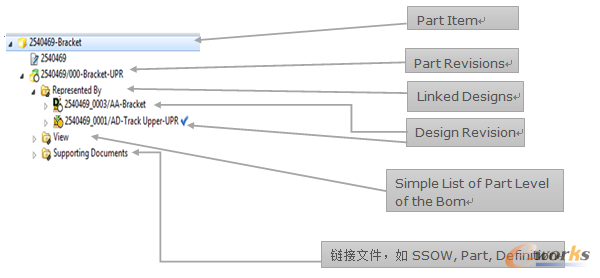

3.3.8.4 零件級別的文件夾
圖13 零件級別的文件夾
3.3.8.5 ERP Design/Drawings創建

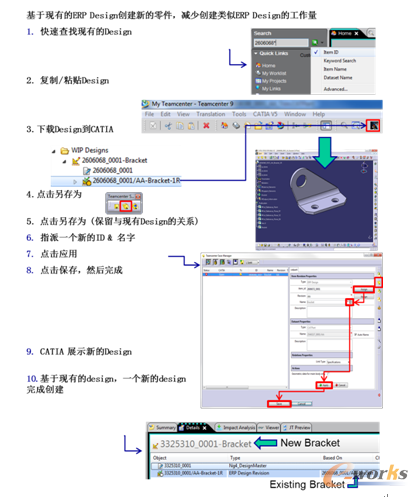

3.3.8.5.1 創建新ERP Design
圖14 創建新ERP Design

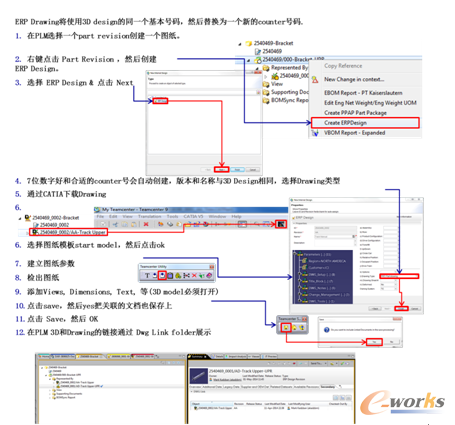

3.3.8.5.2 創建新ERP Drawing
圖15 創建新ERP Drawing

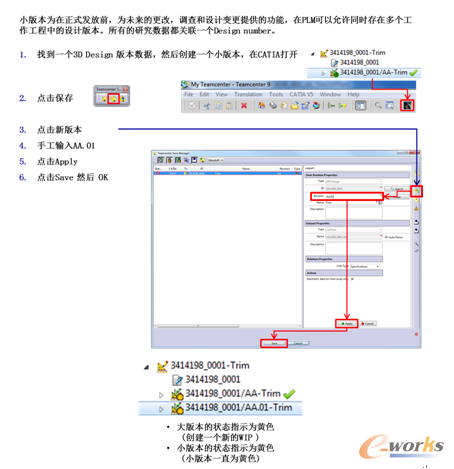

3.3.8.6 創建小版本Design
圖16 創建小版本Design

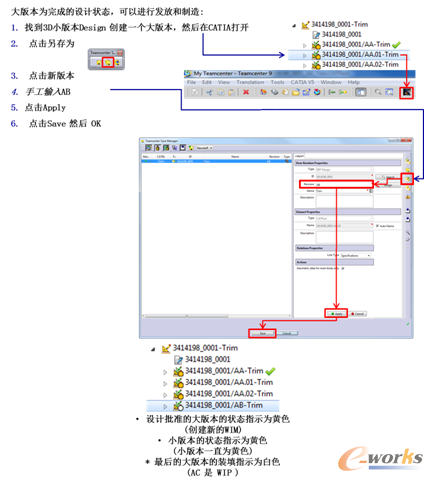

3.3.8.7 創建大版本Design
圖17 創建大版本Design
