板料沖壓成形作為一種重要的金屬塑性加工方法，廣泛應用于航空、汽車、家電、日用品等工業領域。但板料沖壓成形易產生拉裂、變薄、起皺、回彈等缺陷，其中回彈一直是影響和制約板料沖壓件精度的重要因素，如何有效地進行回彈補償與控制是近年來一個重要研究?jī)?nèi)容。由于沖壓件的最后形狀與回彈密切相關，模具幾何參數、材料性能參數等都會對回彈產生很大影響，因此對回彈進行有效預測和控制是提高沖壓件精度的關鍵。

    研究表明，回彈模擬精度既受成形過程模擬計算精度的制約，又與回彈過程的模擬方法有關。Wang C T研究指出，顯/隱式相結合的方法是處理板料成形回彈問題的有效方法。徐偉力等、張陽等研究認為涂抹速度不宜超過1m·s-1，在模具圓角處布置5個單元，殼單元厚向取7個積分點為最佳值；Lee S W等指出，相對于接觸阻尼參數、罰參數或虛擬沖壓速度等參數，單元尺寸對回彈的影響是最大的�；貜検切遁d后板料內應力的再分配，是整個成形過程的累積效應。

    本文以某汽車車門玻璃導軌件為研究對象，通過對各工序成形后分別做卸載計算，將前一道工序的回彈計算結果作為下一道工序的輸入，以減少各工序回彈計算誤差，從而提高回彈模擬精度；并針對該零件成形后所產生的回彈，采用節點對稱補償?shù)姆椒ǎ�有效地減小了回彈量，使零件的誤差處在合理的范圍內，證明了該方法的有效性。

1 回彈機理介紹

    金屬板材在沖壓成形過程中不可避免地產生卸載回彈和切邊回彈現象。板料在外力作用下發生某一種彈塑性變形時，其變形一般是由彈性變形和塑性變形兩部分組成。當作用在板料上的外載荷去掉以后，由于彈性變形區材料的彈性恢復以及塑性變形區材料彈性變形部分的彈性恢復，使其形狀、尺寸都發生與加載時變形方向相反的變化，這種現象稱之為卸載回彈。切邊回彈是一個復雜的三維應力釋放過程，包括切邊處理、變形場量信息映射和不平衡殘余內應力卸載等3部分。

    板料沖壓成形過程中回彈缺陷的控制方法主要可分為兩類：一類是通過修正模具型面或模具結構使沖壓件過正成形，利用回彈規律使其卸載后的形狀與塑性期望值相符合或相近，如圖1所示；另一類是擬定合理的成形工藝參數(壓邊力、摩擦系數等)，以改變板料成形時的應力狀態，從而抑制回彈的發生�；�本上所有回彈都可以綜合這兩種控制方法達到減小的效果，因本文中零件的成形工藝參數已優化確定，所以采用模具表面幾何補償?shù)姆椒ㄟ_(dá)到減小回彈的目的。

圖1 模具修正補償方法示意圖

2 回彈分析建模及回彈補償工藝方案

    2.1 回彈分析建模

    某汽車車門玻璃導軌結構件如圖2所示，材料為DX53D鍍鋅鋼板，要求大批量生產。該導軌結構件用于汽車的電動玻璃升降器，在實際裝配使用時，左右車門各需一件，且兩件呈左右對稱結構。零件整體呈一弧形，弧形型面必須與車門玻璃弧度保持一致，該型面精度要求在±0.3mm以?xún)?nèi)，因此必須嚴格保證成形質量和控制回彈。

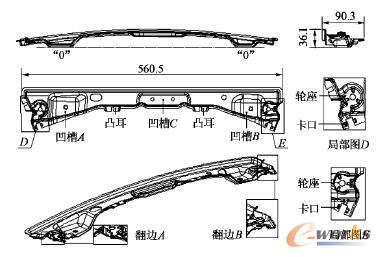

圖2 汽車車門玻璃導軌結構件

    板料為DX53D鍍鋅鋼板，厚度為1.2mm，選用36#三參數Barlat材料模型。三參數Barlat材料模型用于在平面應力狀態下的各向異性彈塑性材料，既考慮了材料的厚向異性對屈服面的影響，也考慮了板料平面內的各向異性對屈服面的影響，因此，該模型更能反映各向異性對沖壓成形的影響。事實上，該模型是針對薄金屬成形分析(包括沖壓成形)而提出的，使用該材料模型不論厚向異性系數r的高低，都能夠獲得可靠常用材料信息。材料的力學性能參數從Dynaform軟件材料庫中獲得，如表1所示。材料的真實應力應變曲線如圖3所示。

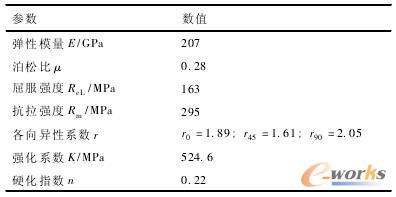

表1 材料參數

    該導軌結構件形狀較復雜，需要沖孔、壓彎、拉深、修邊、整形、翻邊、鉚孔、切斷等工序來進行沖壓成形。工件的回彈分析模型建立在板料成形模擬的基礎上，本文將成形模擬生成的Dynain結果文件導入Dynaform，對板料參數、計算方案、網格自適應和隱式參數等進行設置。

    本文中的回彈分析采用多步隱式分析方法，單元公式為Full Integrated Shell Element(16)薄殼單元公式、初始時間步長設置為0.001。由于工件非常復雜，每個時間步長所允許的剛度重構次數(MAXREF)設置為1000，避免有限元方程尚未達到平衡狀態就已經終止計算，收斂準則等參數采用默認值�；貜椃治鰹殪o態分析，需取3個約束點以消除板料6個方向的運動，此3個約束點應選在板料變形量較小的位置，但不能選擇沖壓件邊界附近的節點，如圖4所示。該選擇方法更貼合實際情況，模擬更準確。

圖3 DX53D鍍鋅板應力－應變曲線

圖4 定義的約束點

    2.2 回彈結果分析

    圖5為該導軌結構件切邊后的回彈分布圖。Z軸負向?yàn)楣ぜ�的沖壓方向，定義沿Z軸正向的回彈量為正值，反之為負值，由圖可知，工件在A、B兩端有輕微向上翹曲現象，回彈量在0.3mm公差范圍內；工件在中間段C處回彈量較大。因?yàn)樵摴ぜ�為尺寸較大的拉深彎曲件，較易產生彎曲回彈，故分別沿X、Y軸對工件剖切(圖5)，通過對比回彈前后的截面，更直觀地觀測工件的回彈情況。圖6為截面Ⅰ－Ⅰ處的回彈示意圖，由圖可知，工件在該截面的回彈量較小，約為0.17mm，小于0.3mm，不影響裝配精度。圖7為截面Ⅱ－Ⅱ處的回彈示意圖，由圖可知，截面的右半部分有明顯的回彈現象，最大值發生在端點f處，f經切邊卸載后移動到f＇，回彈量約為0.67mm，大于0.3mm，不滿足零件的成形精度要求。故只需對中間段C處進行模具補償，即可使該處回彈量減小，滿足精度要求。

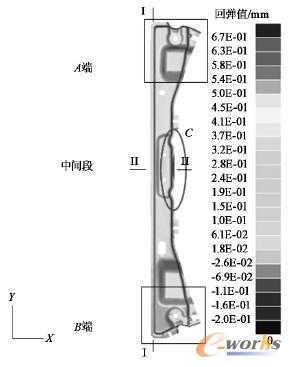

圖5 切邊后回彈分布圖

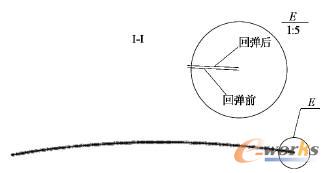

圖6 截面Ⅰ－Ⅰ處的回彈示意圖

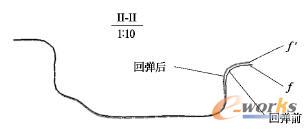

圖7 截面Ⅱ－Ⅱ處的回彈示意圖

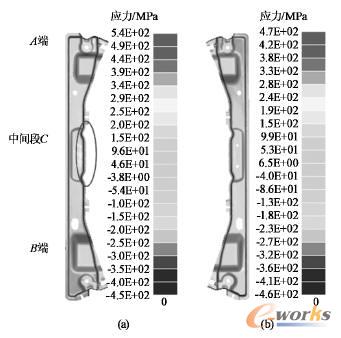

    圖8和圖9分別是工件回彈前和回彈后的應力分布圖。由圖8可知，工件的上、下表面在成形過程中均受拉應力，且中間段C處上表面受到的拉應力最大。由圖9可知，切邊卸載后，工件仍受拉應力作用，對比卸載前的應力分布圖可知，中間段應力減少量最大，導致工件C處上表面收縮，下表面伸長，使表面嚴重向上翹曲，產生了較大回彈。

圖8 回彈卸載前上表面

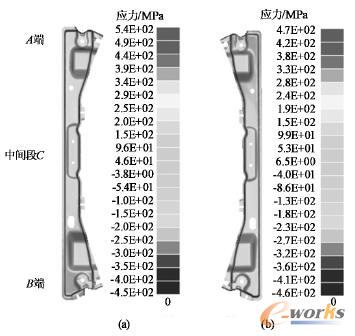

(a)和下表面 (b)的應力分布圖

圖9 回彈卸載后上表面

(a)和下表面 (b)的應力分布圖

    2.3 回彈補償工藝方案

    基于前文中回彈卸載后結構件與理想結構件的對比分析，確定采用圖10的模具補償方案。運用Dynaform軟件對該導軌結構件進行級進沖壓成形數值模擬，確定出結構件最優的沖壓工藝方案，獲取回彈仿真分析結果，然后與理想結構件進行對比分析，判斷零件是否滿足精度要求，如果零件誤差超出了公差范圍則要對模具補償。然后利用新生成的曲面進行再模擬及回彈仿真分析，驗證模具補償是否正確，直至獲得公差范圍內的回彈量。

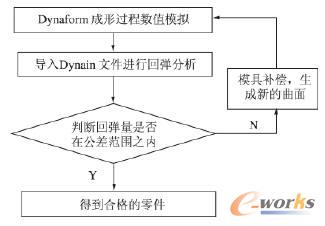

圖10 回彈補償解決方案流程圖

    導軌結構件回彈量可以通過結構設計和成形工藝進行控制，但是該件最大回彈量較小(＜1mm)，難以從成形工藝上減小，確定采用模具補償減小回彈量。模具補償確定采用節點對稱的方法，即補償后的節點與回彈后的節點關于回彈前的節點對稱。如圖11所示，1、1＇、1″分別為回彈前、回彈后和補償后的節點位置。由于該零件中間段回彈量最大，兩端回彈量均在0.3mm以下，所以本文僅針對模具中間段C處型面進行了幾何補償。

圖11 補償方案示意圖

3 回彈結果分析與對比

    圖12為模具補償后得到的零件圖。將補償后得到的工件和理想工件進行對比分析，在回彈嚴重的A端、B端和中間段C處，抽取了圖12中所示的7個節點進行了回彈量測量。由圖可知，經過模具補償后，A端和B端回彈量小于0.3mm，C處回彈量由0.67mm下降到0.127mm，工件的成形精度得到了明顯的提高，滿足了精度要求。

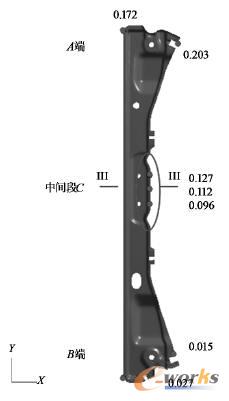

圖12 模具補償后的零件圖

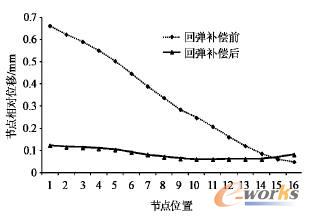

    圖13為模具補償后截面Ⅲ－Ⅲ的回彈示意圖，由圖可知，模具補償后工件在截面Ⅲ－Ⅲ處的回彈量較小。為觀察截面Ⅲ－Ⅲ在模具補償前后的回彈量變化情況，沿補償截面選取16個參考節點(圖13)，對其補償前后的回彈量進行測量，結果如圖14所示�？梢钥闯觯夯貜椓繌墓�(jié)點16到節點1回彈角度不斷增大，回彈量呈逐漸遞增趨勢，模具補償前截面Ⅲ－Ⅲ邊緣處(圖13中點1位置)的回彈量最大，約為0.67mm；模具補償后工件的回彈量均在0.2mm以下，且變化較平穩，工件的成形精度較補償前得到明顯提高。

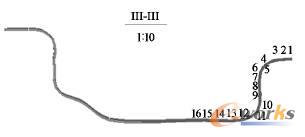

圖13 補償后截面Ⅲ－Ⅲ處的回彈示意圖

圖14 節點相對位移曲線

4 結論

    (1)回彈分析采用靜力隱式算法，計算精度高，能夠準確地模擬結構件的回彈量。

    (2)板料在經過卸載、切邊后產生了較嚴重的回彈現象，在板料的邊緣處回彈量較大，最大值達到0.67mm。

    (3)采用節點對稱的方法對模具進行補償，使零件誤差由0.67mm下降到0.3mm，回彈量減少了近60%，滿足了零件的精度要求，驗證了此回彈補償方法的可行性。
