傳統工程測量作圖中，通常存在比較繁瑣的操作步驟，而且工作量比較大，導致很多人為性失誤，而且不能保證效果圖精確性與處理坐標數據有效性。然而，在測量工程作圖中合理應用AUTOCAD系統軟件后，可以對上述問題進行有效改善。

1 對測量展點與坐標數據處理分析

    在處理測量數據時，需要合理應用AUTOCAD系統中所配備的相關通信數據模塊，并于放置不同位置的測量設備進行有效結合，以此進行信息與通訊數據設定工作。此外，全站儀設備在野外測量時，所獲得的信息數據存儲格式不相匹配于AUTOCAD系統格式的情況下，需要轉化數據，也就是將數據轉化為可以被AUTOCAD系統軟件識別的格式，即：*.dat格式。在測量坐標系統中，*.dat格式文件存在兩種基本類型的具體表現方式：a）X(坐標)、Y(坐標)、Z(坐標)；b）N(點名)、X(坐標)、Y(坐標)、Z(坐標)。

    如果需要處理相關坐標系統數據，那么就一定要注意兩點，即：a)在測量工程作圖中，為確保工程插值操作精準性，一定要在具體工程操作過程中，確保*.dat格式測量坐標數據所對應位置能夠與AUTOCAD相吻合。b)通過插值能夠獲取與工程測量作圖數據相對應的坐標，而且還能通過AUTOCAD系統，合理調整各行所處順序。

    在對以上操作予以完成的基礎上，必須在AUTOCAD系統繪圖工作模塊截面，實現站點，操作展高程點。此外，在現階段技術條件支持下，通過AUTOCAD對工程繪圖進行測量時，所涉及到的系統點位數值、點號數值和高程數字顏色屬于紅色默認，其目的就是提高所涉及數值的醒目性。此外，還在測量工程圖層管理中將顏色更改操作提供給操作人員。

2 對批量標注處理分析

    測量工程作圖所用AUTOCAD軟件中，標注信息根據信息屬性具體劃分為非數值信息和數值信息兩種。而數值信息是根據基本尺寸參數與測量坐標信息為主，非數值信息是根據文字注記來說。就本質而言，在測量工程作圖時，實現測量坐標數據完成后擴展AUTOCAD軟件是測量工程作圖的重中之重，此外，通過合理應用AUTOCAD軟件，對工程作圖圖形進行初步繪制，同時在相對應的圖形位置，認真做好非數值信息與數值信息標記工作。

    例如，某房屋工程項目在進行相關測量工作時，在AUTOCAD系統軟件作用下，說明與分析具體測量工程作圖操作情況。首先，必須要將工程測量時所選各房屋角點位置坐標通過展入操作置于AUTOCAD系統軟件中，通過合理應用AUTOCAD系統軟件繪圖工具，從基本意義上對房屋分布示意圖進行繪制。其次，在各房屋圖形中進行具體觀測點恰當位置的確定，同時將此觀測點所屬基本坐標信息在*.xls表格中復制出來。保證在電子表格中信息與標注位置有效對應目標的實現。根據以上方式，對*.xls電子表格予以構建，具體如表1所示。

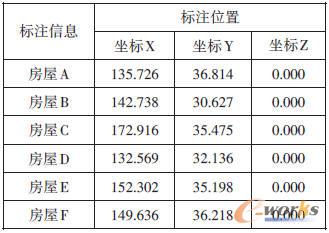

表1 電子表格示意圖

    再次，在*.xls格式文件電子表格中，通過標注位置與標準信息中間位置操作“插入列”選項，再將這種*.xls文件格式表格進行*.word文檔格式的復制。此外，采用在word文檔進行格式轉化操作的執行方式，進一步將*.xls文件格式所屬表格進行.dat文件格式電子文本文檔的轉化，并根據這種處理后的文本文檔來處理文件存儲方式。

    最后，在AUTOCAD系統軟件中，根據房屋分布圖中的“打開”文件執行操作，對房屋分布圖中新建“標注圖層”操作予以認真執行，同時配合測量工程作圖，合理應用坐標數據信息拓展點，最終實現標注處理信息。對信息進行批量標注下最終效果圖如圖1所示。

圖1 處理批量標注后的效果示意圖

3 結束語

    通過合理應用AUTOCAD系統軟件，一方面可以實現高效處理測量坐標展點與數據，另一方面還能在一定程度上實現簡化處理批量標注操作的方法與步驟，具有非常突出的綜合性操作優勢。總之，該文通過對AUTOCAD系統軟件在測量工程作圖應用過程中所存在問題，針對測量工程作圖開展情況，同時以合理應用AUTOCAD為切入點，對AUTOCAD在測量工程作圖工作中的優勢進行說明與分析，通過合理應用AUTOCAD軟件，對工程作圖圖形進行初步繪制，同時在相對應的圖形位置，認真做好非數值信息與數值信息標記，能夠?qū)崿F(xiàn)AUTOCAD更加合理的應用。
