0 引言

    數字化建模技術在產品的設計制造中占有重要的地位，是產品開發的重要手段，隨著三維設計軟件的普遍使用，該技術已日漸成熟。

    零件的幾何模型既是工藝和數控編程等制造過程的基礎，也是運動仿真的前提，同樣是進行有限元等分析的必要條件。描述零件幾何形狀和尺寸的幾何模型所表示的信息的完善與否，對后繼工作有重要影響。

1 CATIA環境下數字化建模的方法

    對于不同的零件，設計者采用不同的建模方法和建模思路關系到零件數字化的過程，影響著產品的開發效率和產品的生命周期。對于使用CATIA的設計者，其建模方法主要有以下幾種：

    (1)引用標準庫零件建模：在機械設計中，有一部分零件已經被標準化，對這些零件進行單獨建模不但繁瑣，而且工作量大，利用率低，在CATIA軟件中，這些零件可以直接引用，從而節約建模時間，加快設計進度。

    (2)系列化設計：產品的系列化設計實質上就是根據所需的性能參數，對零件的大小進行符合具體要求的修改。

    (3)正向設計：這是設計中使用最多的一種方法，一般是設計相關的尺寸，逐步建模，可以配合相關的二維軟件如AutoCAD等，也可結合工程圖紙，完成從二維到三維的設計過程。

    (4)參數化設計：就是將模型中的定量信息變量化，使之成為任意調整的參數，對于變量化參數賦予不同數值，就可得到不同大小和形狀的零件模型。

    (5)二次開發建模：CATIA為了滿足不同用戶的使用需求，給用戶預留了進行二次開發的接口，這些接口給用戶提供了一系列開發工具，用以實現宏程序執行、幾何形體生成等功能。

    (6)逆向工程：它是將實物轉變?yōu)镃AD模型的相關數字化技術、幾何模型重建技術和產品制造技術的總稱，即將已有產品或?qū)嵨锬Ｐ娃D(zhuǎn)化為工程設計模型和概念模型，在此基礎上對已有產品進行解剖、深化和再創造，是一種以實物（油泥模型）為基礎產生三維數據的設計過程。

2 復雜零件建模在工程上的應用

    實際應用中，大部分的產品設計要用到以上建模方法的兩種或兩種以上，這樣有利于零件建模的效率，以及減短產品開發的周期。其中用得最多的就是逆向工程結合正向設計的方法。下面以某一復雜智能溫控執行器箱體（見圖1）為例，來說明CATIA環境下機械零件的建模過程。

    2.1 建模零件結構分析

    建模之前需先分析零件的結構，以避免結構及特征的反復修改。首先分析該執行器箱體的結構，掌握各特征的依附關系；然后，將零件分解成若干個簡單特征，并依次建模；其次，選定一部分作為主體后，將建好的模型利用插入布爾操作添加到主體特征上；最后，在主體特征上補充細節特征，如孔、槽、凸臺、加強筋等。

    由圖1可知，執行器箱體由4個主要孔腔構成。該執行器箱體外部沒有規則的面與體關系，內部有孔和槽等多種特征。完全用逆向無法做出細節孔、槽等特征，且無法完成二次設計；完全測繪，各孔的相對位置難以定位。為得到各孔腔的相對位置，可采取逆向工程的手法，結合正向設計為零件建模。

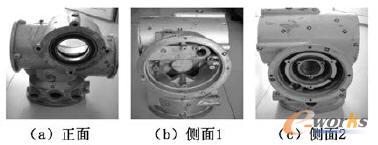

圖1 執行器箱體實物

    2.2 逆向設計過程

    2.2.1 數據采集與處理

    將執行器箱體外表擦干洗凈后晾干，之后在其表面噴上均勻反光劑（執行器箱體表面比較光滑，易反光，用激光掃描時掃描不到點），晾干后再貼上定位點，置于3D激光掃描儀的掃描位置（掃描處應以黑色作為背景）。

    打開CATIA軟件后，進入Digital Shape Edit，首先對點云進行過濾處理，然后選擇所有點云數據，將其整合并去除噪聲點后得到的點云如圖2所示。

    圖2 點云視圖

    2.2.2 坐標系變換

    為方便操作，將整合后的點云的坐標系進行坐標變換�？蓪㈤y門的底面設為XOY面，底面孔中心為原點，其法線方向?yàn)閆軸，X軸、Y軸分別為兩側面的中心線投影到底面上的投影線，如圖3所示。

圖3 零件系統坐標系

    現取原整合點云，激活局部點云，其余的隱藏，用3D Curve將激活的點云最內部的點連接若干條直線，并依此創建平面1。利用上述直線的端點構造若干三點網（越多越精確），然后取一圓心作為點云的原點；經過點云原點，并選擇直線類型為曲面的法線創建直線，得到Z軸，如圖4所示。取其他兩側面垂直的孔腔底面，按同樣方法可得到X1軸、Y1軸，將其投影到平面1即得到X軸、Y軸。單擊insert→Axis system，相應地選擇原點、X軸、Z軸，即得到點云與默認系統重合的坐標系，如圖5所示。此后的設計將以變換后的點云為依據。

圖4 Z軸的創建

圖5 系統坐標

    進入digital shape editor，選擇mesh create，得到的網格曲面如圖6所示。

圖6 網格曲面

    2.2.3 箱體底部建模

    由于零件復雜，點云掃描不全，建立網格面時很多細節丟失，因此，完全逆向可能得不得原模型。在逆向之后可以結合測繪或者正向設計建模。

    首先選擇Quick Surface Reconstruction模塊，選擇basic surface recognition，對網格曲面的底面部分進行曲面擬合。選取部分圓柱面為曲面，axis為(0，0，1)，則得到底面網曲線，加厚曲面即得底面網臺階部分，如圖7所示。

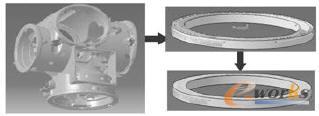

圖7 零件特征創建過程

    2.2.4 箱體主要腔體建模

    其余各部分對有定位要求的特征采用以上方法，對不重要的特征可以測繪，也可以對原模型進行改進性設計，如螺紋孔的大小、位置，加強筋的厚度等。對以上各部分特征分開建模，以便修改，同時也可以對設計好的部分進行隱藏以減少干擾，依次可得到執行器各特征，如圖8所示。

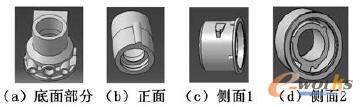

圖8 執行器各特征

    2.2.5 布爾運算

    以上各部分分別建模好之后，需要將其組合在一個主體上。但是各部分的某些特征組合后并非所要的模型，需把多余的部分修剪掉。將重合的部分修剪后，選擇底面部分為主體，進行布爾運算得到所要?jiǎng)?chuàng)建的智能溫控執行器箱體模型，如圖9所示。

圖9 執行器箱體模型

3 結束語

    CATIA廣泛應用于航空、航天、汽車、船舶、電子等制造企業，其功能強大、精度高、建模方便等特點受到越來越多設計者的青睞。但是要真正能靈活、高效地運用CATIA軟件，還需要設計者不斷地進行實踐。本文在工程應用中總結了CATIA軟件的6種建模方法以及其應用場景，并以工程實例說明處理復雜不規則零件的建模問題，分析了建模思路和技巧，對設計者提高產品開發效率具有一定的借鑒作用。
