1 PLM系統概述

    PLM系統也稱為產品生命周期管理系統，是一種應用于在單一地點的企業內部、分散在多個地點的企業內部，支持產品全生命周期的信息的創建、管理、分發和應用的一系列應用解決方案，它能夠集成與產品相關的人力資源、流程、應用系統和信息。

    PLM是一種理念，即對產品從創建到使用，到最終報廢等全生命周期的產品數據信息進行管理的理念。在PLM理念產生之前，PDM主要是針對產品研發過程的數據和過程的管理。而在PLM理念之下，PDM的概念得到延伸，成為cPDM，即基于協同的PDM，可以實現研發部門、企業各相關部門，甚至企業間對產品數據的協同應用。

2 異地協同PLM系統架構

    柳工總部設在柳州，異地有天津、蚌埠、無錫、揚州、上海等事業部使用，海外有印度、波蘭、伊朗子公司，PLM系統要實現異地協同開發，在異地子公司都設置了文件服務器副站和可視化服務器，減輕對網絡帶寬的需求。如圖1所示，顯示了PLM系統的架構，通過網絡通信，實現了全球化的異地協同的PLM系統。

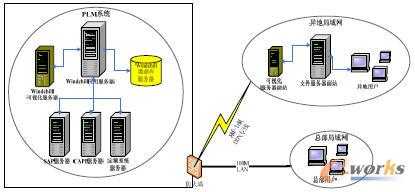

    圖1 PLM系統架構圖

    柳州主應用服務器中存儲PLM系統的所有數據庫和文件，異地文件服務器只存儲文件等數據，定期同步到柳州主服務器，增加網閘和防火墻設備，保證網絡安全。

3 異地協同PLM系統優化

    在內部網絡上的PDM主應用服務器中，通過對原有PLM系統功能優化和增強，成功地構建以下核心能力，實現對公司業務過程的有效支撐。

    (1)優化現有工程文檔管理，實現對與產品相關的機械、電子和相關文檔信息進行集中管理。優化和增強現有的文檔分類，實現文檔重用管理。

    (2)優化和增強產品文檔模版管理，實現在文檔的設計過程中，可以方便查詢和下載文檔模板。優化和增強部件、文檔版本管理。

    (3)優化和增強部件、文檔等檢索管理，提供了基于文件屬性的檢索、基于產品結構的檢索、基于產品數據文件之間關系的檢索、基于自定義高級檢索的檢索；優化和增強文檔生命周期管理。調整生命周期狀態標識，優化和增強了基于生命周期的管理控制。

    (4)優化和增強文檔打印管理。PLM新增打印申請流程，進一步規范了圖紙打印，滿足工程紙質發放要求。通過系統配置的方式，建立對象初始化規則，使得數據對象在建立時自動設置數據的編碼、文件夾、工作流程等。

    (5)優化和增強文檔權限管理。對各業務部門的文檔進行嚴格的權限控制，以使得用戶在權限許可范圍內對文檔進行相應的操作，確保安全性。優化和增強系統審計功能，能夠查詢特定用戶對特定產品或項目條件下對系統的訪問記錄，提高系統的安全性。

    (6)通過優化和增強零部件編號申請系統，解決原PLM8.0因?yàn)槿√?hào)速度過慢影響設計人員效率的問題。優化和增強可視化管理能力，解決原有的Pro/E圖檔可視化是在圖檔上傳PLM系統之后，在服務器端完成的，存在服務器的進程排隊和服務器鎖死、無法自動實現圖檔的PDF可視化、PDF可視化圖紙與DRW圖紙不一致、PROE模型重命名后PDF圖紙可視化失敗等問題。

    (7)通過更改閉環的角度重新設計公司復雜的變更流程和簡化變更流程，實現對設計與制造之間變更的銜接。

4 異地協同PLM系統實施

    PLM二期升級項目，主要將PLM8.0系統升級到PLM10.0，將PLM8.0上的數據遷移到PLM10.0上，實現業務系統不間斷平滑升級。同時增加設計新業務流程，包括選裝選配，零部件分類管理等。

    (1)組織保障。PLM上線時，對支持資源進行了明確劃分，各模塊分工協作、各司其職，保障系統穩定性、業務連續性。PLM上線后，使用柳工Mantis問題系統作為問題報告和解決跟蹤的支撐平臺，規范問題處理流程，提高問題處理效率。

    (2)基礎架構。PLM系統安裝在專業、高配的硬件設備上，服務器放置在總部信息技術部機房。PLM應用服務器和數據庫采用雙機熱備，提供24*7無間斷服務。各個異地事業部都已經安裝副本站點，提高數據存儲效率。

    (3)實施效果。業務應用情況，項目6功能完成及業務應用情況如下圖2所示。通過進行代碼升級和數據遷移方案設計和執行，實現系統平滑升級和數據的成功遷移。

    升級后系統運行良好，解決了PLM8.0上系統頻繁宕機（平均每月約3次）、權限丟失等問題，穩定性得到顯著提升，保障了數據完整性、業務連續性。

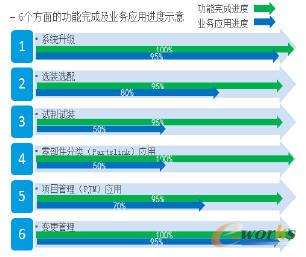

    圖2 系統業務應用情況

    目前研發A、B類507個項目（含工藝項目）已納入系統管理。每個產品線基本完成了三維top-down的新產品設計。

    系統響應速度得到明顯改善，比如在取號時系統的響應速度縮短，提升了設計人員的設計效率。

    新系統在用戶交互界面上進行了優化，在易用性方面進行了改善，更加符合設計人員的使用操作習慣。

5 結束語

    本文研究了全球化的，基于網絡的異地協同PLM系統的優化與建設，根據柳工企業的產品生命周期管理系統的現狀，分析了PLM系統的建設與規劃，闡述了PLM優化后的系統實施進行設計，以及實施效果和存在問題。系統的優化與建設，將有效地提高企業的產品生命周期數據管理的效率，縮減數據管理流程，對柳工的產品生命周期管理的信息化建設，具有一定的實踐價值。
