1.企業信息化系統發展遇到的問題
近年來，隨著對企業信息化的認識和重視，很多企業花費巨資購買了大量的信息化系統，包括ERP、PDM、CAPP、CAD/CAM、MES、DNC、OA等。信息化的發展在給企業帶來難得機遇的同時，也給企業帶來了新的挑戰。
由于信息化系統由不同的品牌和不同時間實施和上線，信息化系統只關注于各自領域內的數據與業務處理，數據集成大部分采用點對點的方式，系統間缺少相應的接口標準和規范。這些相對獨立、標準各異的“煙囪”式系統暴露出的弊端越來越多，對企業信息化的實施帶來諸多的挑戰和決策難度。
在這種背景下，業內近年來提出了ESB企業服務總線將系統服務化，對于新開發的信息系統，采用插接方式進行快速部署，縮短了投資回報周期，提高了系統的適應性、靈活性和擴展性。
2.ESB企業服務總線簡介
ESB全稱為EntERPrise Service Bus，即企業服務總線，是基于SDNC思想的企業應用集成的基礎軟件架構。它是傳統中間件技術與XML、Web服務等技術結合的產物，是基于開放的標準消息總線，用于通過標準的適配器和接口來提供各程序和組件之間的互操作功能。它支持相互獨立的異構環境中的服務、消息及基于事件的交互，并且具有適當?shù)姆⻊占墑e和可管理性。ESB提供了網絡中最基本的連接中樞，是構筑企業神經系統的必要元素。
ESB的出現改變了傳統的軟件架構，可以提供比傳統中間件產品更為廉價的解決方案，同時它還可以消除不同應用之間的技術差異，讓不同的應用服務器協調運作，實現了不同服務之間的通信與整合。從功能上看，ESB提供了事件驅動和文檔導向的處理模式，以及分布式的運行管理機制，它支持基于內容的路由和過濾，具備了復雜數據的傳輸能力，并可以提供一系列的標準接口。
3.基于ESB企業服務總線實現DNC與其他系統集成
企業信息化建設是一個持續的過程，基于ESB企業服務總線的集成技術，其重要的思想是SOA。ESB系統集成須基于SOA思想架構，在考慮各應用系統集成接口時，需保證通用性和適當?shù)念w粒度，確保集成接口能被重復使用。

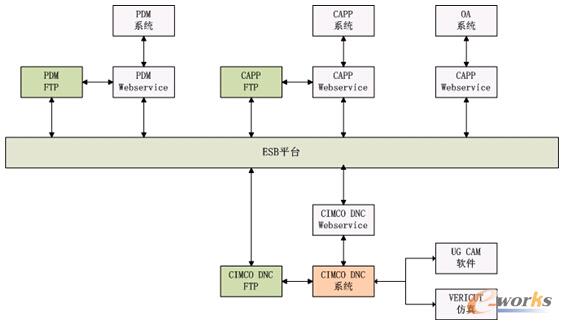

圖1 集成技術框架
1)基于ESB平臺，CIMCO DNC系統實現了與TeamCenter系統、UG軟件、Vericut軟件、OA系統進行集成。
2)系統間集成通過ESB平臺實現數據的中轉，任何兩個系統之間不直接進行集成。
3)所有系統發布的Web Services能被ESB調用、能直接和應用系統對接實現數據的抽取和寫入；
4)每個系統設定FTP文件中轉服務，用于中轉物理文件（比如：CAD模型、CAD圖紙、WORD文件、EXCEL文件等）；
5)ESB平臺管理數據服務的注冊、數據服務的編排、錯誤日志的記錄和物理文件的中轉等；
4.DNC與PDM、OA系統集成介紹
PDM系統在企業內大量運用，形成了企業產品數據管理的主干神經網絡，以產品為核心，實現對產品相關的數據、過程、資源一體化集成管理。PDM進行信息管理的兩條主線是靜態的產品結構和動態的產品設計流程，所有的信息組織和資源管理都是圍繞產品設計展開的，PDM系統數據止步于車間制造環節。
生產單位以機加數據（數控程序，刀具清單等）為核心，通過實施DNC系統將車間設備連入局域網形成了生產企業的末梢神經，將車間的生產數據集中化管理，實現了制造的數字化。

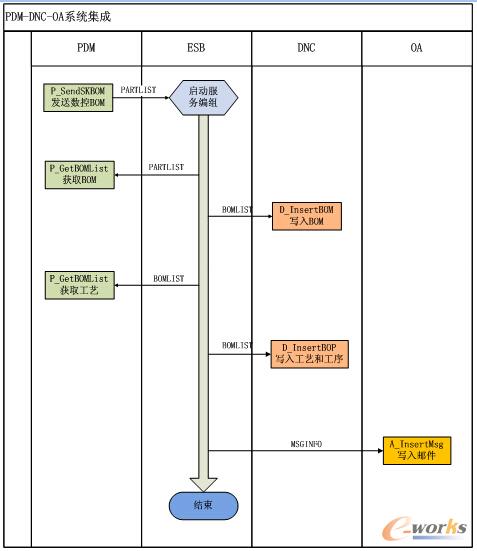

下圖2是PDM系統BOM數據向DNC系統和OA系統傳遞流程圖。在ESB平臺上設定“數控BOM發送”服務編組，此服務編組中涉及到三個系統的數據服務，包括：PDM、DNC、OA。實現從PDM系統向DNC系統推送數控BOM的全部信息，并且向OA系統推送錯誤消息，若數據寫入成功，則不需要向OA推送成功的消息。
圖2 BOM數據傳遞
5.集成效果
1)PDM系統發送BOM結構數據到DNC系統
在PDM系統中建立好BOM結構數據之后，通過集成接口菜單的“發送到DNC”，BOM數據將發送到DNC系統中，DNC系統會根據BOM數據自動創建結構樹。
OA系統獲取BOM結構數據傳遞異常信息。

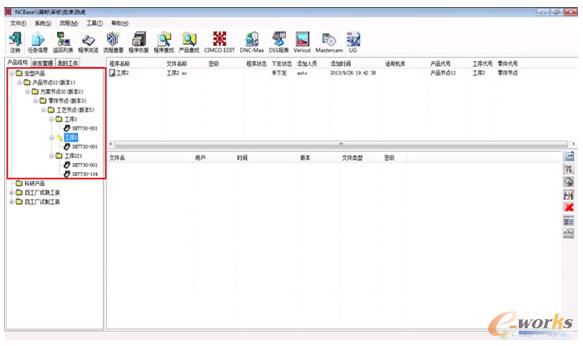

圖3 通過集成自動創建BOM樹
2)編程人員下載圖紙文件
PDM發送數據之后，編程人員在DNC系統可以在零件節點上選擇“下載3D文件”和“下載2D圖紙”，在工藝節點可以選擇“下載工藝文件”，從PDM系統下載相關圖紙，并且保存到該節點下。
3)編程人員使用CAM和仿真軟件生成視頻
編程人員選中零件節點下面的3D模型文件之后，通過集成的CAM快捷按鈕直接調用CAM軟件打開3D模型文件，打開時DNC會把選擇的文件保存在DNC安裝目錄下面的指定目錄中。使用CAM軟件編寫好代碼之后，通過CAM軟件上的仿真軟件鏈接打開仿真視頻功能，生成的仿真視頻和UG編寫的代碼可以直接保存和供其他用戶查看。

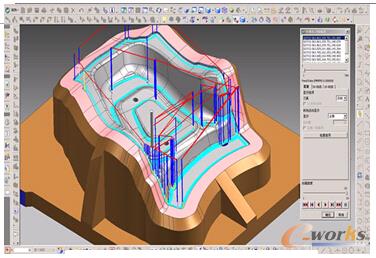

圖4 CAM編程

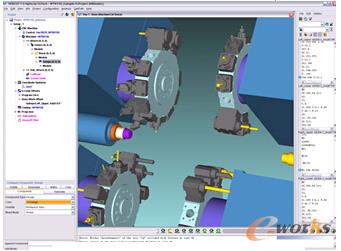

圖5 軟件仿真
6.總結
通過Web Services基于ESB企業服務總線實現了CIMCO DNC系統與PDM、OA等其他系統集成。通過標準的適配器和接口，使產品數據與加工數據形成完整的數據流，消除了中間環節手動添加不可控性帶來的影響，讓產品數據為產品制造直接服務，提高了企業的制造能力，讓企業的數字化和信息化達到質的飛躍。同時標準的適配器和接口為企業信息化系統集成提供了更好的適應性、靈活性和擴展性。
