項目介紹

    汽車行業一直在不斷地調整自己、引入創新的新流程，以保持快速擴張和不斷變化的市場需求，對于一級汽車零部件供應商亦是如此，他們必須與整車廠保持同步，節約低端重復的工作流程意味著可以有更多的時間用于工程項目，這意味著可以設計更多的創新產品。

    F.tech公司成立于1947，是一個世界級認證的一級國際汽車系統供應商，總部位于日本，在Troy OH設有產品研發機構。公司為OEM合作伙伴提供一系列汽車零部件，包括副車架、拖臂、下控制臂和踏板。

    F.tech北美研發團隊有完整的內部研發能力，包括設計、CAE、樣機和試驗等。除了擁有自己的研發團隊外，還有從事CAE和試驗實驗室驗證工作的設計和工程服務隊伍。

    F.tech研發北美CAE團隊專注于虛擬設計驗證和仿真工具的廣泛使用，包括Altair HyperWorks套件，其中HyperView即Altair HyperWorks套件中結果可視化后處理軟件是F.tech使用的關鍵工具。

挑戰

    F.tech北美研發團隊利用HyperView來研究試驗結果，用數據來形成決策方法并進行改進設計。

    這些數據經常會被用來在開發過程中創建的報告和演示，利用Hyper View產生的圖像和動畫來展示哪些特定區域或結構可能需要額外的工作。然而，這些工作都是高度手工作業去獲得加載的結果、模型的定位和截圖。如何讓工程師們致力于探索和解釋結果，F(xiàn).tech北美研發團隊想辦法要使這一過程自動化。

    已經擁有HyperWorks豐富的知識經驗和Altair在工程行業的良好聲譽，F(xiàn).tech北美研發團隊聯系了Altair，希望有一個更好的方法可以幫助減少后處理時間，在2013年底參加了Altair的技術研討會后，就將該咨詢項目委托給Altair Product Design的企業解決方案團隊（ESG），ESG是一個專門旨在提高組織效率并結合流程定制的軟件解決方案和定制服務團隊。

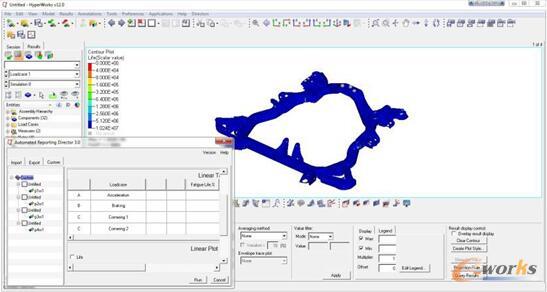

圖1 利用嵌入在HyperView內部的Automated Reporting Director

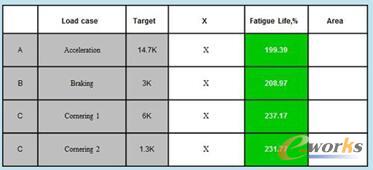

圖2 用戶用一個表格來輸入檢查幾種不同分析類型的數據

圖3 獲取命名信息添加到表格的目標

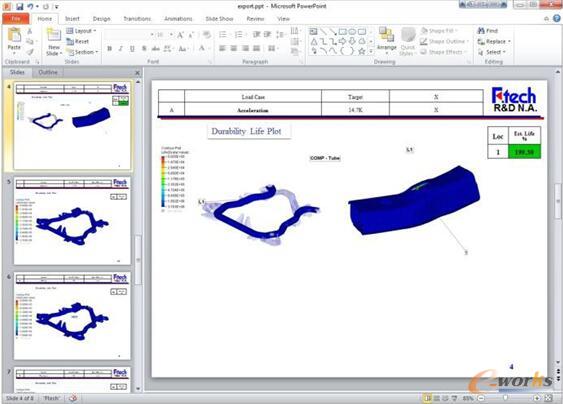

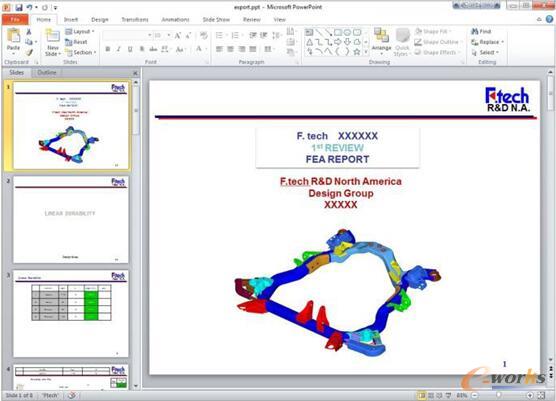

圖4 自動將結果輸出到PowERPoint報告文件

解決方案

    Altair ProductDesign將自動化報告問題分成兩部分。他們首先評估了50個不同的測試指標，這些指標是F.tech北美研發團隊通常用于生成報告和提出的建議，Altair的Automated Reporting Director(ARD)可以實現幫助簡化報告流程。

    Altair的ARD是直接集成到Hyper View系統環境中，旨在消除生成報告的力學相關的繁瑣和重復的任務。該解決方案可以提供自動化結果最大值或檢測熱點、最佳的視圖選擇、易于標注和標識、在最感興趣的結果標識互動的標簽等等。

    基于對當前流程的了解，Altair ProductDesign團隊能夠在ARD中進行進一步的定制和滿足實現客戶的最佳實踐流程要求，確保它能無縫地集成在現有的工作流程中。

    然后，Altair ProductDesign 團隊對F.tech北美研發團隊的主要成員進行培訓，教會他們?nèi)绾斡行�使用在HyperView中新的面板系統。

    定制的ARD將自動記錄各種結果，如：靜剛度、靜態耐久性及應力、非線性的耐久性疲勞結果、永久位移、NVH分析、捕捉圖像、數據表格以及GIF動畫等各種用于創建報告的結果。通過使用這個程序節省了大量的時間以益于完成更多的項目。

    ARD用來生成有20多個靜態耐久性載荷工況和50多個設計迭代的一個報告實際項目，ARD能夠瞬間輸出一份報告，只需要幾分鐘的定制數據錄入程序即可運行。而這之前F.tech北美研發團隊工程師手動操作形成報告平均需要4個小時。

結論

    ARD已成為F.tech北美研發團隊一個寶貴的資產，工程師們只要是需要?jiǎng)?chuàng)造、交換、或在內部或外部展示結果時均會用到ARD。工程隊現在能夠更準確地估計報告生成所需的時間，無論是10頁或50頁的報告，團隊生成報告的時間與之前手工操作相比節省了80%，這使得F.tech的工程師可以完全有更多地時間集中于解釋和理解的結果，而不是花時間在手動創建所需的報告。
