1 引言：
汽車電子產品在使用過程中會受到汽車行駛引起的機械力的干擾，這些機械力的主要形式包括：振動、沖擊等，它們是汽車電子產品零部件機械結構破壞的主要因素。本文采用CAE方法對某車型BCM(Body Control Module)支架的沖擊、振動工況進行仿真，以驗證其結構是否滿足性能要求。
2 模型建立：
模型中BCM支架采用SHELL殼體單元，模型基本單元尺寸3mm，焊縫采用RBE2處理，在BCM質心位置采用CONM2單元模擬BCM。模型如圖2-1所示。
圖2-1 BCM支架有限元模型
2.1沖擊工況分析：如表2-1所示：
表2-1 某款BCM沖擊工況試驗要求

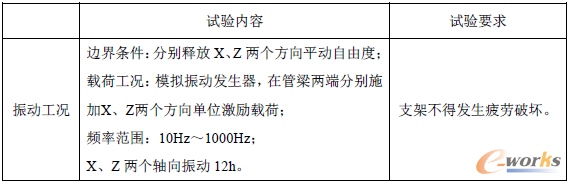

表2-2 某款BCM振動工況試驗要求
功率譜密度(PSD)與頻率按圖2-1所示：

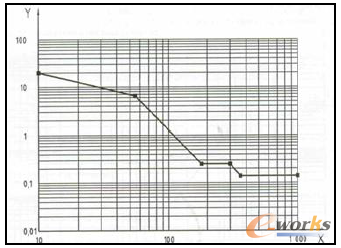

圖2-1 PSD與頻率
其中：X軸——頻率，Hz；Y軸-PSD，(m/s2)2/Hz。
3 分析結果：
3.1沖擊工況分析結果：
圖3-1 沖擊載荷X方向應力云圖
圖3-2 沖擊載荷Z方向應力云圖
經分析，BCM支架在沖擊工況下的最大應力為1560MPa，支架發生斷裂失效。我們對支架結構的分析可以看出，支架為懸臂梁結構，支架根部局部剛度較弱，且支架根部左右結構的差異較大容易發生因受力不均勻而導致應力集中現象。因此，結合上述結構因素及仿真分析結果對其結構進行改善。改善后結構如圖3-4所示：

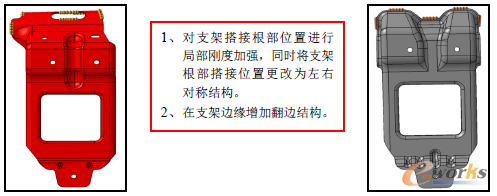

圖3-3 改善方案BCM支架結構對比
3.2改善結構沖擊工況分析結果：
圖3-4 沖擊載荷X方向應力云圖
圖3-5 沖擊載荷Z方向應力云圖
改善后的BCM支架在沖擊工況下的最大應力為188MPa，應力較原方案大幅降低，小于材料的屈服強度，滿足沖擊工況試驗要求。
3.3振動工況分析結果：
采用MSC.Nastran進行頻響分析，而后以分析結果作為輸入進行疲勞分析。疲勞壽命分析結果如下圖所示：
圖3-6 振動工況X方向壽命云圖
圖3-7 振動工況Z方向壽命云圖
BCM支架在振動工況下的最小循環次數為1.9*107次，滿足振動工況試驗要求。
綜上，經仿真分析，改善后的BCM支架在沖擊、振動工況下均能滿足性能的要求。后續經臺架試驗驗證，BCM支架順利通過沖擊、振動工況臺架試驗。在滿足支架性能要求的基礎上進一步的驗證了仿真分析的準確性。
4 結論：
利用MSC.Nastran強大的頻響分析功能，可以對汽車電子產品支架在設計初期進行仿真分析，從而有效的驗證設計的可行性，為性能設計提供數據支持。
