0 引言

    汽車輕量化設計可提高動力性、降低油耗、減少污染，是節能減排的重要措施之一。薄壁件(如正時罩蓋、油底殼、氣門室罩蓋等)是發動機表面振動輻射的主要噪聲源，其中油底殼是薄壁件的典型代表，其輻射噪聲約占整機噪聲的四分之一。近年來各研究部門在對發動機薄壁件通過改進結構降低輻射噪聲方面做了很多工作，比如北方發動機研究所的胡定云等對油底殼進行模態計算，從薄壁件固有頻率入手通過加筋的方式優化其結構剛度，長安汽車張磊等根據對發動機薄壁件測試結果，通過弱點分析對油底殼進行局部和加強筋優化，中北大學張光炯等在油底殼結構確定的情況下對油底殼拓?fù)鋬?yōu)化，根據優化結果的密度閥值大小而增減油底殼的壁厚尺寸。

    本文依據整機振動仿真模型獲取油底殼連接螺栓傳遞的激勵，對油底殼進行基于NVH計算激勵的結構優化分析，通過拓?fù)鋬?yōu)化和形貌優化得到油底殼的材料布局及結構形狀，最終達到減重和降噪的目的，為發動機薄壁件的設計提供了有效的指導方法。油底殼的優化流程如圖1所示。

    圖1 油底殼優化流程

    1 頻響分析

    研究表明，結構表面輻射噪聲的聲功率與表面振動功率如關系公式(2)，而表面振動功率與介質阻抗特性、振動表面積、振動速度有關。介質阻抗取決于介質密度和傳播速度，振動表面積受發動機布置影響，對于確定的發動機一般可認為前兩項是常值，因此薄壁件設計可通過限制振動速度來控制結構表面輻射噪聲。用振動速度的均方根表示表面輻射噪聲，有振動功率公式：

    頻響分析是計算結構在穩態振動激勵下的響應。在頻響分析中，激勵載荷在頻域中顯式定義，對應于每一個加載頻率的外載都是已知的，外載可以是力或者強迫運動，頻響分析得出的結果通常是節點位移、速度、加速度。使用模態疊加法進行頻響分析，一般多自由度系統動力學問題的基本方程為：

    其中：[M]—系統質量矩陣，[C]一系統阻尼矩陣，[K]—系統剛度矩陣，{F(t)}—激勵力，{x}—系統位移向量。給定某一狀態下的激勵力，求解動力學方程即可得出相應的加速度、速度、位移響應，經過傅里葉變換可得到頻域上的動力學響應。

    發動機激勵載荷通過薄壁件的安裝螺栓傳遞，載荷提取一般有兩種途徑:一是通過NVH測試獲得實測激勵，二是通過整機NVHCAE計算獲得仿真激勵。本次分析采用第二種方法，在全速全負荷工況下，對關注的頻率范圍內進行分析。參考NVH測試傳感器的布置位置取做頻響分析的振動響應點，通過分析得到響應點的振動速度曲線。圖2為油底殼原始設計方案的各側響應點振動速度曲線。

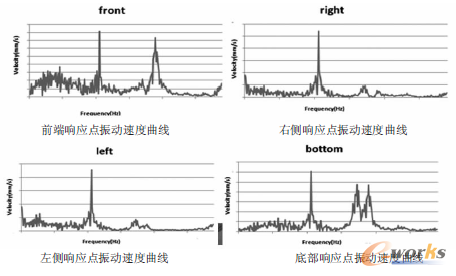

    圖2 油底殼原始方案的各側響應點振動速度曲線

    2 薄壁件優化

    2.1 拓?fù)鋬?yōu)化

    拓?fù)鋬?yōu)化是在給定的設計空間內尋求最佳材料分布，其設計變量是模型區域內單元的相對密度，優化結果的材料分布根據密度閥值確定，密度大于指定閥值會顯示有材料，小于閥值則無材料。根據發動機布置要求，油底殼內腔需要避讓機油泵、吸油器、機油隔板的安裝空間。油底殼的密封法蘭及螺栓安裝位置均在設計前已確定，因此避讓內腔零件安裝后的剩余空間作為設計域，密封法蘭和螺栓孔作為非設計域，油底殼設計空間如圖3所示。

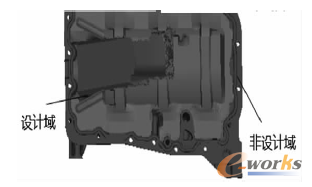

    圖3 油底殼設計空間

    結合設計空間模型，油底殼拓?fù)鋬?yōu)化采用數學表達如下：

    其中：

    x一設計變量，Mass(x)—優化后重量，Vk(x)—各響應點振動速度，A一振動速度限值，B一重量限值，Tj(x)—加強筋厚度，C、D一加強筋厚度限值。

    優化技術得到推廣還需考慮制造加工性，若現有工藝條件下不能被加工，或加工成本很高的優化結果，沒有任何實用價值。因此優化中還考慮了控制結構成員尺寸大小，內、外腔拔模等制造工藝約束。綜合以上因素，經過多次迭代計算收斂，獲得可行設計方案，優化結果密度閥值取0.3,拓?fù)鋬?yōu)化結果如圖4所示。

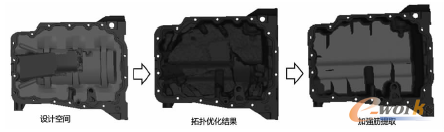

    圖4 油底殼拓?fù)鋬?yōu)化過程

    根據拓?fù)鋬?yōu)化結果對油底殼加強筋布置位置和形狀進行提取并二次設計，加強筋的布置位置及截面形狀是增加結構剛度的重要手段，建議截面盡可能設計為凸弧形或梯形，減少凹弧形或三角形，便于提高側壁面的剛度。加強筋截面形狀如圖5所示。

    圖5 加強筋截面形狀

    2.2 形貌優化

    形貌優化由設定的起筋高度、寬度等參數，在可設計域中根據節點擾動生成薄壁結構的強化壓痕，用于提高結構強度、剛度等要求，優化過程不刪除材料。因油底殼底面結構平而大，易向外輻射噪聲，需在拓?fù)鋬?yōu)化基礎上，對油底殼底部再進行形貌優化，增加其底部剛度。優化目標使底面一階頻率最大，底部形貌優化結果如圖6所示。

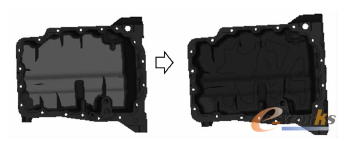

    圖6 油底殼底部形貌優化

    3 優化模型分析對比

    薄壁件的質量、剛度相對發動機曲軸箱較小，其結構上的局部變化對箱體傳遞過來的振動激勵影響不大，油底殼優化設計前后的方案對比如圖7所示。優化后油底殼減重約l00g，油底殼振動響應點處的振動速度相比優化前有不同程度的降低，振動速度曲線對比結果如圖8所示，各項性能指標改善對比如表1所示。

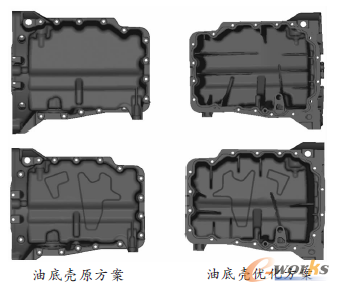

    圖7 油底殼優化前后設計對比

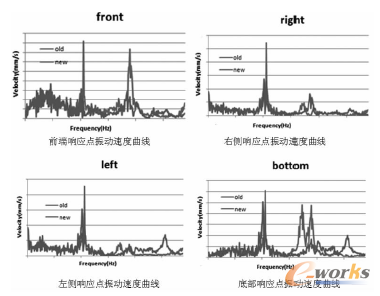

    圖8 油底殼優化前后響應點振動速度對比

    表1 優化后各性能指標改善情況

    4 結論

    本文從減重與降噪兩對立面考慮，結合結構振動理論及優化設計方法，對薄壁件進行頻響分析和優化設計，最終達到減重、降噪的目的。分析結論如下：

    (1)薄壁件作為發動機表面輻射的主要噪聲源，可以通過改善結構剛度，控制結構表面的振動速度有效控制表面輻射噪聲；

    (2)采用振動理論及優化設計方法，對薄壁件進行頻響分析和優化設計，使得優化后的油底殼重量相比原方案減輕，同時各壁面的振動速度比原方案有明顯的降低；

    (3)通過采用拓?fù)鋬?yōu)化和形貌優化技術，為發動機薄壁件的設計提供了有效的指導方法。
