1、序言

    西安鐵路信號有限責任公司（以下簡稱西信）的企業信息化應用已經有很深厚的基礎，信息化給企業的產品設計及管理帶來很多方便，有效地縮短了產品的生產周期，節約了成本，間接為企業帶來了商業利潤。

    隨著西信不斷的發展及新業務的開拓，企業信息化的深入應用，現有的信息系統已經滿足不了企業的需求，如PDM對三維數模的管理以及PDM對電子數據的管理等都存在缺陷，特別是工藝數據的管理還游離于PDM系統之外，同時各信息系統之間的信息共享和業務協同問題也越來越突出，迫切需要針對現狀提出更加全面更具有擴展性的解決方案來解決現有問題。

    產品全生命周期管理(PLM)是面向產品的整個生命周期的全過程管理，在數據管理的基礎上，突出業務過程的管理為主，也就是面向行為管理的信息管理系統。PLM的關鍵是圍繞產品全生命周期的發展歷程，將各個環節的信息系統集成到統一平臺，解決各系統之間信息共享和協同困難的問題。這也是企業信息化發展到一定程度的必然趨勢。如何通過信息整合來進一步發揮信息化的優勢，才是未來企業信息化發展的目標，而PLM正是站在更高的角度實現這個目標。

    2、基于IntePLM平臺的解決方案

    天喻軟件的IntePLM系統致力于打造企業產品全生命周期管理，從需求分析、概念設計、產品設計、工藝規劃、生產制造、售后服務等，形成一個集成的信息管理平臺。IntePLM解決方案的理念：知識技術化，技術標準化，標準流程化，流程信息化。

    西信的PLM解決方案的目標是搭建一套基于產品全生命周期的信息管理系統，能夠跟蹤和管理產品的全部過程（見左圖所示）。系統是比較龐大的，對企業來說實施的風險不小。因此本著整體規劃，分步實施的原則，本項目首要目標是建立面向產品全生命周期管理的平臺系統，在此基礎上分步驟分階段完成產品全生命周期各環節的信息應用系統。為此，該平臺系統必須采用可擴展的，先進的系統架構，方便企業以后的擴展。

    本項目基于此平臺系統，先期重點實現部分業務功能模塊，如產品設計過程管理、知識管理、標準件管理以及項目管理等。

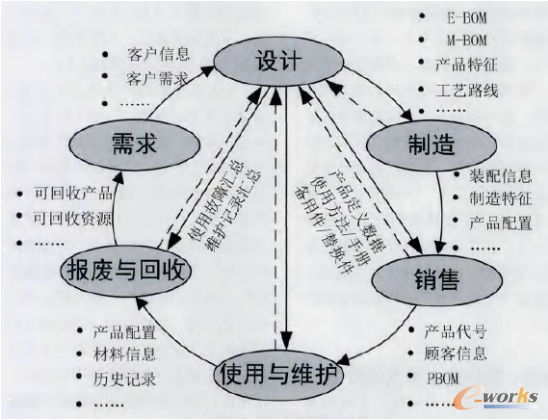

    產品全生命周期過程

    3、西信PLM的主要工作內容

    3.1.優化項目開發與設計流程設計

    西信PLM采取面向產品的項目管理機制，采用以項目立項為起點，只有經過立項流程的產品才允許進行零部件的創建和相關文檔的錄入，這樣即保證了零部件的唯一性，又保證了項目資料的完整性。項目管理對項目的進程進行計劃、調度、臨視和控制，管理項目的當前計劃類、實際執行類、任務交付對象類、任務流程類、任務限制類等數據，使企業管理者能夠?qū)崟r監控任務進度和產品數據。項目管理主要包括項目任務計劃、項目執行、項目追蹤和監控、項目信息查詢與統計分析。

    SXPLM系統依據西信產品設計開發情況分兩種方式進行管理，一種是有項目立項編號和流程的產品開發和工藝研究，一種是無項目立項的產品設計。SXPLM項目管理支持改型產品設計，采用松散任務式管理。

    3.2、利于傳承性設計

    SXPLM系統可以有效記錄整個項目實施過程中的所有文檔，包括產品設計過程中遇到的問題及相應的解決方案、工作經驗及創新思想、產品數據等，所有的文檔SXPLM系統均采用版本和點版本方式進行有效管理，并且根據需要可以實現若干小版本的保存。

    SXPLM系統是企業產品知識的積累，可以使設計人員充分利用知識成果，實現產品知識的共享和利用，減少大量的重復設計，提高工作效率，提升產品創新競爭力，保證企業產品設計的傳承性。

    3.3．實現機電一體化產品設計

    西信電子設計和機械設計一直自成體系，設計驗證不能在原型設計之初加以保證，造成設計成本增加。如何使機械設計與電子設計的模型數據協同檢測、增強設計的可制造性、縮短設計的面市時間，真正實現機械設計與電子設計的無縫集成，成為研發部門信息化工作急需解決的重要內容之一。而機電一體化的設計則可以通過STEP接口文件將Solidworks機械設計的數據模型導人到Altium Designer電子電路設計軟件中，也可以將Altium Designer電子電路設計的3D模型導入到Solidworks機械設計軟件中，實現電氣與機械領域的動態連接，以便在原型設計或制造工作開始前，根據設計要求直接檢驗。

    SXPLM系統隨著西信機電一體化設計方案的實施，要實現與Solidworks和Altium Designer軟件的集成，在Solidworks和Altium Designer軟件中分別嵌入SXPLM功能菜單，完成文檔的檢人與檢出等功能。合理解決Solidworks和Altium Designer兩類軟件產生的產品數據在SXPLM中的統一管理問題，保證產品結構樹的完整性和一致性：全面實現對三維產品數據的合理化管理。實現對Altium Designer文檔的電子簽名。引入三維輕量化瀏覽器InteVue，解決二、三維文檔的統一瀏覽問題。

    3.4．建立共享資源庫

    三維標準件、外購件的管理，SXPLM系統提供三維標準件、外購件的管理平臺，滿足西信對標準件、外購件的統一管理。標準件、外購件的創建由專人創建，產品設計者只能使用標準件、外購件。

    電子元器件的管理，SXPLM系統支持西信電子元器件庫的統一管理，Altium Designer中的Pcblib 由西信進行合理分類、由專人負責維護并由SXPLM統一管理，設計過程中SXPLM自動將相關pcblib下載到本地固定目錄。

    3.5.基于PLM平臺實現工藝管理

    西信工藝管理設計平臺還是10年前的系統，該系統與現有PLM系統完全獨立，不能實現信息共享，也導致結構設計和工藝設計還是采用串行模式工作，不利于企業通過信息化的手段提高設計效率。因此，需要將現有InteCAPP的工藝數據完整遷移到PLM系統中，然后實現基于PLM平臺的工藝設計與管理。

    4．總結

    產品全生命周期管理系統是未來企業信息化發展的必然局勢，也只有全生命周期管理系統才能將企業的和產品相關的所有信息及信息產生的過程管理的清楚。本方案就是基于建立一個可持續、可擴展的PLM系統而提出的建議性方案。建議西信能夠立足于現實的需求和未來的發展，采用整體規劃，分步實施，重點突破的方針，逐步建立符合西信實際需求的產品全生命周期管理系統。
