一、背景介紹
汽車發動機是為汽車提供動力，是汽車的心臟，發送機的好壞直接影響到汽車的動力性、經濟性和環保性。在我國，工業設計的起步較晚，特別在發動機的設計方面，前期主要是仿制國外的發動機。隨著我國工業的不斷進步，現階段的發動機設計制造也在逐漸的縮短與發達國家的差距。
當前世界主流發動機設計都是采用Pro/ENGINEER軟件，這是因?yàn)镻ro/ENGINEER強大的參數化功能，方便發動機進行系列化開發。而目前汽車主機廠主流設計軟件除了通用、日產等使用的是NX之外，其他的主機廠都在使用CATIA軟件；同時CAE部門大部分使用ANSYS和ABAQUS，而模具與制造又大部分使用NX、Cimatron和PowerMill等加工軟件；而外部供應商的CAD環境更加復雜。這樣就導致了發動機部門與其他部門和外部供應商經常要進行數據交換，由于CAD/CAM/CAE軟件之間內核不同，公差不同，設計經驗等原因，導致下游使用部門和供應商在使用發動機數據的時候，經常會出現破面、零件丟失等現象。這樣大大的延誤了發動機與整車的集成，延長了整車的的開發周期，并且轉換后的數模無法保證精準性和一致性。
二、ASFALIS介紹

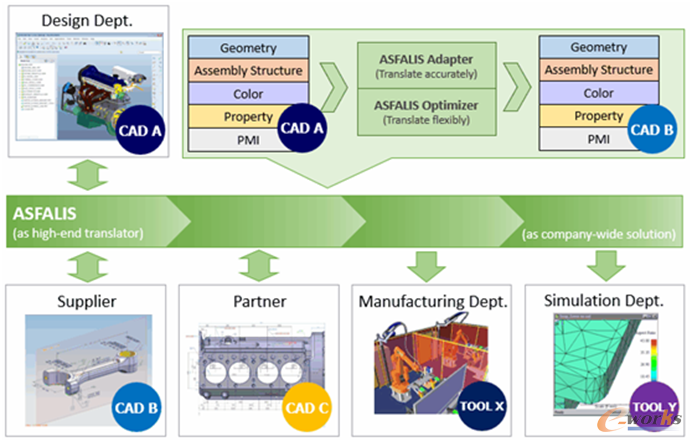

ASFALIS是基于產品全生命周期實現不同部門間CAD數據轉換和傳遞的解決方案。
ASFALIS提供更高級轉換附加功能，同時包括3D標注的轉換，通過編輯屬性和裝配信息來優化數據，輕量化數據及比對設計變更前后數據差異等。這些功能對任何公司來說都是至關重要的，并能最大化的加速內部協作，簡化工作流程以獲得競爭優勢。
ASFALIS是一種可擴展的解決方案，可以選擇適合的配置來滿足使用的需求，從桌面應用程序供簡單的數據轉換到協作系統包括數據轉換服務器和multiCAD數據庫。在ASFALIS基礎模塊的基礎上，用戶可以靈活組合附加模塊和接口來提升他們的要求。
三、發動機數模通過中間格式和ASFALIS轉換結果對比
主機廠與外部供應商之間進行數據交換的時候，由于保密及其他原因，絕大部分是將模型轉換為中間格式提交，例如IGES、STEP等，但是當數據由一種CAD軟件轉換到中間格式，再由中間格式轉換到另外一種CAD軟件的時候，該數據實際上是經過了兩次內核的變換。這樣極容易導致破面、零件丟失等現象的出現，嚴重的會導致該中間格式無法打開。
此文中數據的對比都是客戶的真實模型，為了對客戶的數據進行保密，部分的省略了文件的名稱及模型的圖紙。
（一）轉換時間
我們?cè)诳蛻鬉處做過發動機整機Pro/ENGINEER轉換CATIA的測試，客戶A曾對該發動機模型進行過STEP轉換，從Pro/ENGINEER導出STEP需要花費3個小時，將STEP導入到CATIA的時候要花2個小時，而且這5個小時里并不包含在CATIA中對模型的修復時間。通過ASFALIS，只需要1個小時左右即可完成Pro/ENGINEER轉換CATIA的轉換，并且轉換過后的數模完全是實體，可以直接用于設計和分析。

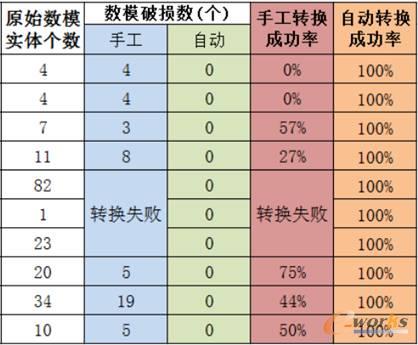

我們也在客戶B處做過Pro/ENGINEER轉換CATIA測試，對客戶提供的10組模型中，其中有3組在Pro/ENGINEER導出成STEP個后，CATIA無法打開。另外7組可以正常打開，但是有2組模型打開后零件完全破損。另外的5組零件的破損率從27%到75%不等，這個時候如果在CATIA打開，只能在CATIA中對破面進行修補，所花費的時間會很長。中間格式轉換和ASFALIS轉換對比情況見下圖：
手工：通過STEP轉換
自動：通過ASFALIS轉換
（二）轉換質量
正如前面所講，數據轉換過程中經常會遇到破面、零件丟失等現象。以往遇到這種現象只能在Pro/ENGINEER中的IDD或者在CATIA的Healing Assistant環境中對模型進行修復。而且修復模型往往對工程師軟件操作要求很高，需要有經驗的工程師才能進行，間接的浪費資源。
同樣，我們?cè)诳蛻鬉和B處也對轉換結果進行了對比，正如上圖所示，通過STEP中間格式進行轉換的時候，經常有一半左右的零件存在破面現象，而通過ASFALIS進行轉換的時候，實體轉換成功率可以達到100%，轉換過后的數據可以直接進行設計或者分析、制造等下游部門的應用。
（三）數模的大小
隨著設計步驟的不斷增加，數模文件的大小也在不斷的變大。這樣會增加設計人員的操作時間。同時太大的數模在分析仿真或者加工制造的時候也會造成時間上的增加。

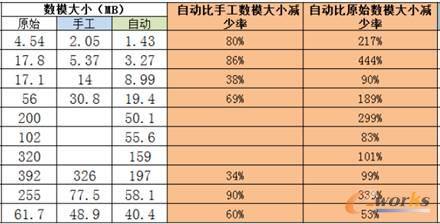

通過中間格式轉換或者通過ASFALIS轉換，可以將模型的參數去除，只保留模型的幾何形狀，這樣會減少數模的體積。同樣我們?cè)谂cSTEP轉換對比的時候，可以看到ASFALIS轉換后數模體積明顯小于STEP轉換，如下圖所示。
同時ASFALIS提供了數模簡化功能，包括快速查找指定范圍內的圓角、倒角、凸臺、加強筋等，并且可以一鍵去除。大大的提高了CAE人員的前處理速度，節省了分析時間。
四、總結
通過對多個客戶的數據進行驗證，我們發現無論是轉換的時間、質量還是轉換后的文件體積，ASFALIS對中間格式轉換都有很大的提升。
本次測試主要針對Pro/ENGINEER到CATIA的轉換，ASFALIS軟件同時支持其他的NX、Solidworks等常用的三維軟件。我們此次的測試結果也同樣適用于其他軟件之間的數據轉換。
