使用Solid Edge ST7的客戶越來越多，大家也逐漸喜歡上同步建模技術。因?yàn)橥浇＜夹g(shù)確實能夠有效的減輕工程師的工作量和工作難度，提高產品的設計速度。但很多的Solid Edge ST7用戶在使用的過程中還是會做一些重復性的工作，設計過程中沒有形成設計規范，工程師在使用的過程中“各顯神通”，效率參差不齊，其根源是沒有一個行之有效的設計標準，今天就如何利用Solid Edge ST7建立企業設計標準化給大家介紹一下。
1、圖紙制作標準化
工程圖對企業來說是非常重要的一部分，而圖紙的制作效率就會影響到企業的生產乃至訂單的歸屬。Solid Edge ST7的工程圖一直很強大，完全符合國標，強大的定制。
以下面為例，標題欄的屬性自動填寫，避免手動輸入。當你把零件或裝配拖入到工程圖中時會自動把相關屬性（例如標題、材料、編號、重量、比例）調出來，這樣就可以實現制圖的智能化。

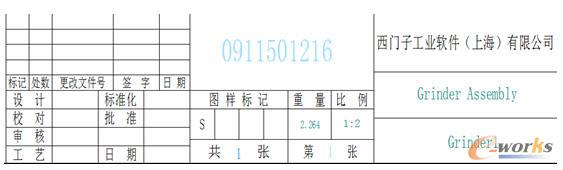

裝配標題欄
圖1 裝配標題欄

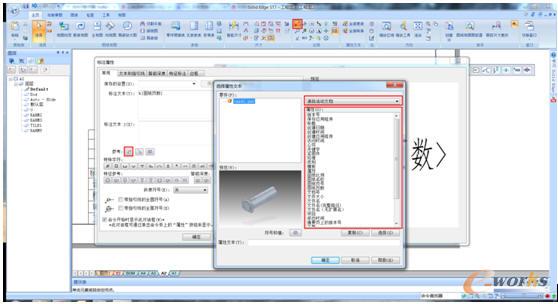

在背景頁下選擇標注命令，選擇想要自動調入的屬性，放到指定位置即可。
圖2 自動調入的屬性放到指定位置
BOM表格式
定制一個BOM表的標準，可以大大節省制圖時間。Solid Edge ST7提供了非常強大的明細表定制功能，而且工程師一勞永逸，應為他是可以保存到工程圖模板里面的。
以下面為例，門的層級關系錯綜復雜，對明細表有很大的要求，如果考慮到跟生產對接就難上加難，但Solid Edge ST7能很輕松做到。

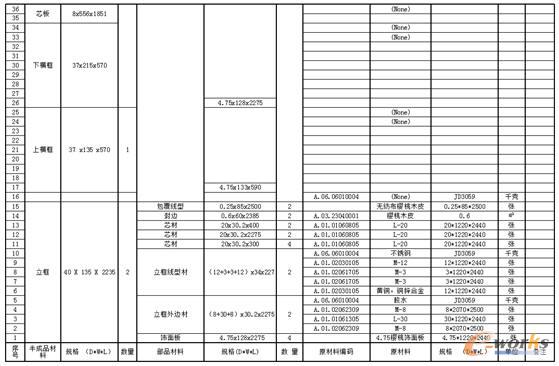

圖3 明細表
那如何來實現呢？選取想要顯示的屬性列，并設置列格式，采用合并單元格等方式來控制明細表格式。

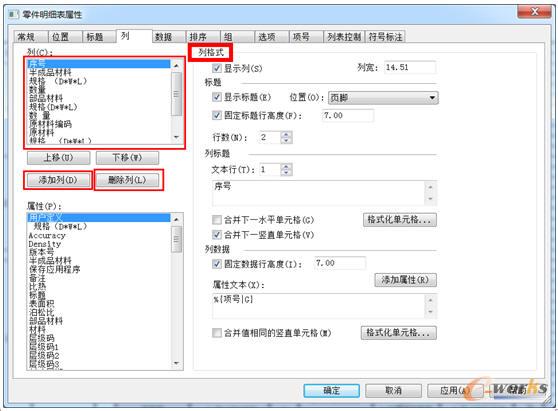

圖4 設置列格式
當然對于工程圖來說僅僅這兩樣是不夠的，我們還需要對線條及尺寸做一些標準化的制定，線條、尺寸的樣式都可以在Solid Edge ST7中完美的體現，你甚至可以制定基于國標的但符合企業要求的個性化樣式。

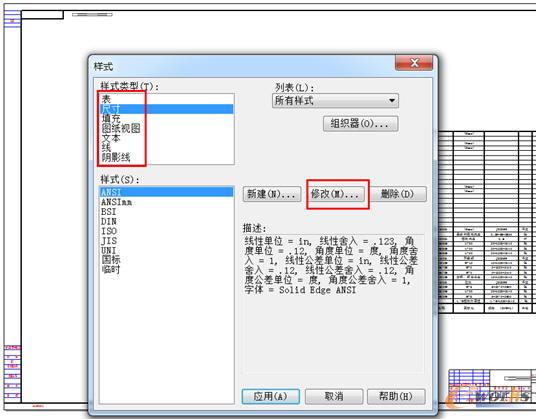

圖5 線條及尺寸標準化的制定
圖6 基于國標符合企業要求的個性化樣式
把這些做到模板當中工程圖就變得非常智能化，可以大大提高我們的工作效率。
2、設計過程標準化
當然在具體設計時也要形成相關的設計規范。
例如
●在用特征建立零件時，應先建立大的特征，后建立小的特征，如打孔和工藝性倒角應在最后進行。
●倒圓和倒角不要在草圖中進行，而應該在實體上做相應的特征。
●軸類零件要求用機械加工的方法來創建，如：“旋轉”命令。
●外形符合圓孔特性的必須用“孔”特征來完成。
●盡量考慮使用陣列。如果在裝配中要使用到陣列的命令，則必須在零件中使用陣列特征。
●如果是系列零件或是相似零件，應采用“零件族”的方式建立。
基于國標的但符合企業要求的個性化樣式在零件設計過程中，盡量將有相互影響的變量通過變量表里的公式來表示，以實現變量的關聯設計。
基于國標的但符合企業要求的個性化樣式零件變量表的參數可以來自于零件本身，也可以來自于裝配件中的其他零件。
基于國標的但符合企業要求的個性化樣式零件設計盡量使用零件族方式，以提高設計、管理，便于后期產品通用化；可以大大減少總的零件數量，降低設計和生產采購成本，減少庫存資金占用壓力。
工程師在設計過程中經常性的隨便命名，存放在自己的電腦上，久而久之積累了大量無規律的數據，當要再利用這些數據時查找起來非常的困難。
用Solid Edge ST7可以使用其開放的開發接口，把我們的命名規則編寫進去，命名的時候直接生成唯一的編碼。例如一個小的插件。

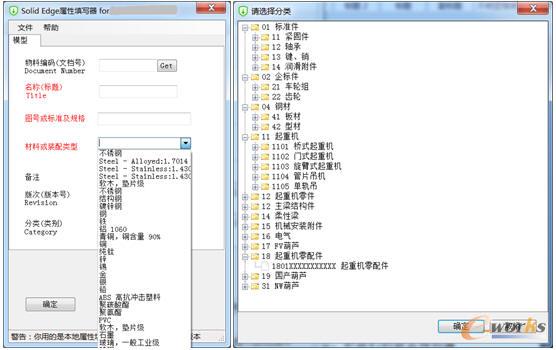

圖7 編寫小插件命令
還有一種更好的方法就是用Solid Edge SP系統進行管理數據，Solid Edge SP能用最直觀的方式來管理數據，它能夠解決企業數據多、管理混亂、查找困難、工作方式單一低效等問題。

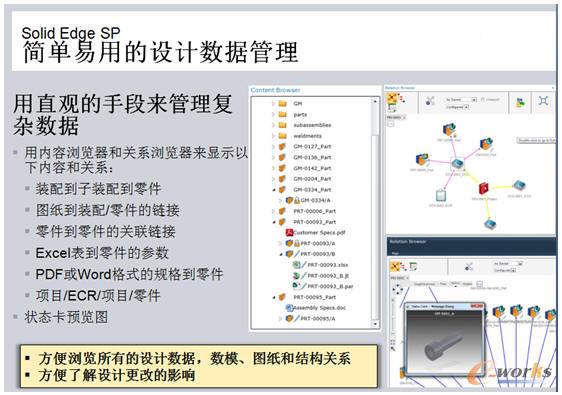

圖8 Solid Edge SP管理數據

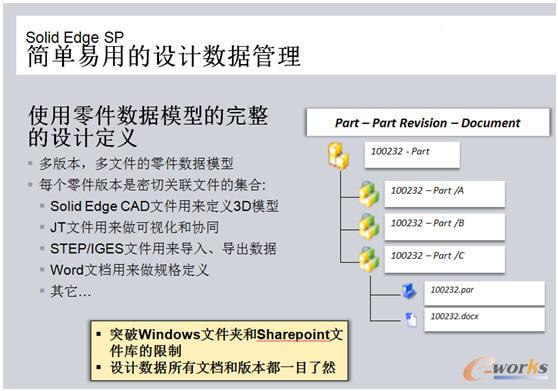

圖9 Solid Edge SP設計數據管理
磨刀不誤砍柴工！Solid Edge ST7能夠提供非常強大的標準化制定，而且是面向設計和管理！無論是設計、操作習慣、UI界面、工程圖紙、數據管理等都可以進行標準化的制定，既可以優化設計效率又方便項目管理，實在是企業提高效率的利器！！
